Зірочки розподільних валів

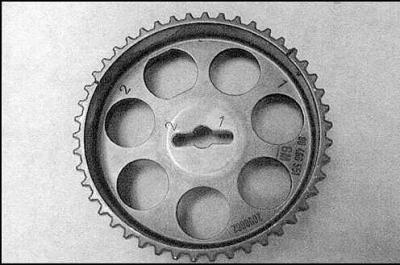

Зірочка розподільного валу правої головки циліндрів
Настановний штифт валу випускних клапанів повинен входити у проріз 1, а штифт валу впускних клапанів – у проріз 2.

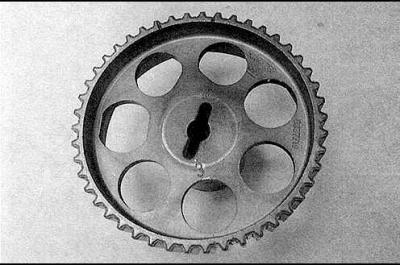

Зірочка розподільного валу лівої головки циліндрів
Настановний штифт валу випускних клапанів повинен входити у проріз 4, а штифт валу впускних клапанів – у проріз 3.
Зняття

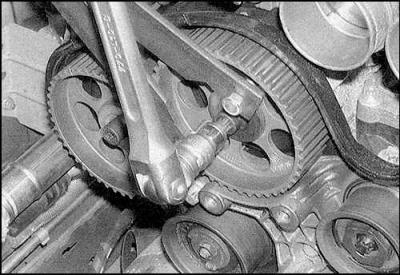

1. Зніміть газорозподільний ремінь. Поверніть колінчастий вал приблизно на 60° тому. Таким чином, знижується ймовірність дотику клапанів з поршнями.

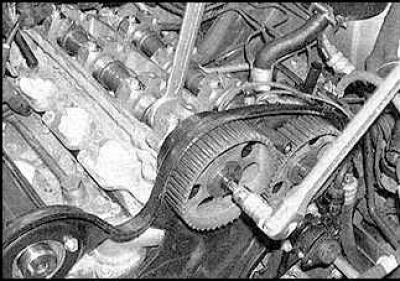

2. Застопоріть зірочку розподільного валу за допомогою саморобного інструменту.

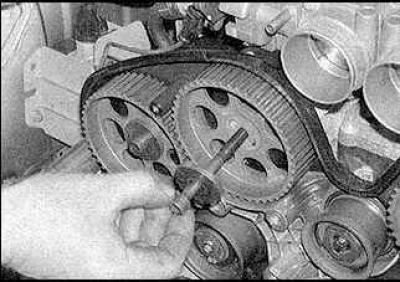

3. Застопоріть розподільний вал зірочки, що знімається, за допомогою гайкового ключа.

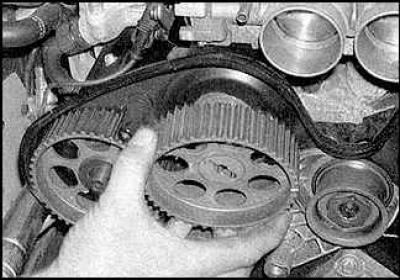

4. Викрутіть болт зірочки.
5. Зніміть зірочку.
6. Аналогічним способом зніміть інші зірочки.
Встановлення
1. Перевірте та, при необхідності, замініть сальники розподільних валів.

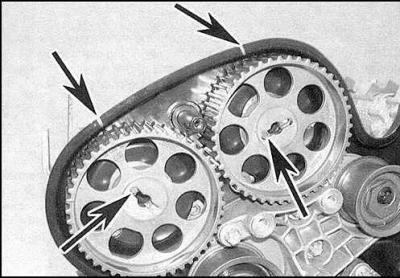

2. Зірочки розподільних валів правої головки циліндрів мають маркування 1 і 2, а зірочки розподільних валів лівої головки циліндрів – маркування 3 та 4 (див. рис. Зірочка розподільного валу правої головки циліндрів та рис. Зірочка розподільного валу лівої головки циліндрів). Зірочки обох валів на кожній головці однакові. На кожній зірочці є дві мітки. Таблиця щодо використання цих міток наведена нижче.

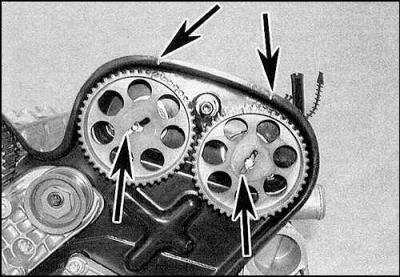

3. Встановіть зірочки. Настановні штифти повинні бути вставлені у відповідні прорізи (вказані стрілками).

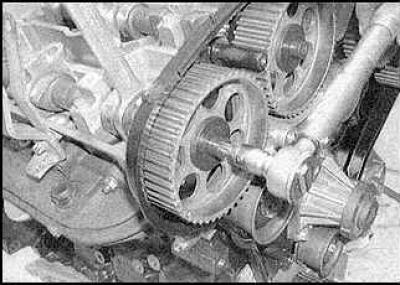

4. Вставте болти. Відповідні синхронізаційні мітки повинні бути поєднані з прорізами у кришці (вказані стрілками).

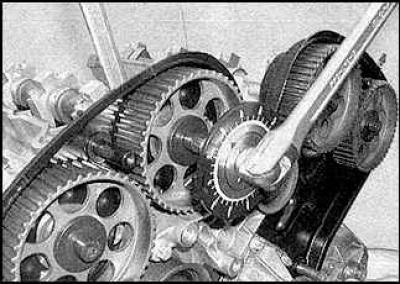

5. Затягніть болти до моменту затягування.
6. Дотягніть болти на потрібний кут.
7. Встановіть газорозподільний ремінь та зовнішню кришку.
|
Зірочки розподільчого валу
|
Мітка, яку потрібно використовувати
|
|
випускних клапанів правої головки циліндрів
|
1
|
|
впускних клапанів правої головки циліндрів
|
2
|
|
впускних клапанів лівої головки циліндрів
|
3
|
|
випускних клапанів лівої головки циліндрів
|
4
|
Зірочка колінчастого валу
Зняття
1. Зніміть газорозподільний ремінь.
Джерело знаходиться на онлайн-сайті www.opelbook.ru

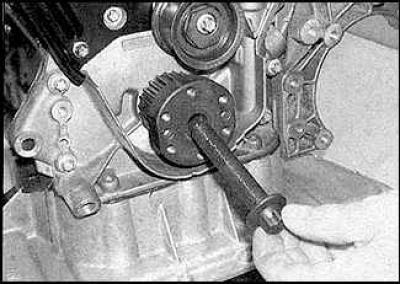

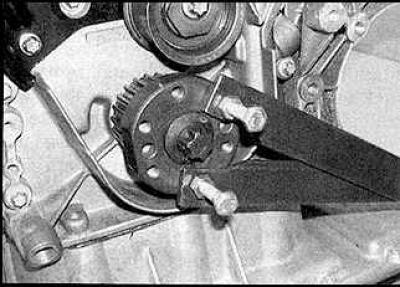

2. Застопоріть колінчастий вал.

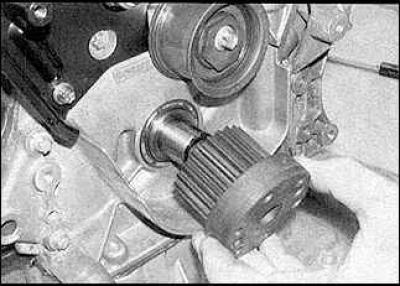

3. Викрутіть болт.

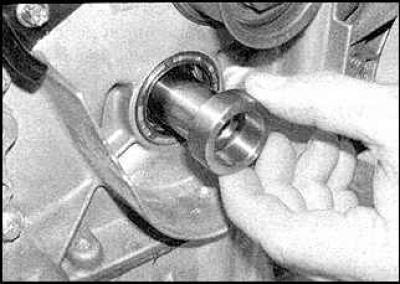

4. Зніміть зірочку.
5. Зніміть втулку.
Встановлення

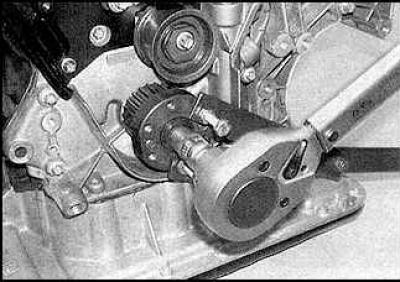

1. Огляньте сальник валу та за потреби замініть його.

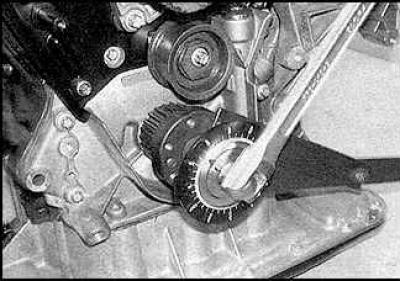

2. Вставте сегментну шпонку, надягніть зірочку і затягніть болт до потрібного моменту затягування.
3. Дотягніть болт на потрібний кут.
Шків натягувача та верхній напрямний шків
Зняття
1. Зніміть газорозподільний ремінь.

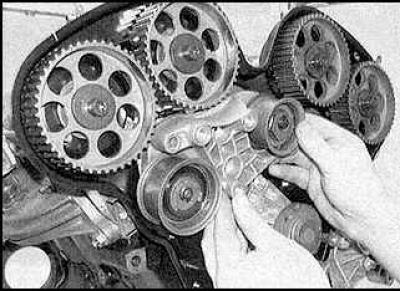

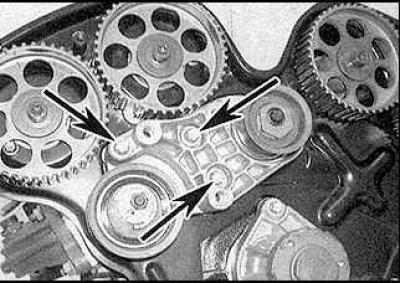

2. Викрутіть болти (вказані стрілками) кронштейна шківів.
3. Зніміть кронштейн шківів.
Встановлення
Встановіть кронштейн шківів та затягніть болти.
Нижній напрямний шків
Зняття
1. Зніміть газорозподільний ремінь.

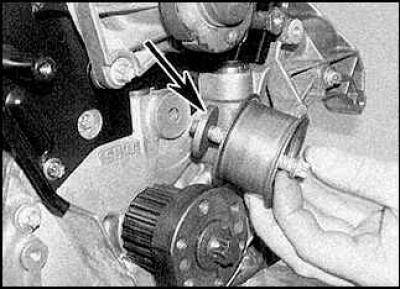

2. Викрутіть болт (вказано стрілкою) та зніміть шків.
Встановлення
Установка проводиться у послідовності, зворотній зняттю.
