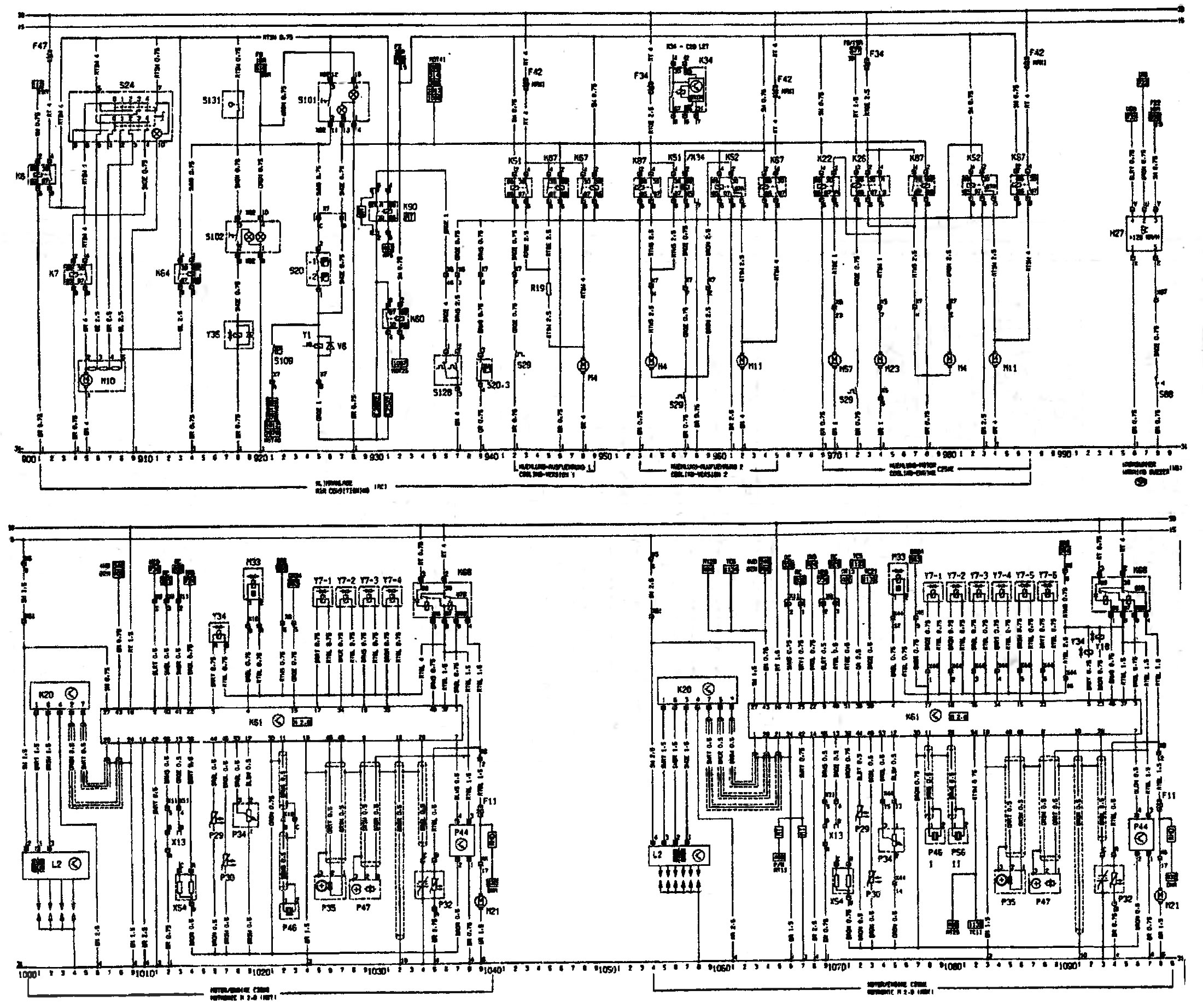

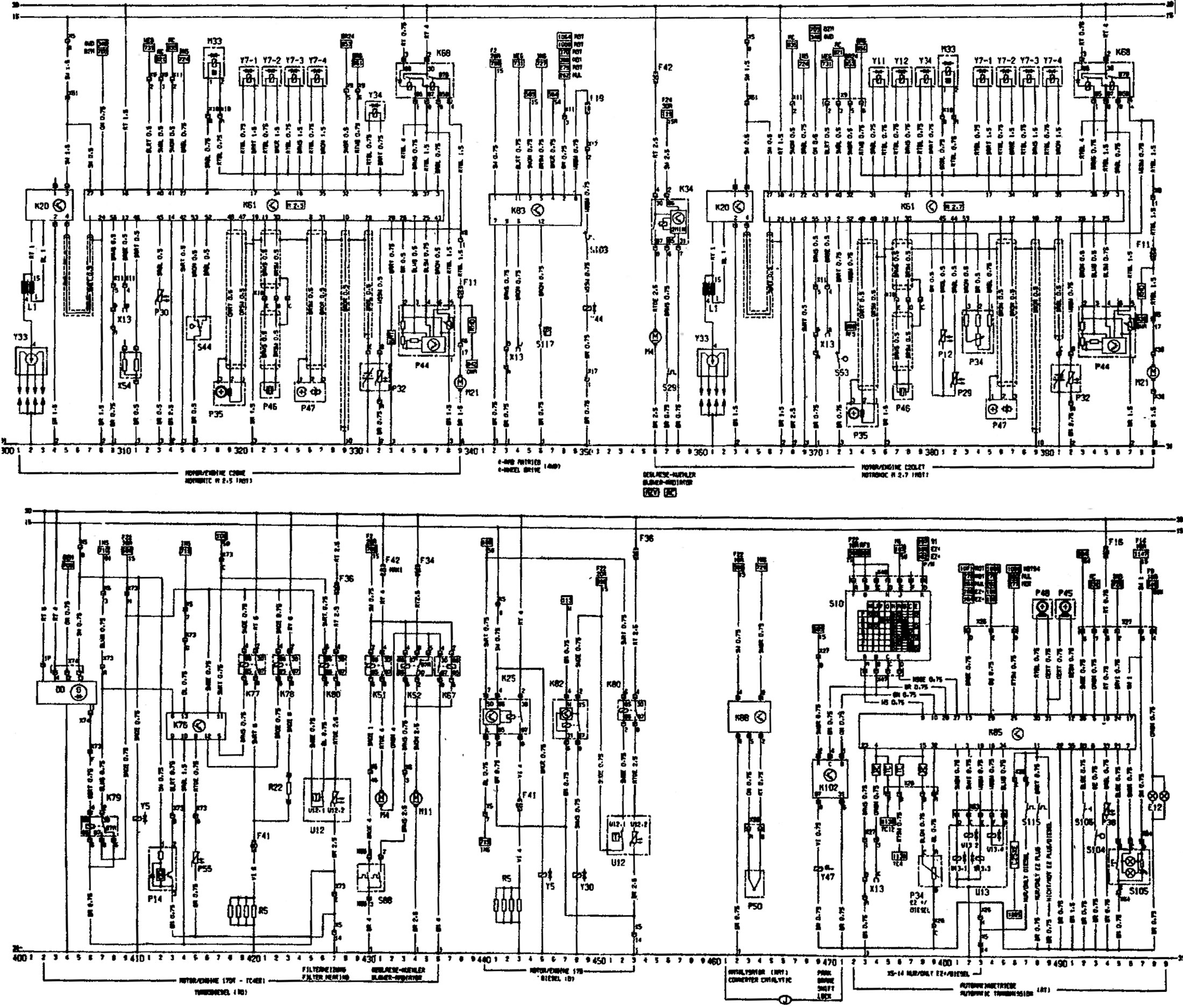

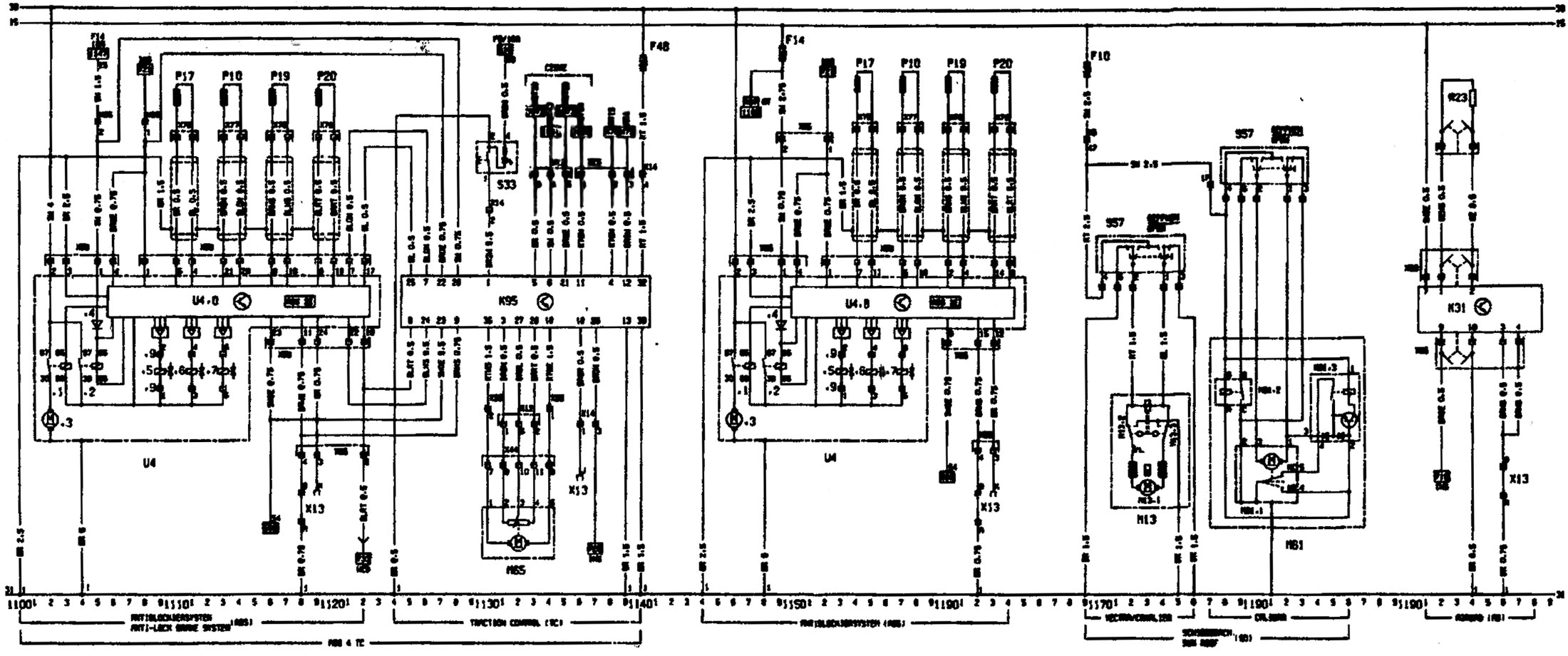

Schéma elektrického zapojenia pre modely od roku 1992 (Opel Vectra A)

            0

Otvoriť veľký obrázok na novej karte →
Otvoriť veľký obrázok na novej karte →


Otvoriť veľký obrázok na novej karte →
Otvoriť veľký obrázok na novej karte →


Otvoriť veľký obrázok na novej karte →
Otvoriť veľký obrázok na novej karte →


Otvoriť veľký obrázok na novej karte →
Otvoriť veľký obrázok na novej karte →


Otvoriť veľký obrázok na novej karte →
Otvoriť veľký obrázok na novej karte →


Otvoriť veľký obrázok na novej karte →
Otvoriť veľký obrázok na novej karte →


Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
Kontrola článku: Černov Alexander
