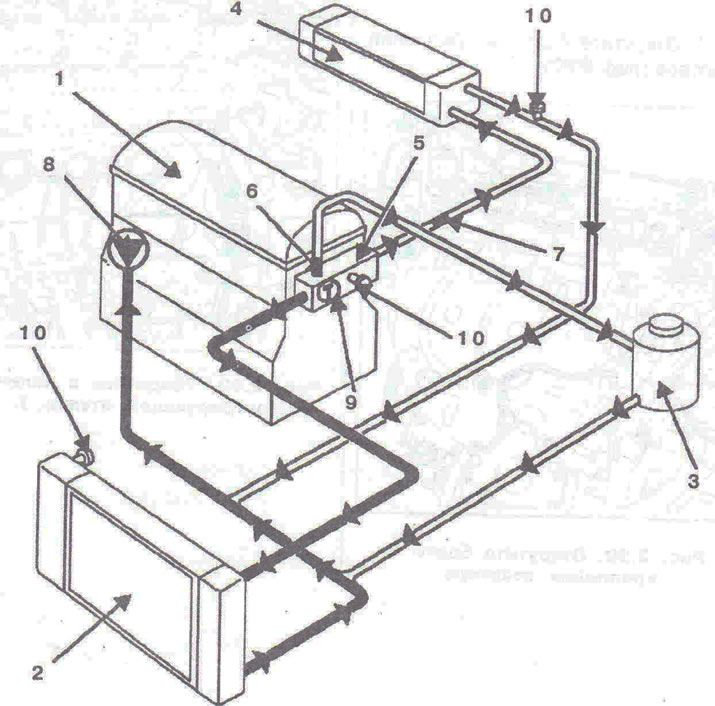

Obrázok 2.95. Schéma chladiaceho systému: 1 - Motor; 2 - Chladič; 3 - Horúca nádrž s odplyňovaním za termostatom; 4 - Chladič kúrenia; 5 - Držiak termostatu; 6 - Priemer potrubia 3 mm; 7 - Priemer potrubia 8 mm; 8 - Čerpadlo chladiaceho systému; 9 - Termostat; 10 - Odvzdušňovací ventil.
Demontáž a montáž chladiča chladiaceho systému
Odstránenie
1. Umiestnite vozidlo na dvojstĺpikový zdvihák.
2. Odstráňte koberec pod ľavým sedadlom a kryt batérie 1 (obrázok 2.86).
3. Odpojte batériu.
4. Odskrutkujte päť skrutiek 2, ktoré upevňujú mriežku chladiča (obrázok 2.96).

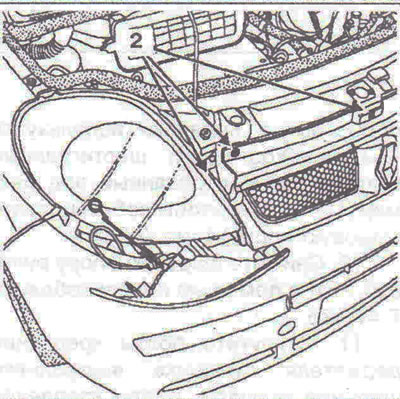

Obrázok 2.96. Odskrutkujte päť skrutiek 2, ktoré upevňujú mriežku chladiča.
5. Vypustite chladiacu kvapalinu cez spodnú hadicu chladiča pomocou prípravku Mot. 1448.
6. Odstráňte hornú hadicu chladiča.
7. Odpojte konektor zapojenia odporu chladiaceho ventilátora, konektor zapojenia 3 od chladiaceho ventilátora (obrázok 2.97). Odpojte 4 podpery ventilátora. Odstráňte ventilátor. Odstráňte vzduchovú klapku 5.
8. Odpojte kondenzátor od chladiča (obrázok 2.98).
9. Odstráňte dva upevňovacie kolíky chladiča 7, odskrutkujte dve horné upevňovacie skrutky chladiča a vyberte chladič (obrázok 2.99).
Inštalácia
10. Inštalácia sa vykonáva v opačnom poradí ako demontáž.

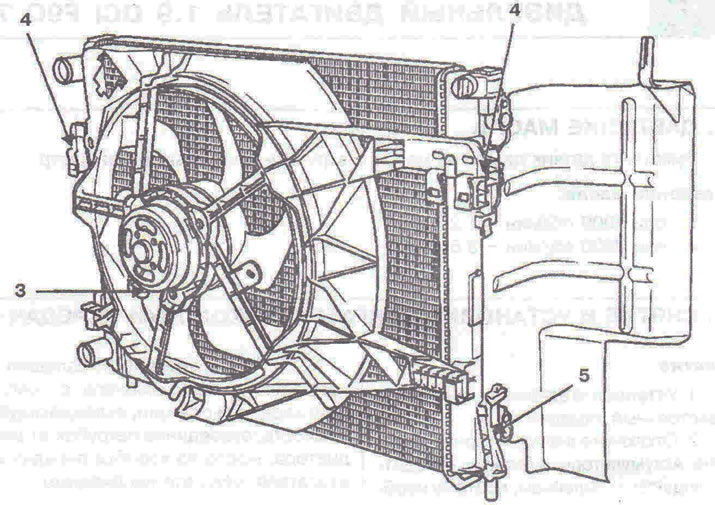

Obrázok 2.97. Odpojte konektor 3 zapojenia od ventilátora chladiaceho systému. Odpojte 4 podpery ventilátora. Odstráňte vzduchovú klapku 5.

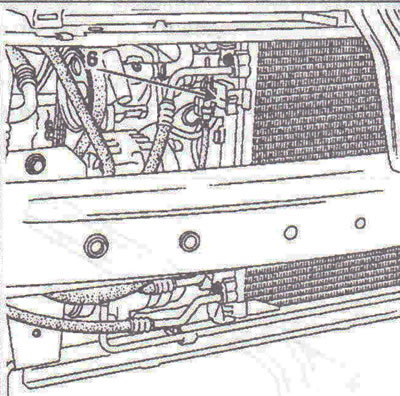

Obrázok 2.98. Odpojte kondenzátor od chladiča.

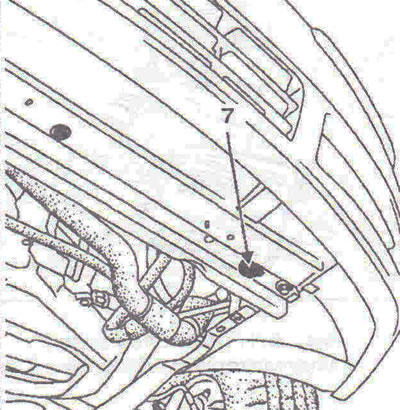

Obrázok 2.99. Odstráňte dva upevňovacie kolíky chladiča 7, odskrutkujte dve horné upevňovacie skrutky chladiča a vyberte chladič.
