Systém nasávania vzduchu
Umiestnenie prvkov systému nasávania vzduchu je znázornené na obrázku 4.36.

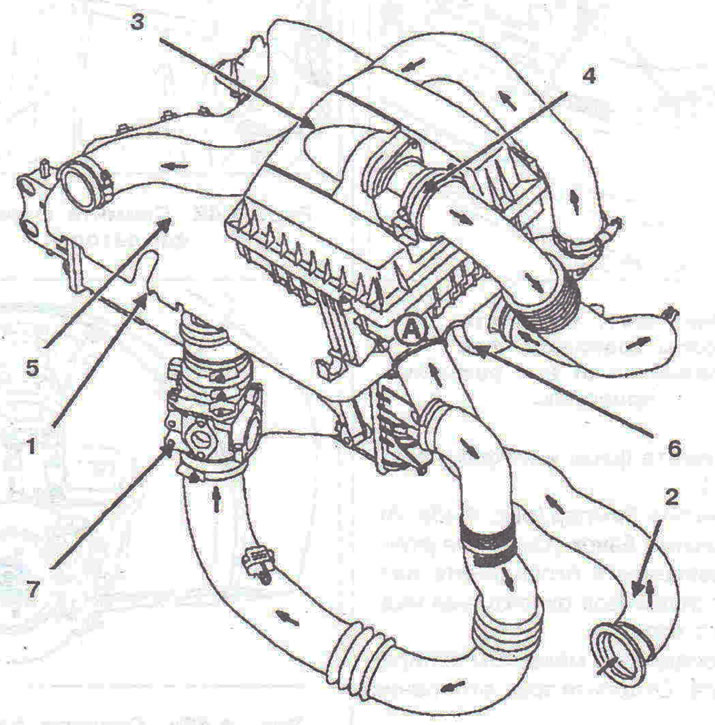

Obrázok 4.36. Umiestnenie komponentov systému nasávania vzduchu: 1 - Chladič nasávaného vzduchu; 2 - Prívod vzduchu; 3 - Vzduchový filter; 4 - Prietokomer vzduchu; 5 - Sacie potrubie; 6 - Turbodúchadlo; 7 - Rozdeľovač vzduchu.
Demontáž a montáž vzduchového filtra
Odstránenie
1. Odpojte záporný kábel batérie, konektor káblového zväzku 1 od prietokomeru vzduchu, hadicu nasávania vzduchu 2 od predného panela, vzduchové potrubie 3 a trubice 4 (obrázok 4.37).

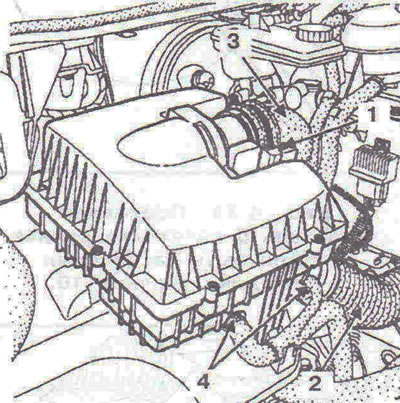

Obrázok 4.37. Odpojte záporný kábel batérie, konektor káblového zväzku 1 od prietokomeru vzduchu, hadicu nasávania vzduchu 2 od predného panela, vzduchové potrubie 3 a trubice 4.
2. Odpojte a vyberte vzduchový filter (obrázok 4.38).

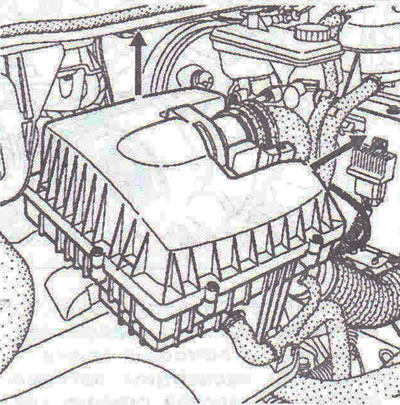

Obrázok 4.38. Odpojte a vyberte vzduchový filter.
Inštalácia
3. Odstráňte gumové tesnenie zo vzduchového filtra (obrázok 4.39).

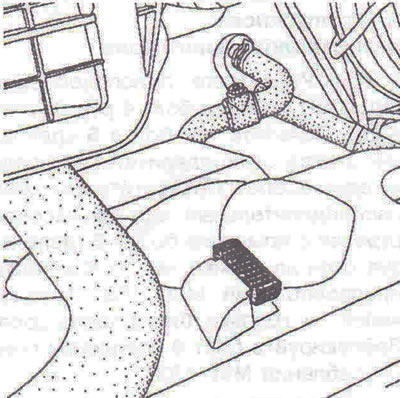

Obrázok 4.39. Odstráňte gumené tesnenie zo vzduchového filtra.
4. Nainštalujte vzduchový filter.
