Krátka konzola
1. Uvoľnite manžetu radiacej páky zo základne konzoly a nadvihnite ju, pričom ju vyberte z radiacej páky.
2. Opatrne odstráňte prednú hranu obloženia okolo radiacej páky pomocou skrutkovača a potom uvoľnite dve príchytky vzadu. Odstráňte obloženie pomocou radiacej páky.
3. Vyberte odkladací priestor a potom uvoľnite kryt konzoly z jeho vrchu.
4. Odskrutkujte skrutky, ktoré sú teraz ľahko viditeľné, pripevňujú hornú konzolu k základni stredovej konzoly a odstráňte hornú konzolu.
5. Odstráňte malé plastové uzávery (ak sú nainštalované) a odskrutkujte skrutky upevňujúce základňu stredovej konzoly k podlahe.
6. Odpojte prednú časť základne stredovej konzoly od upevňovacieho úchytu na podlahe a vyberte celú konštrukciu z vozidla.
7. Opätovná inštalácia sa vykoná vykonaním vyššie uvedených krokov v opačnom poradí.
Dlhá konzola
8. Uvoľnite manžetu radiacej páky zo základne konzoly a vyberte ju z páky, pričom ju nadvihnite.
9. Opatrne odstráňte prednú hranu obloženia okolo radiacej páky pomocou skrutkovača a potom uvoľnite dve príchytky vzadu. Odstráňte obloženie pomocou radiacej páky.
10. Odstráňte dve spodné skrutky krytu konzoly, potom kryt nadvihnite a odstráňte príchytky v hornej časti (pozri foto). Odstráňte kryt.
11. Odskrutkujte dve spodné skrutky zaisťujúce hornú konzolu, odpojte hornú konzolu od základne a odstráňte hornú konzolu (pozri foto 39.11).

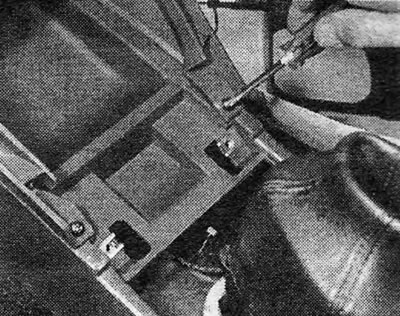

Foto 39.11 Odskrutkujte dve skrutky zaisťujúce hornú konzolu
12. Opatrne odstráňte malý plastový kryt a odstráňte skrutku, ktorá zaisťuje základňu konzoly pred pákou ručnej brzdy (pozri foto 39.12). Odstráňte druhú montážnu skrutku umiestnenú za pákou ručnej brzdy.

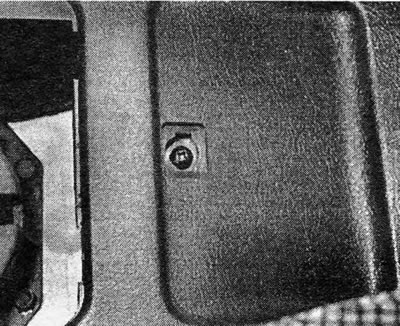

Foto 39.12 Odstráňte plastový kryt, aby ste odkryli montážnu skrutku základne konzoly
13. Nastavte páku ručnej brzdy čo najvyššie a zdvihnite základňu konzoly smerom dozadu, aby ste ju uvoľnili zo zaisťovacej západky vpredu. Posuňte konzolu relatívne k páke ručnej brzdy a radiacej páke a vyberte konzolu z vozidla. Upozorňujeme, že ak je príliš málo miesta na umiestnenie konzoly na miesto, môže byť potrebné dočasne prerušiť nastavenie ručnej brzdy, aby bolo možné zdvihnúť páku dostatočne vysoko.
14. Opätovná inštalácia sa vykoná vykonaním vyššie uvedených krokov v opačnom poradí.

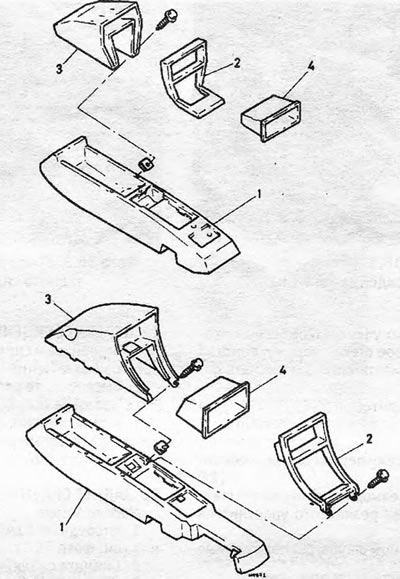

Obrázok 11.54. Dva typy dizajnu stredovej konzoly.; 1. Stredová konzola; 2. Kryt; 3. Horná konzola; 4. Priehradka na drobnosti
