2. Odpojte a posuňte späť vodoodpudivý plastový kryt podľa potreby, aby ste získali prístup, a potom odpojte ovládacie rameno (1) od zámku dverí (pozri obrázok 11.24).

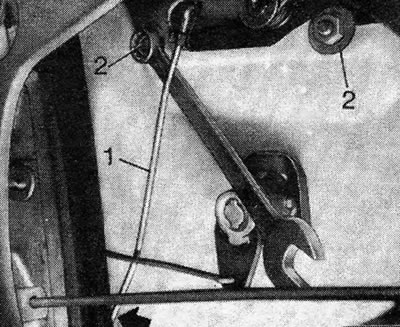

Obrázok 11.24. Vonkajšie zapínanie na kľučky dverí 1. Ovládacia páka; 2. Montážne skrutky/matice
3. Odstráňte skrutky (2) a odstráňte rukoväť z panelu dverí.
4. Opätovná inštalácia sa vykoná vykonaním vyššie uvedených krokov v opačnom poradí, nezabudnite nastaviť polohu ovládacej páky pomocou závitových spojovacích prvkov, ako je znázornené na obrázku 11.25. (cm.)

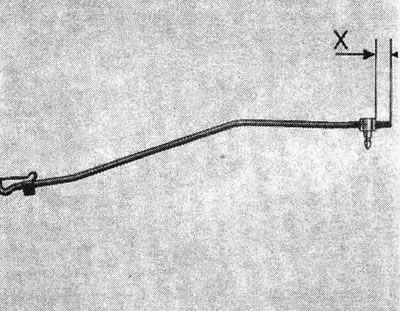

Obrázok 11.25. Schéma inštalácie páky ovládania zámku: X = 8,0 mm (0,31 palca)
