Poznámka: Brzdové svetlo vysokej úrovne je vyrobené pomocou LED diód. Jednotlivé LED diódy nie je možné vymeniť, v prípade potreby sa vymení celá zostava.
Modely Corsa C
1. Nastavte otočný prepínač režimov vonkajšieho osvetlenia do polohy "O" (pozri kapitolu "Ovládacie a prevádzkové techniky", Sekcia 17) a vypnite zapaľovanie. Odpojte batériu (pozri kapitolu 5).
2. Otvorte dvere batožinového priestoru a vypáčte ich plastovým klinom (napríklad Hazet 1965-20) vysokokvalitný držiak brzdového svetla.
3. Odpojte konektor kabeláže a vyberte brzdové svetlo z dverí batožinového priestoru.
4. Stlačte západky a vyberte držiak LED (pozri adj. ilustrácie) zo zostavy brzdového svetla.

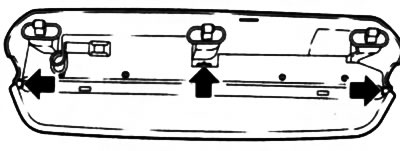

19.4. Fixátory (označené šípkami) lED držiak (modely Corsa C)
5. Inštalácia sa vykonáva v opačnom poradí. Skontrolujte, či signál funguje správne.
Modely Corsa Combo
6. Vytlačte kryt vysokého brzdového svetla zo svoriek (pozri adj. ilustrácie) a vyberte ho spolu s brzdovým svetlom.

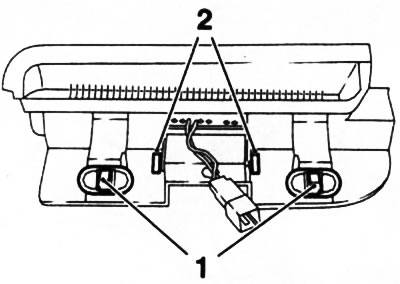

19.6. Upevňovacie prvky (1) na upevnenie krytu vysokotlakového brzdového svetla a upevňovacie prvky (2) na upevnenie návestidla na kryte (modely Corsa Combo)
7. Odpojte konektor vedenia brzdového svetla vysokej úrovne.
8. Stlačte 2 západky a oddeľte kryt od zostavy brzdového svetla (pozri obrázok 19.6).
9. Inštalácia sa vykonáva v opačnom poradí. Skontrolujte, či brzdové svetlo funguje správne.
Modely Meriva
10. Spôsob upevnenia zostavy brzdového svetla hornej úrovne a postup jeho demontáže je znázornený na priloženom obrázku. ilustrácie.

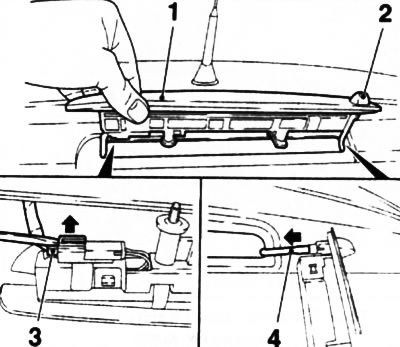

19.10. Demontáž horného brzdového svetla (1) (modely Meriva) - šípky označujú smer stlačenia zámku konektora (3) elektrického vedenia a odstránenia hadičky (4) na prívod kvapaliny ostrekovača zadného okna: 2. Tryska ostrekovača zadného okna je zabudovaná do zostavy brzdového svetla
