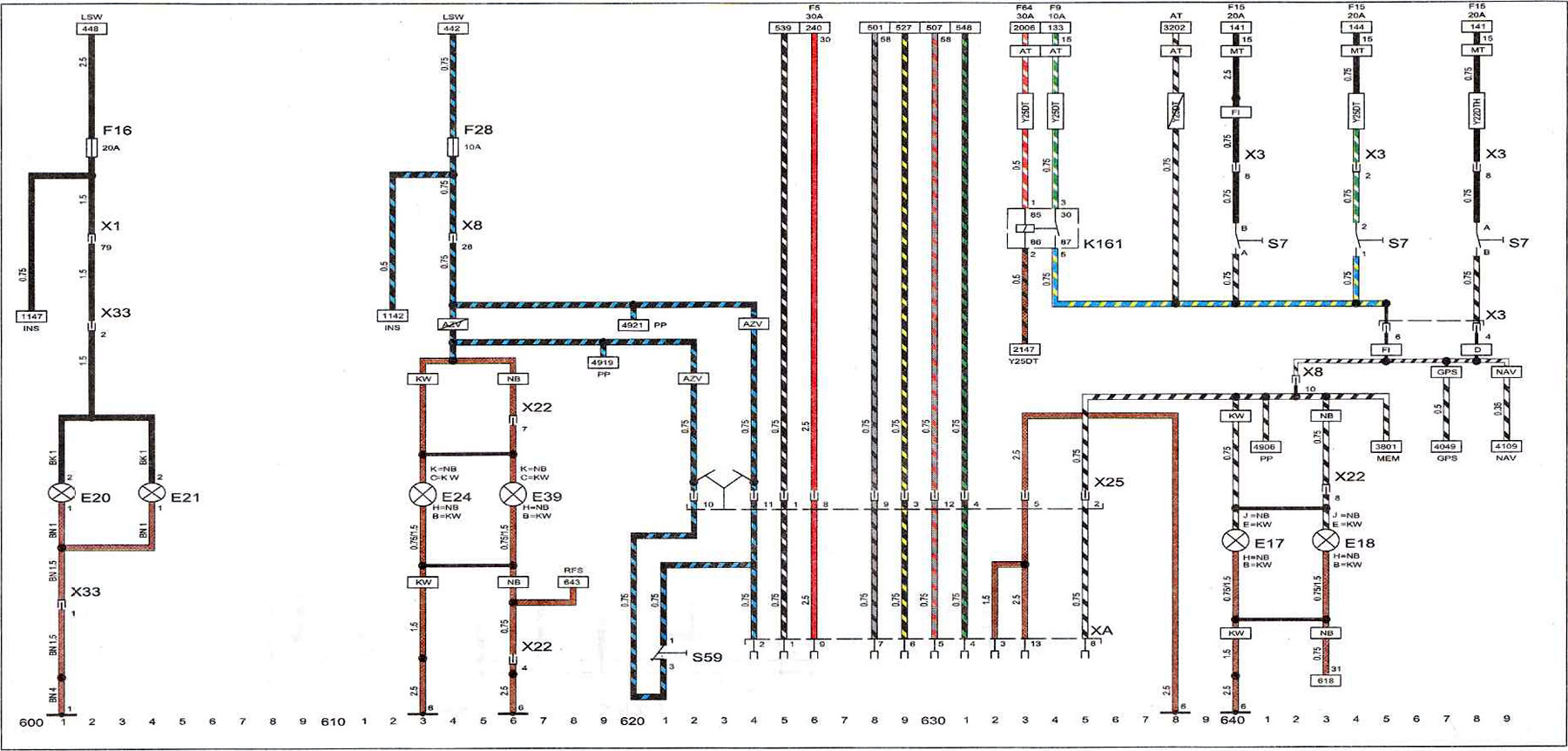

Кључ за дијаграм 22
| Е17 | лево светло за вожњу уназад |
| Е18 | десно светло за вожњу уназад |
| Е20 | лево светло за маглу |
| Е21 | десно светло за маглу |
| Е24 | задње лево светло за маглу |
| Е39 | задње десно светло за маглу |
| F16 | фитиљ |
| F28 | фитиљ |
| К161 | релеј задњег светла |
| S7 | сензор прекидача за рикверц |
| S59 | прекидач задњег светла за маглу |
| Кс1 | утикач кабелског свежња каросерије на инструмент табли |
| Кс3 | утикач кабелског свежња мотора на инструмент табли |
| Кс8 | утикач кабелског свежња каросерије на инструмент табли |
| Кс22 | утикач снопа ожичења каросерије и пртљажника |
| Кс25 | везивно утичница уређајем за вучу сцепного уређаја |
| Кс33 | утикач кабла за тело и фарове |
| ХА | чеп куке за вучу |
| I | тачка уземљења (-) на предњој левој страни |
| 6 | тачка уземљења (-) на задњој страни тела са леве стране |
| 10А | 10 Ампера |
| 15 | терминал за напајање напоном паљења |
| 20А | 20 Ампера |
| 30 | терминал под сталним напоном |
| 30А | 30 Ампера |
| 31 | тачка "масе" (-) |
| 58 | напонски терминал мреже на возилу са укљученим осветљењем |
| АТ | аутоматски мењач |
| AZV | кука за вучу |
| D | дизел гориво |
| DIAG | дијагностички конектор |
| F5 | фитиљ F5 |
| F9 | фитиљ F9 |
| F15 | фитиљ F15 |
| F64 | фитиљ F64 |
| FI | бензин |
| GPS | навигациони систем |
| INS | инструмент табла |
| KW | аутомобили са тело "караван" |
| LSW | прекидач за светло |
| LWR | регулатор нивоа фарова |
| MEM | меморисање положаја ретровизора и седишта |
| NAV | навигациони уређај |
| PP | систем за помоћ при паркирању |
| RFS | светла за вожњу уназад |
| Y22DTH | аутомобили са мотором Y22DTH |
| Y25DT | аутомобили са мотором Y25DT |
