Uwaga: Stan wyświetlacza informacyjnego jest sprawdzany za pomocą specjalnego narzędzia diagnostycznego. Na podstawie tego sprawdzenia określa się potrzebę jego wymiany.
Modele Corsy
1. Zdejmij obudowę środkowych owiewek powietrza (patrz rozdział 3).
2. Usuń 2 śruby mocujące (zobacz opór. ilustracja) i zdejmij wyświetlacz informacyjny wraz z osłoną z tablicy rozdzielczej.

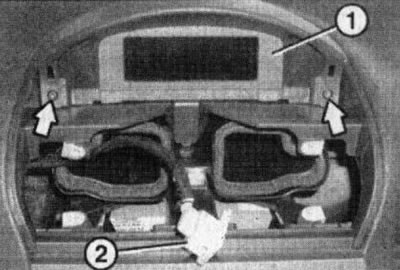

24.2. śruby (oznaczone strzałkami) mocowania wyświetlaczy informacyjnych (1) (modele Corsy): 2. Złącze wyłącznika awaryjnego
3. Ściśnij zatrzask z tyłu wyświetlacza, pociągnij zacisk mocujący i odłącz złącze przewodów.
4. Odkręć 2 śruby z tyłu wyświetlacza i rozdziel wizjer.
5. Montaż odbywa się w odwrotnej kolejności.
Modele Merivy
6. Za pomocą plastikowego klina oddzielić ozdobną osłonę wyświetlacza informacyjnego i zdjąć ją z tablicy rozdzielczej.
7. Odkręć 2 śruby mocujące, zwolnij wyświetlacz z dolnych zatrzasków (zobacz opór. ilustracja) i wyjmij go z tablicy rozdzielczej.

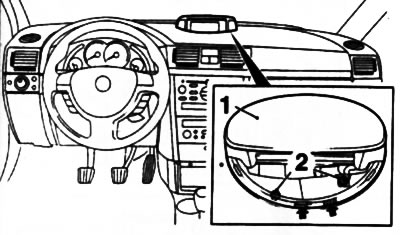

24,7. śruby (2) mocowania wyświetlaczy informacyjnych (1) (Modele Merivy) - strzałki wskazują zaciski
8. Montaż odbywa się w odwrotnej kolejności.
