Замена дисков сцепления (Opel Insignia A)

Снятие

1. Снять коробку передач.

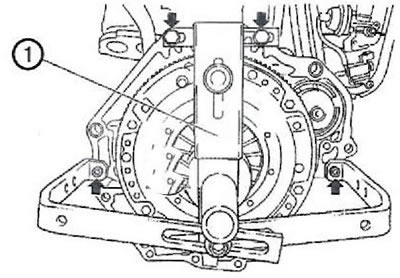

2. Подсоединить приспособление для снятия и установки DT-6263 (1) к блоку цилиндров двигателя.

Примечание. Приспособление для снятия и установки DT-6263 должно быть подсоединено только к блоку цилиндров двигателя, а не к масляному поддону.

3. Наживить, но не затягивать 4 болта, указанных на рисунке стрелками.

4. Установить подходящую направляющую (5) на центрирующий стержень (4) DT-6263-30.

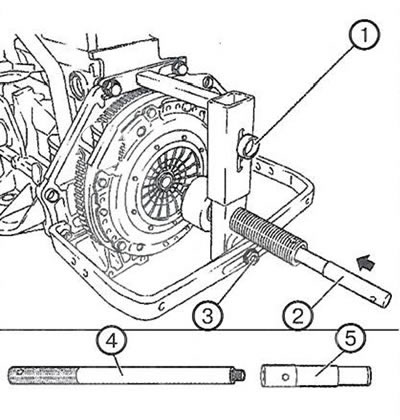

5. Закрепить приспособление DT-6263:

• Отцентрировать приспособление DT-6263.
• Вставить центрирующий стержень DT-6263-30 в сборе (2) через приспособление DT-6263 в нажимной диск сцепления и центр коленчатого вала (стрелка).
• Затянуть колесо с насечками (1).
• Затянуть болт (3).
• Затянуть 4 болта крепления приспособления DT-6263 к двигателю.

6. Разгрузить пружины сцепления при помощи приспособления DT-6263:

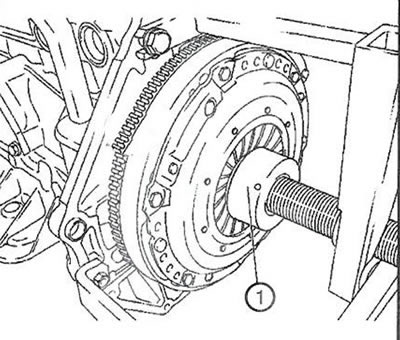

• Переместить приспособление DT-6263 (1) так, чтобы оно уперлось в лепестки пружин нажимного диска сцепления.

• Зафиксировать приспособление DT-6263, повернув по часовой стрелке.

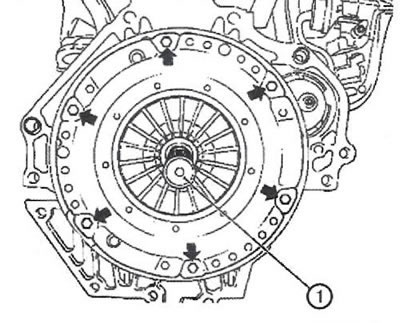

7. Отвернуть и утилизировать 6 болтов крепления (1) нажимного диска сцепления.

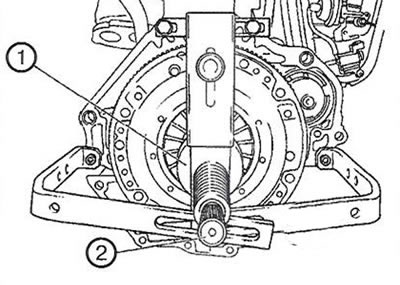

8. Ослабить приспособление DT-6263 (1):

• Повернуть приспособление до упора против часовой стрелки.

• Снять центрирующий стержень DT-6263-30 в сборе (2).

9. Снять нажимной (2) и рабочий (1) диски сцепления.





10. Проверить нажимной и рабочий диски (1) и заменить в случае необходимости новыми.



Проверить на наличие:

• чрезмерного износа;
• подгорания фрикционной поверхности;
• масла на фрикционной поверхности;
• повреждений шлицевой ступицы;
• повреждений пружин.

Примечание. Нажимной и рабочий диски сцепления со следами посторонних материалов (масла, чистящих средств и т.п.) подлежат замене. Проверить рабочий диск сцепления на предмет повреждений и ступицу рабочего диска на наличие ржавчины, при необходимости заменить. Не очищать нажимной и рабочий диски сцепления мойками под высоким давлением.

11. Проверить глубину заклепок фрикционных накладок рабочего диска сцепления.

[Статья опубликована на сайте: www.opelbook.ru]

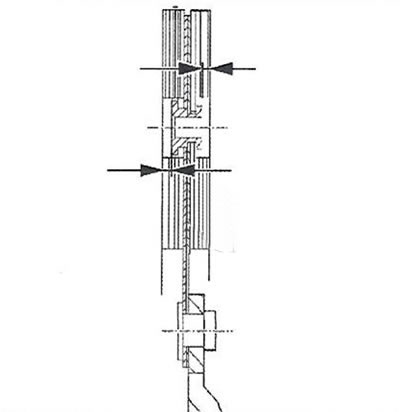

Примечание. Рабочий диск сцепления необходимо заменить новым, если глубина заклепок фрикционных накладок (стрелки на рисунке) меньше 0.5 мм.

12. Надеть рабочий диск сцепления на шлицы первичного вала коробки передач и проверить легкость его перемещения.

Установка

1. Очистить 6 резьбовых отверстий в маховике для крепления нажимного диска сцепления.

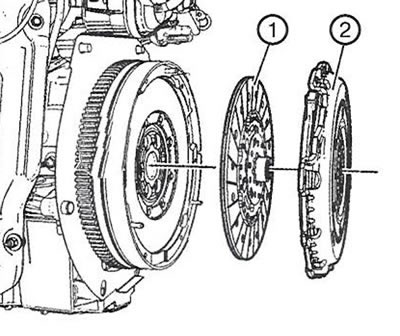

2. Установить рабочий (1) и нажимной (2) диски сцепления.

Примечание.

• Центрирование дисков сцепления производится при помощи центрирующего стержня DT-6263-30 в сборе (3).
• Буквы обозначения типа трансмиссии должны быть направлены в сторону коробки передач.

3. Разгрузить пружины сцепления, используя приспособление DT-6263:

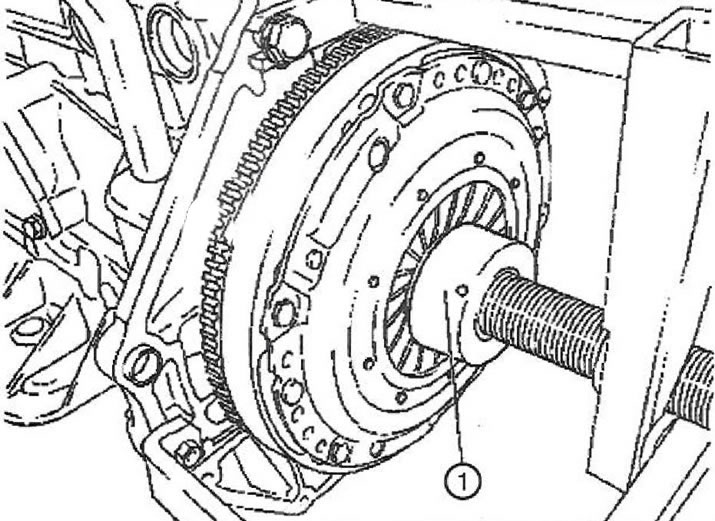

• Переместить приспособление DT-6263 (1) так, чтобы оно уперлось в лепестки пружин нажимного диска сцепления.

• Зафиксировать приспособление DT-6263, повернув по часовой стрелке.

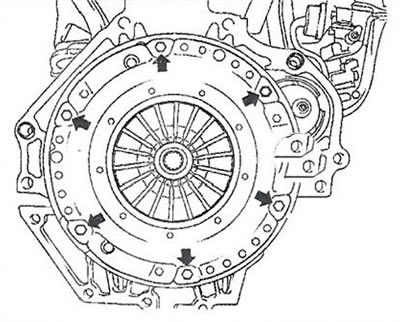

4. Установить 6 новых болтов крепления (1) нажимного диска сцепления и затянуть в перекрестной последовательности моментом 28 Нм.

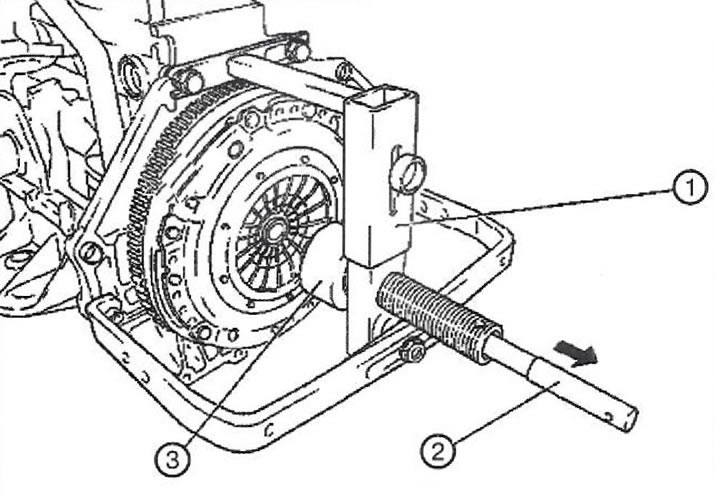

5. Снять приспособление DT-6263 (1) с блока цилиндров:
