Замена трубопровода рабочего цилиндра сцепления

Снятие

1. Снять коробку передач.

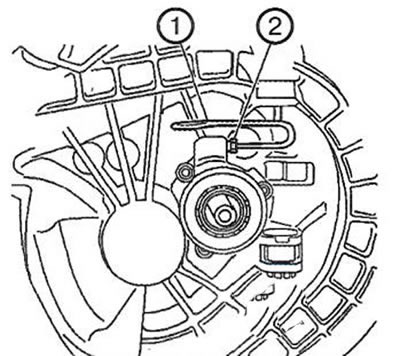

2. Отсоединить напорный трубопровод (1) от рабочего цилиндра сцепления и отвернуть болт (2).

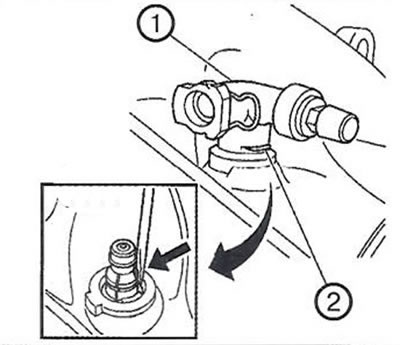

3. Снять разъем напорного трубопровода (1):

• Извлечь фиксирующий зажим (2).
• Снять разъем.

Примечание. Если необходимо, слегка сжать фиксирующие лепестки.

• Заменить фиксирующий зажим в разъеме новым.

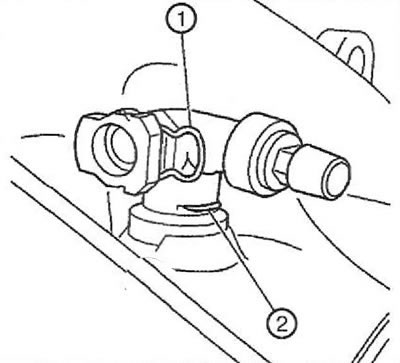

4. Снять напорный трубопровод:

Примечание. Осторожно отсоединить фиксирующие выступы.

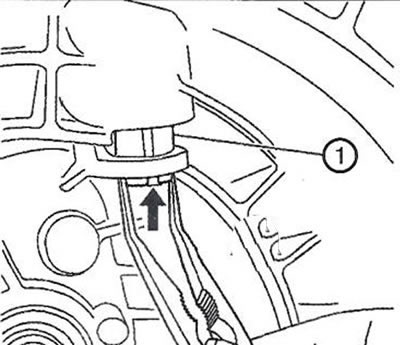

• Отсоединить напорный трубопровод от фиксирующей втулки при помощи отвертки или подобного инструмента.
• Снять напорный трубопровод.

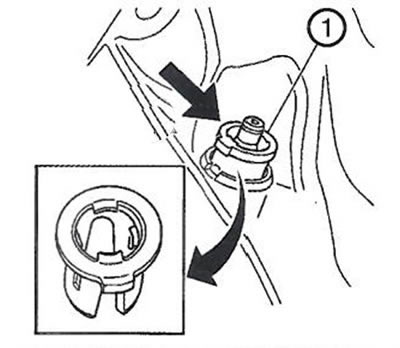

5. Снять фиксирующую втулку:

• Отсоединить фиксирующую втулку (1) от картера сцепления.

• Сдвинуть фиксирующую втулку вверх.
• Извлечь фиксирующую втулку.

Примечание. После снятия фиксирующую втулку необходимо заменить новой.

6. Проверить уплотнительное кольцо и напорный трубопровод на предмет повреждений. В случае необходимости заменить.

Установка

1. Установить фиксирующую втулку (1) в гнездо картера коробки передач, нажав до слышимого щелчка.

Примечание. Вставить защиту втулки в паз картера коробки передач.

2. Установить напорный трубопровод (1) и вставить до слышимого щелчка в фиксирующую втулку.



3. Подсоединить напорный трубопровод и затянуть гайку (2).

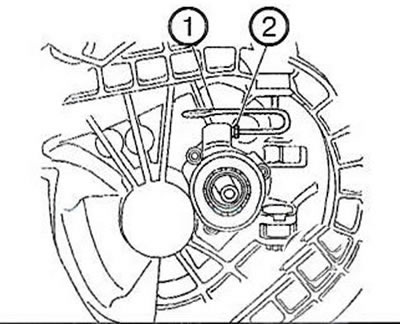

4. Установить разъем напорного трубопровода (1) и вжать фиксирующий зажим (2) так, чтобы раздался щелчок.



5. Установить коробку передач.
