Проверка катушки зажигания (двигатель C14NZ) (Opel Corsa B)

Катушка зажигания расположена в двигательном отсеке, у передней рамы слева. Ее можно проверить омметром.

1. Отсоедините отрицательный провод от батареи.

2. Разъедините контакт 4 (А) и многоконтактный разъем (В) катушки зажигания.

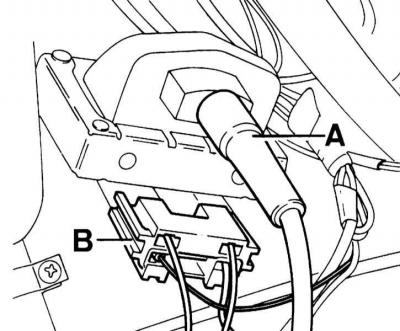

Контакты катушки зажигания



3. Проверьте соединение катушки зажигания с массой. Для этого при помощи омметра удостоверьтесь в отсутствии проводимости между клеммой 15 и массой (1).

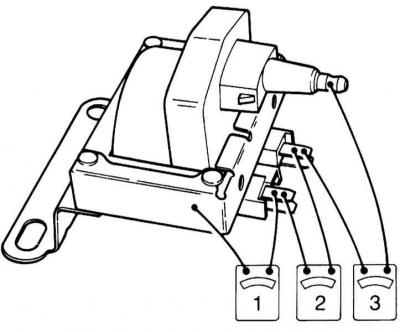

Проверки катушки зажигания



(Текст скопирован с онлайн-ресурса OpelBook.ru)

4. Проверьте сопротивление первичной обмотки. Для этого включите омметр между клеммами 1 и 15 (2). Омметр должен показывать 0.45 Ом.

5. Проверьте сопротивление вторичной обмотки. Для этого включите омметр между клеммами 1 и 4 (3). Омметр должен показывать 5 ÷ 7 кОм.

6. Подсоедините электропроводку к катушке зажигания и батарее.

Заменяйте катушку зажигания только соответствующей по характеристикам снятой катушке. В противном случае можно повредить блок управления зажиганием.
