Датчык частаты кручэння пярэдняга кола усталяваны ў адтуліну паваротнага кулака перадпакоя падвескі. Для яго замены выканайце наступныя аперацыі.
1. Адлучыце провад ад клемы "мінус" акумулятарнай батарэі.
2. Зніміце пярэдняе кола (гл. Замена кола).

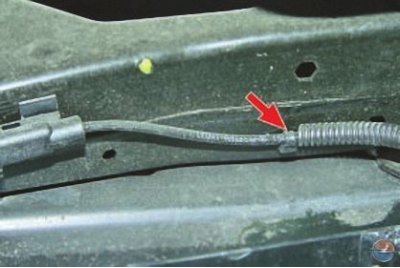

3. Выміце трымальнік джгута правадоў датчыка частаты кручэння пярэдняга кола з адтуліны ў подрамнике перадпакоя падвескі.

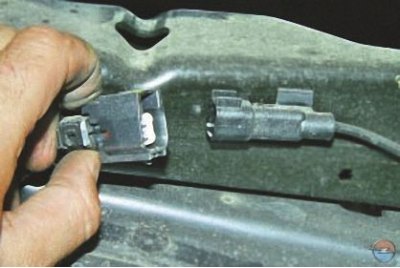

4. Націсніце на фіксатар калодкі джгута правадоў да датчыка, усталяванай на падрамніку перадпакоя падвескі…

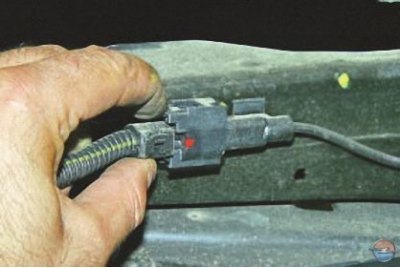

5. …і адлучыце калодку джгута электраправодкі аўтамабіля ад калодкі джгута датчыка.

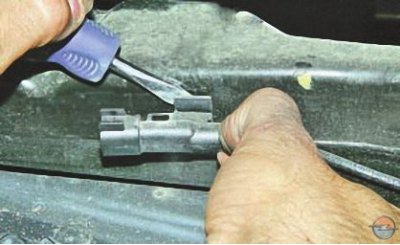

6. Падчапіўшы адвёрткай калодку джгута правадоў датчыка, адлучыце яе ад подрамника.

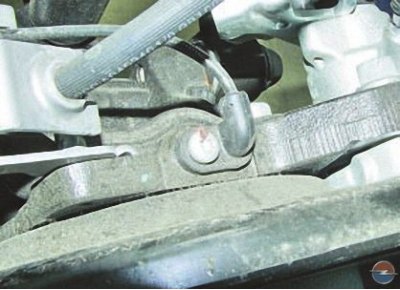

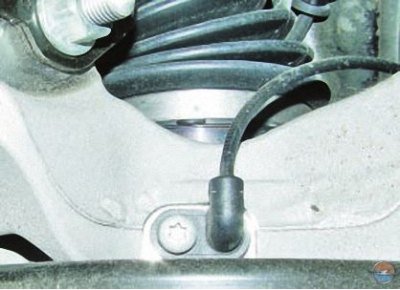

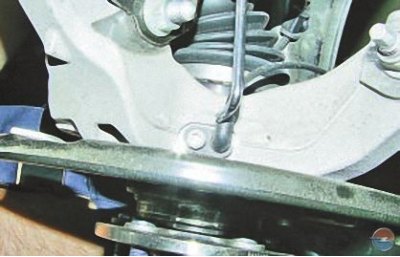

7. Вывярніце ніт мацавання датчыка да паваротнага кулака…
Заўвага. Для нагляднасці паказана пры знятых суппорте і тармазным дыску тармазнога механізму пярэдняга колы. Для замены датчыка гэтыя вузлы здымаць не патрабуецца.

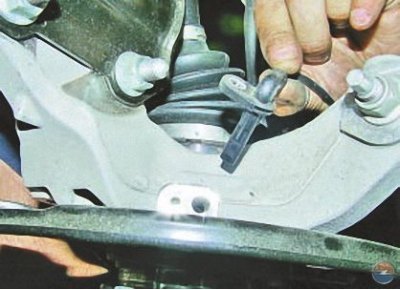

8. …і выміце датчык з адтуліны кулака.

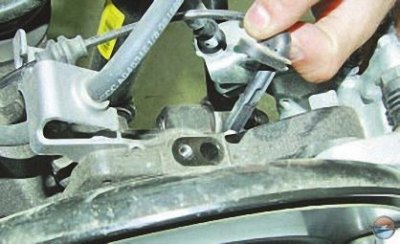

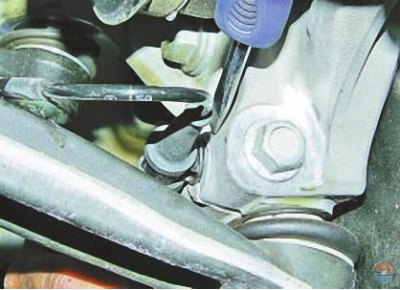

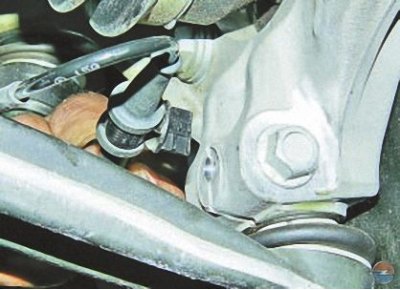

9. Паддзеў адвёрткай…
10. …адлучыце трымальнік джгута правадоў датчыка ад паваротнага кулака.

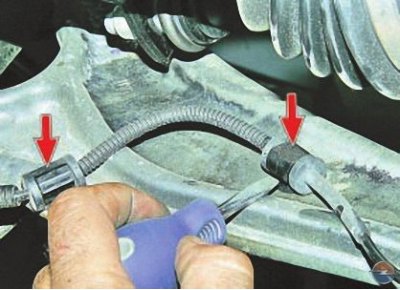

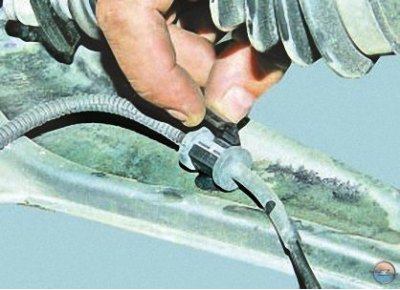

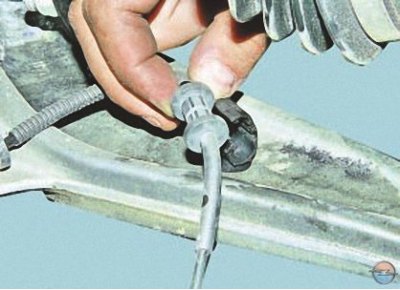

11. Паддзеў адвёрткай вечка двух трымальнікаў джгута правадоў датчыка на рычагу перадпакоя падвескі…
12. …адкрыйце вечкі…
13. …выміце паляць правадоў з трымальнікаў…

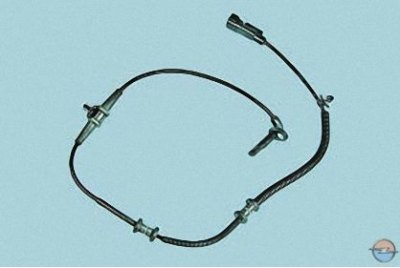

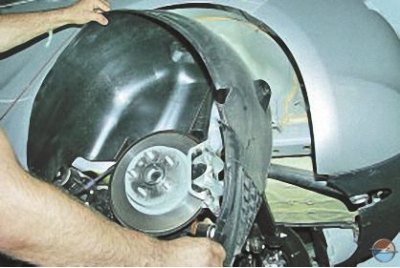

14. …і зніміце датчык.
15. Усталюйце датчык частаты кручэння пярэдняга кола ў парадку, зваротным зняцці.
Датчык частаты кручэння задняга кола усталяваны ў адтуліну фланца бэлькі задняй падвескі. Для яго замены выканайце наступныя аперацыі.
1. Адлучыце провад ад клемы "мінус" акумулятарнай батарэі.
2. Уключыце I перадачу і ўсталюйце ўпоры пад пярэднія колы.
3. Прыпадніміце заднюю частку аўтамабіля, усталюеце на надзейную апору і зніміце задняе кола.
4. Зніміце задні подкрылок (гл. Зняцце і ўстаноўка падкрылкаў).

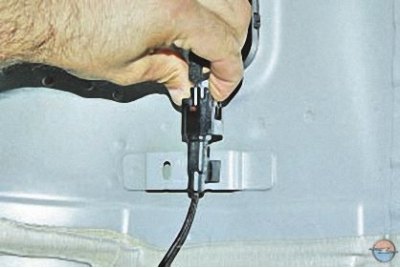

5. Націсніце на фіксатар калодкі джгута правадоў да датчыка, усталяванай у арцы задняга кола…

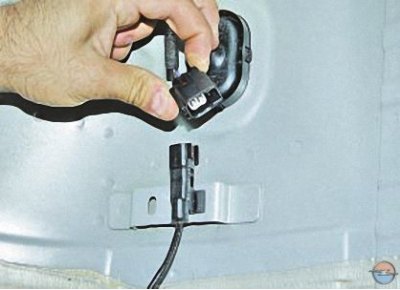

6. … і адлучыце калодку джгута электраправодкі аўтамабіля ад калодкі джгута датчыка.

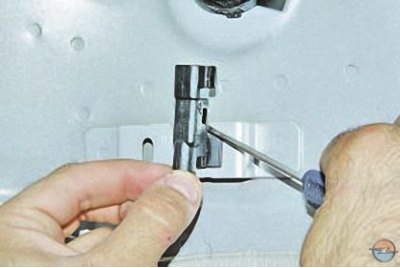

7. Падчапіўшы адвёрткай калодку джгута правадоў датчыка…

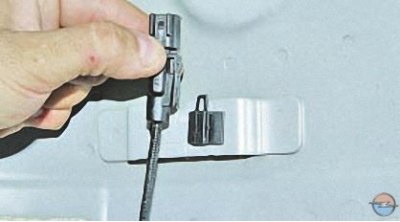

8. … адлучыце яе ад кузава.

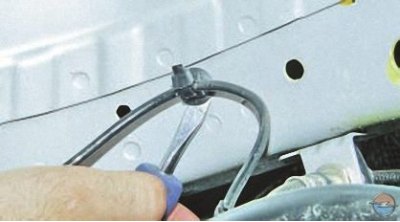

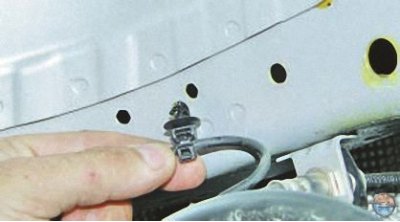

9. Паддзеў адвёрткай трымальнік джгута правадоў датчыка…
10. ...адлучыце паляць ад ланжэрана кузава.

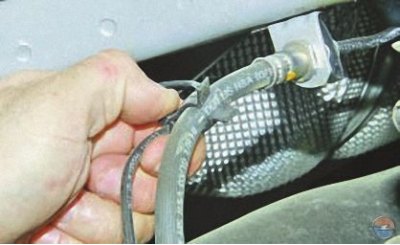

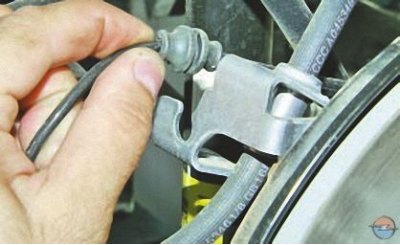

11. Пацягніце трымальнік джгута правадоў датчыка…
12. ...і адлучыце яго ад тармазнога шланга.

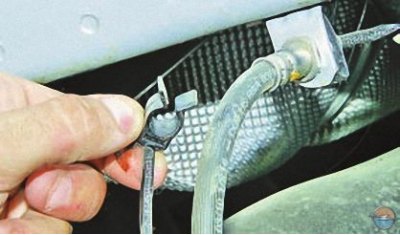

13. Выміце трымальнік джгута правадоў датчыка з прарэзу кранштэйна мацавання тармазнога шланга.

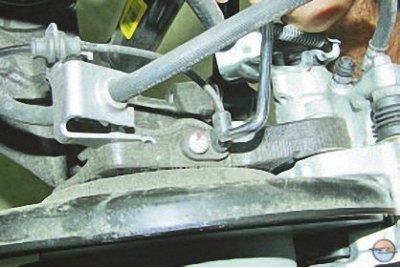

14. Вывярніце ніт мацавання датчыка частаты кручэння задняга кола да фланца бэлькі задняй падвескі…
15. …выміце датчык з адтуліны фланца…

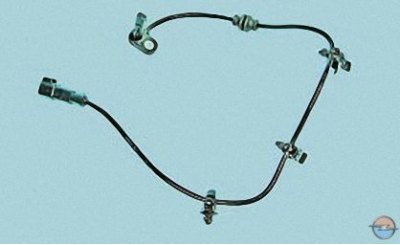

16. …і зніміце датчык.
17. Усталюйце датчык частаты кручэння задняга кола ў парадку, зваротным зняцці.
