В запасные части поставляют только насос в сборе, поэтому в данном разделе описаны только снятие и установка насоса. Работа показана на примере двигателя А16 XER, на остальных двигателях насос снимают практически аналогичными приемами.
Для ремонта масляного насоса требуется набор новых запасных частей, которые в отдельности в розницу не поступают. Поэтому при выходе насоса из строя заменяйте его в сборе или обратитесь для ремонта на специализированный сервис.
Вам потребуются: все инструменты, необходимые для снятия ремней привода вспомогательных агрегатов и газораспределительного механизма, правой опоры подвески силового агрегата, а также ключ TORX T30 и торцовая головка TORX Е12.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

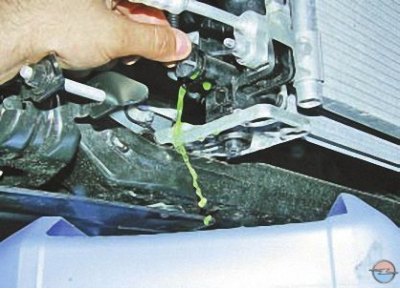

2. Слейте жидкость из системы охлаждения (см. Замена охлаждающей жидкости).

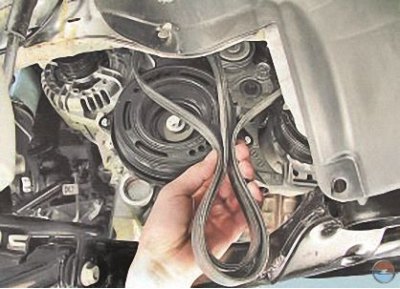

3. Снимите ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).

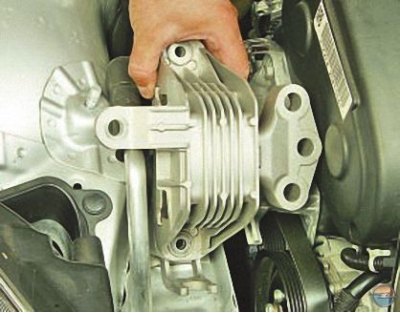

4. Снимите правую опору подвески силового агрегата…

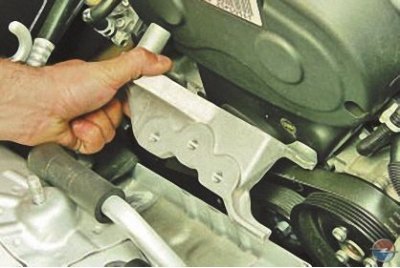

5. …и кронштейн ее крепления к двигателю (см. Замена опор подвески силового агрегата).

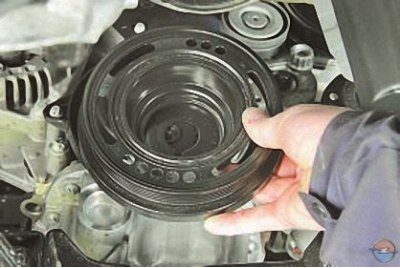

6. Снимите шкив коленчатого вала…

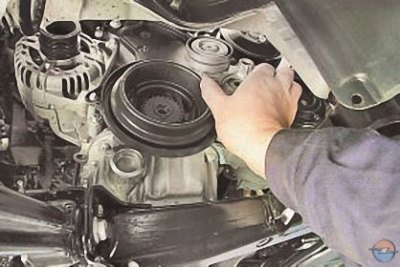

7. …натяжной ролик ремня привода вспомогательных агрегатов…

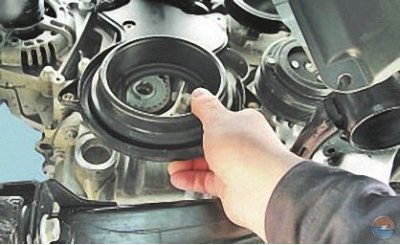

8. …и нижнюю крышку привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма).

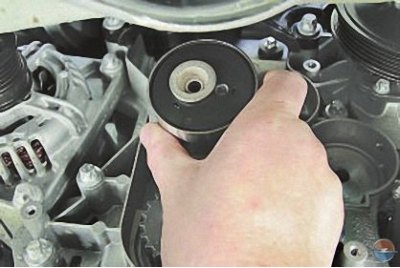

9. Снимите промежуточный ролик ремня привода газораспределительного механизма, вывернув болт его крепления…

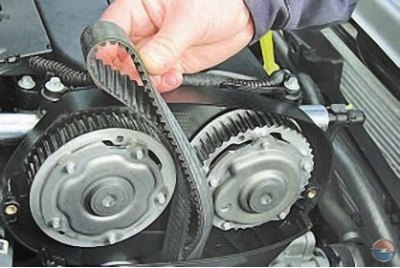

10. …ремень привода газораспределительного механизма…
Внимание! После снятия ремня привода газораспределительного механизма запрещается проворачивать коленчатый и распределительные валы, так как поршнями могут быть повреждены клапаны.

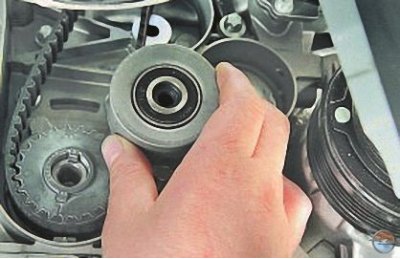

11. …и натяжной ролик ремня привода газораспределительного механизма, вывернув болт его крепления (см. Замена ремня привода газораспределительного механизма).

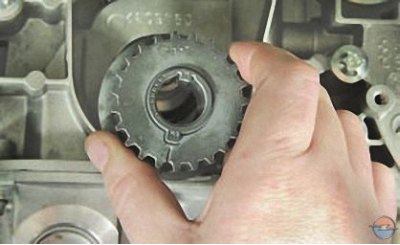

12. Снимите зубчатый шкив с хвостовика коленчатого вала.

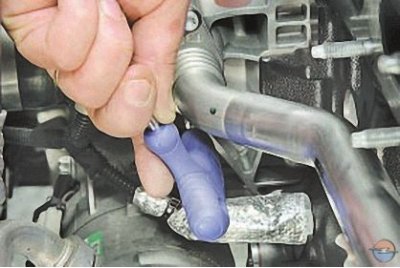

13. Выверните два болта крепления водораспределительной трубы к водяному насосу.
Примечание. Для наглядности снят катколлектор.

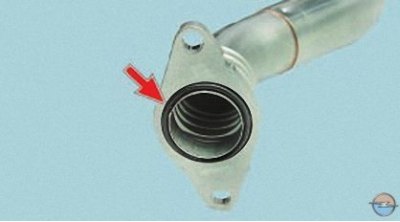

Внимание! Фланец водораспределительной трубы уплотнен резиновым кольцом. Заменяйте это кольцо при каждой разборке соединения.

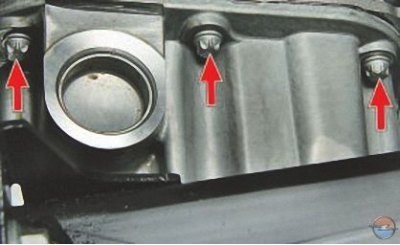

14. Выверните три болта крепления масляного картера к масляному насосу…

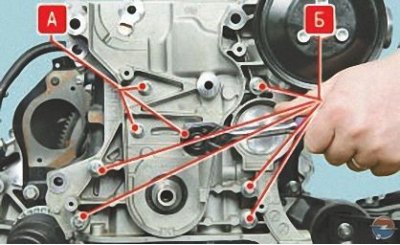

15. …девять болтов крепления масляного насоса к блоку цилиндров двигателя…
Примечания. Обратите внимание: болты крепления масляного насоса различаются по длине (болты А короткие, болты Б длинные). Для наглядности показано на снятом двигателе.

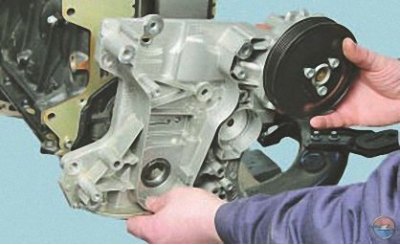

16. …и снимите масляный насос в сборе с водяным насосом.
Примечание. Для наглядности показано на снятом двигателе.

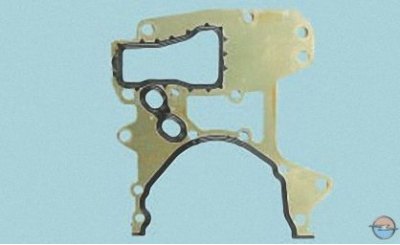

17. Снимите установленную под фланцем корпуса масляного насоса уплотнительную прокладку.
Примечание. Прокладку масляного насоса при каждой разборке соединения заменяйте новой, так как старая прокладка при повторной установке может не обеспечить герметичность соединения.
Примечание. При каждом снятии насоса заменяйте передний сальник коленчатого вала (см. Замена сальников коленчатого вала).
18. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 20 Н·м (2,0 кгс·м).
(Материал скопирован с портала: www.opelbook.ru)
19. Установите все ранее снятые детали и залейте охлаждающую жидкость (см. Замена охлаждающей жидкости).
Примечание. При установке нового масляного насоса рекомендуем заменить фильтрующий элемент масляного фильтра.
