Замена вакуумного усилителя тормозов

Вакуумный усилитель тормозов представляет собой сложную трудноразбираемую конструкцию. Для его регулировки и ремонта требуются квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопасность движения, низкокачественный его ремонт может привести к тяжелым последствиям, поэтому при неисправности заменяйте усилитель в сборе.

Способы проверки работоспособности вакуумного усилителя тормозов описаны выше в данном разделе (см. Проверка работы вакуумного усилителя тормозов).

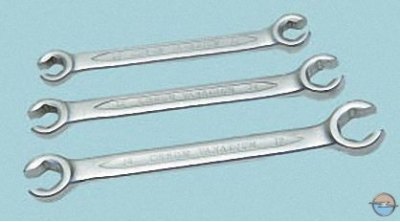

Вам потребуются: ключи «на 13», «на 17», «на 15» или специальный ключ «на 15» для тормозных трубопроводов, торцовая головка «на 13», пассатижи, отвертка с плоским лезвием.

Примечание. Гайки крепления тормозных трубопроводов обычно очень сильно затянуты. При попытке отвернуть их обычным ключом грани гаек сминаются, поэтому рекомендуем пользоваться специальными ключами для тормозных трубопроводов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

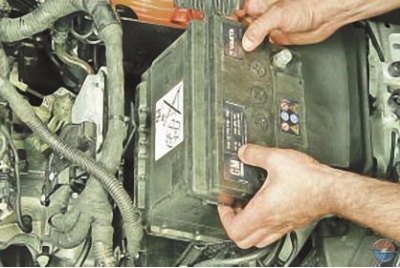

2. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи)…

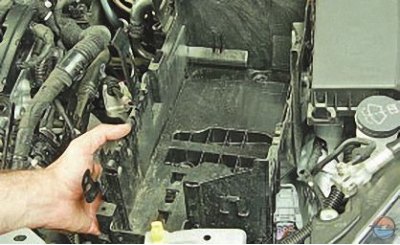

3. …и полку ее крепления (см. Снятие и установка полки крепления аккумуляторной батареи).

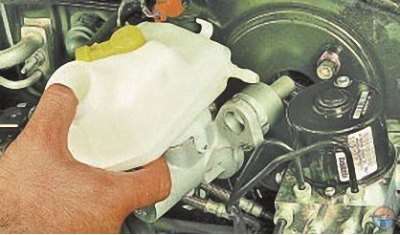

4. Снимите главный тормозной цилиндр (см. Замена главного тормозного цилиндра).

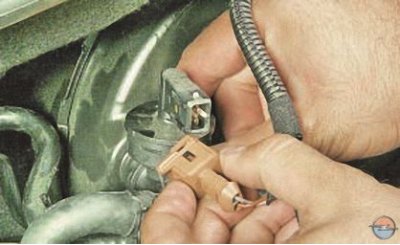

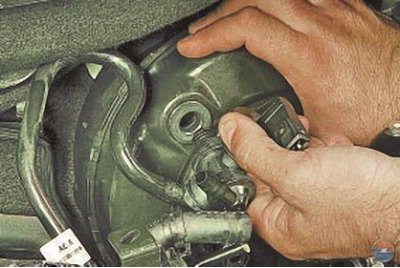

5. Отсоедините от обратного клапана колодку жгута проводов, нажав на ее пружинный фиксатор.

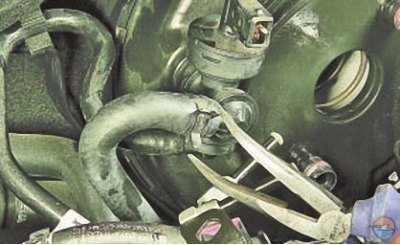

6. Ослабьте хомут крепления к клапану шланга к впускной трубе, сжав пассатижами его отогнутые ушки…

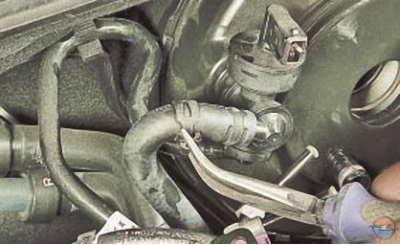

7. …сдвиньте хомут по шлангу…

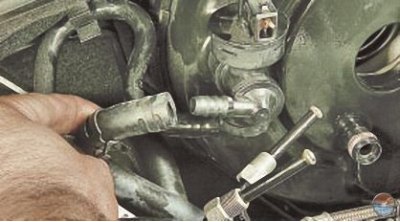

8. …и отсоедините шланг от штуцера клапана.

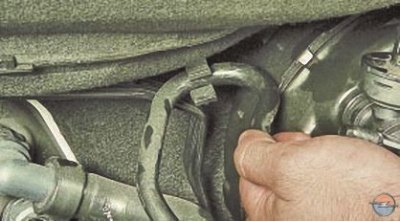

9. Извлеките из держателя шланг к вакуумному насосу…

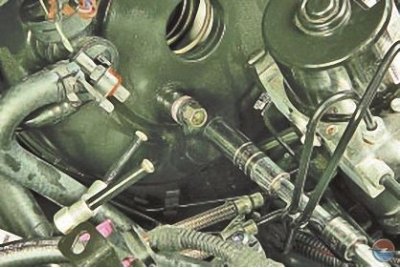

10. …извлеките клапан из отверстия уплотнительной втулки вакуумного усилителя тормозов и отведите его в сторону, не отсоединяя шланг к вакуумному насосу.

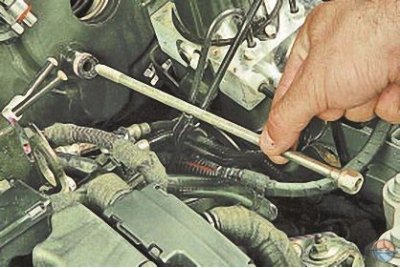

11. Выверните два болта крепления вакуумного усилителя…



12. …извлеките болты из отверстий щита передка и корпуса усилителя...

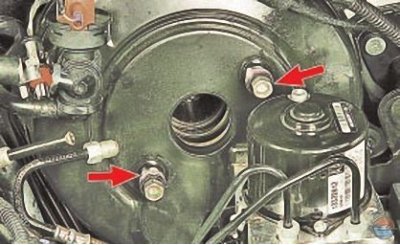

Примечание. Так расположены болты крепления вакуумного усилителя.

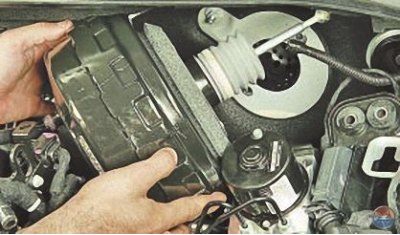

13. …и снимите усилитель в моторный отсек.

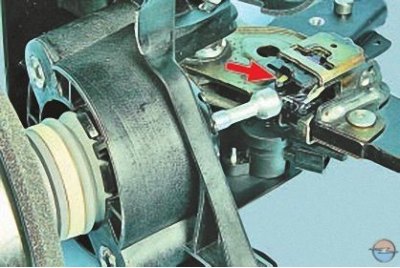

Примечание. Наконечник штока вакуумного усилителя тормозов вставлен в специальный упор на педали тормоза и никак не закреплен в нем.

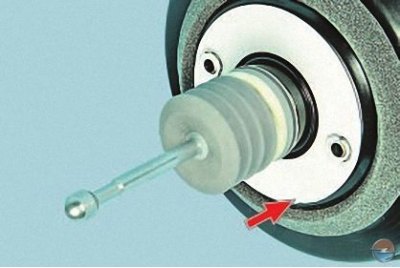

14. В случае замены вакуумного усилителя снимите с него уплотнительную прокладку и установите на новый усилитель.

Примечание. Сильно обжатую или надорванную прокладку замените.

15. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию. Залейте тормозную жидкость и удалите воздух из системы (см. Прокачка гидропривода тормозной системы).

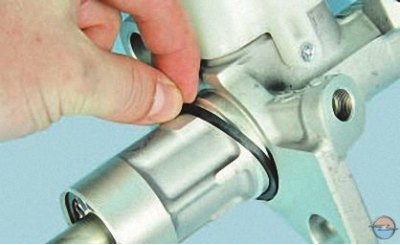

Примечание. Резиновое уплотнительное кольцо фланца главного тормозного цилиндра обязательно замените новым.
