На моделях, оборудованных К/В необходимо предварительно произвести разрядку системы кондиционирования в условиях специализированной автомастерской.

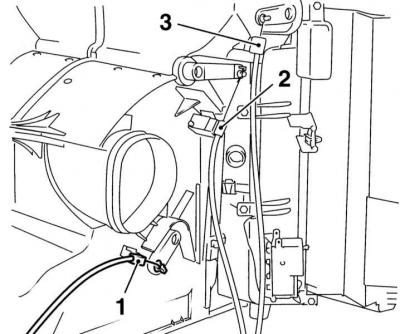

Подведенные к корпусу отопителя тросы управления (исполнение А)
![](https://www.opelbook.ru/img/astra/4387.jpg)
1. Фиксатор троса привода смесительной заслонки.
2. Фиксатор троса привода распределительной заслонки (подача воздуха на нижний уровень).
3. Фиксатор троса привода распределительной заслонки (подача воздуха на верхний уровень).

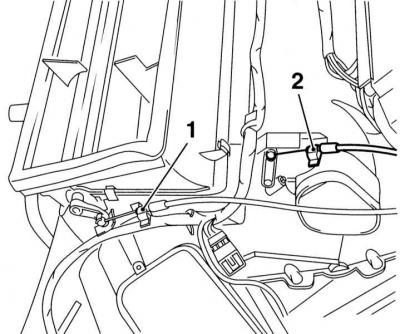

Подведенные к корпусу отопителя тросы управления (исполнение В)
![](https://www.opelbook.ru/img/astra/4388.jpg)
1. Фиксатор троса привода распределительной заслонки (подача воздуха на верхний уровень).
2. Фиксатор троса привода смесительной заслонки.
Снятие
1. Снимите центральную консоль и панель приборов (см. Главу Кузов).
2. Отсоедините от главного корпуса отопителя рукав подачи воздуха в задние ножные колодцы, - приготовьте ветошь для сбора охлаждающей жидкости, вытекающей из теплообменника отопителя.
3. Снимите пассажирскую подушку безопасности (см. Главу Бортовое электрооборудование).
4. Откройте обе передних двери, выверните болты с головками типа TORX и снимите рулевую поперечину с переборки двигательного отсека.

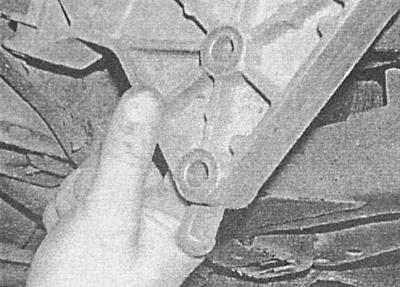

5. На оборудованных К/В моделях взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера. Снимите заднюю опору двигателя (см. Главу Двигатель).
![](https://www.opelbook.ru/img/astra/4389.jpg)
![](https://www.opelbook.ru/img/astra/4390.jpg)

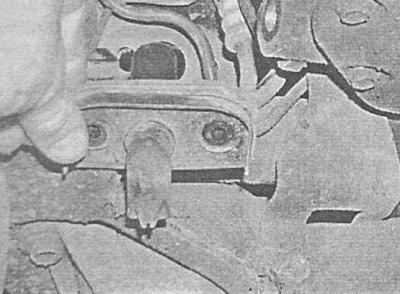

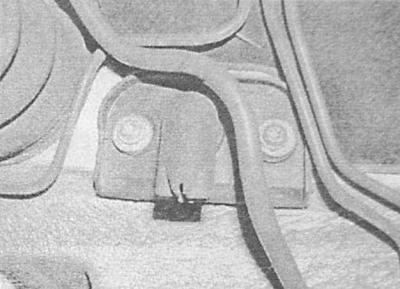

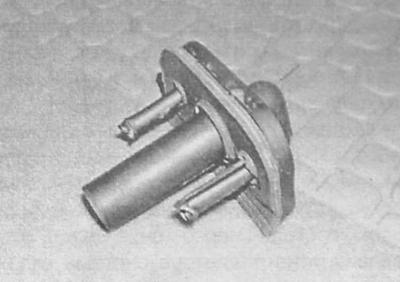

6. Выверните два крепежных болта и снимите с панели пола предназначенный для отвода конденсата дренажный узел.
![](https://www.opelbook.ru/img/astra/4391.jpg)
![](https://www.opelbook.ru/img/astra/4392.jpg)
Демонтаж дренажного узла возможен и без предварительного снятия опоры, однако работа при этом существенно усложняется.
7. Опорожните систему охлаждения (см. Главу Текущее обслуживание).
8. Снимите с ветрового стекла пластиковую вставку, выверните крепежные болты и снимите нижнюю укрывающую панель.

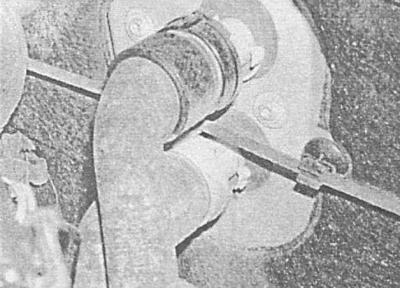

9. В двигательном отсеке отсоедините шланги отопителя от патрубков теплообменника, - предварительно промаркируйте шланги с целью гарантии правильности их подключения при сборке.
![](https://www.opelbook.ru/img/astra/4393.jpg)
Фирменные шланги оборудованы разъемами быстрой стыковки.
10. На оборудованных К/В моделях выверните штуцерный болт разъема рефрижераторной трубки на расширительном клапане.
11. Отведите корпуса воздухораспределителей от верхней части перегородки двигательного отсека.

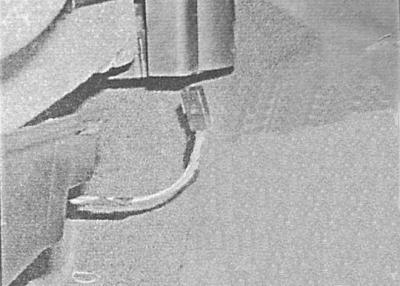

12. На оборудованных К/В моделях отсоедините электропроводку от клапана отсечки охлаждающей жидкости.
![](https://www.opelbook.ru/img/astra/4394.jpg)

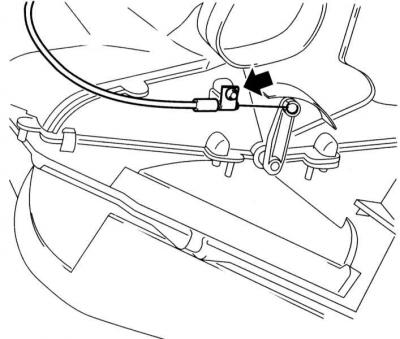

13. В салоне автомобиля отсоедините электропроводку от сервомотора циркуляционной заслонки и от электромотора вентилятора отопителя. Отсоедините тросы управления от корпуса отопителя (показан Фиксатор троса привода распределительной заслонки (подача воздуха на верхний уровень), исполнение В) (см. также иллюстрации Подведенные к корпусу отопителя тросы управления (исполнение А) и Подведенные к корпусу отопителя тросы управления (исполнение В)).
![](https://www.opelbook.ru/img/astra/4395.jpg)
14. Вдвоем с помощником высвободите главный корпус отопителя из переборки двигательного отсека и извлеките его из салона.
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов.
В заключение произведите заправку системы охлаждения (см. Главу Текущее обслуживание). При соответствующей комплектации отгоните автомобиль в специализированную мастерскую для перезарядки системы кондиционирования. При установке рулевой поперечины перед затягиванием болтов удостоверьтесь, что верхние направляющие были установлены на свои штатные места.
