Снятие
Электромотор «Delphi»
1. Снимите вещевой ящик (см. Главу Кузов).
2. Снимите нижнюю секцию отделки панели приборов со стороны пассажира, затем, если требуется, отпустите фиксатор и снимите воздуховод отопителя.

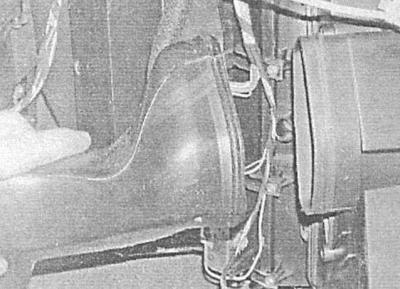

3. Снимите нижнюю защитную панель с лицевой панели со стороны пассажира. Отпустите фиксатор и снимите воздуховод со стороны корпуса отопителя.
![](https://www.opelbook.ru/img/astra/4375.jpg)

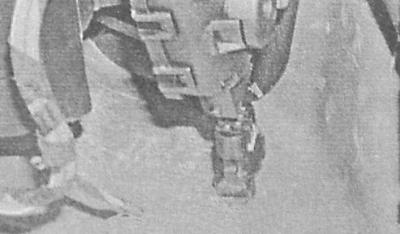

4. Временно включите зажигание и выберите режим замкнутой циркуляции воздуха (см. Руководство по эксплуатации). Выключите зажигание, затем отсоедините электропроводку и приводную тягу от сервомотора заслонки выбора режимов циркуляции.
![](https://www.opelbook.ru/img/astra/4376.jpg)

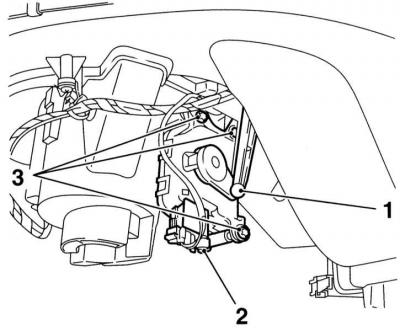

5. Выверните крепежные винты.
![](https://www.opelbook.ru/img/astra/4377.jpg)

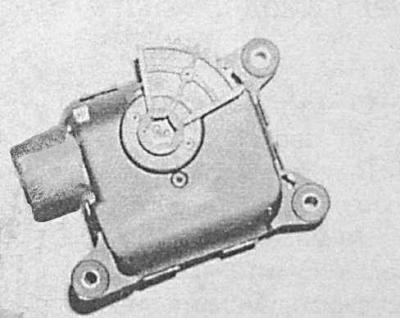

6. Cнимите сервомотор.
![](https://www.opelbook.ru/img/astra/4378.jpg)
Новые сервомоторы устанавливаются на заводе в положение замкнутой циркуляции.

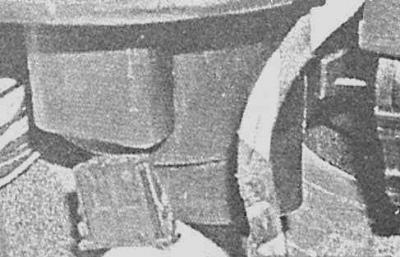

7. Отсоедините электропроводку от приводного электромотора вентилятора отопителя.
![](https://www.opelbook.ru/img/astra/4379.jpg)

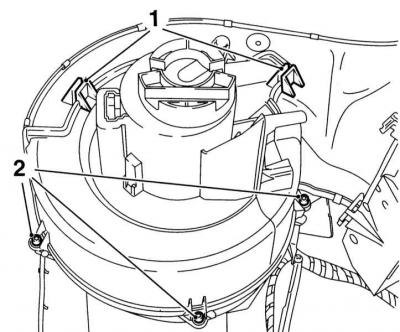

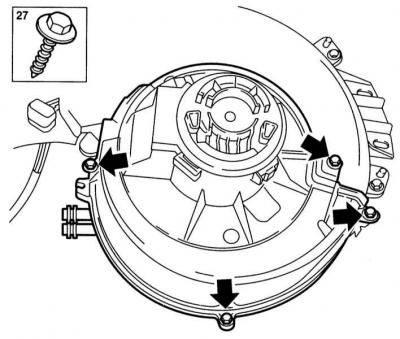

8. Выверните три крепежных болта, отпустите фиксаторы и извлеките электромотор из корпуса.
A — Болты крепления крышки корпуса вентилятора отопителя (исполнение А)
B — Болты крепления крышки корпуса вентилятора отопителя (исполнение В)
A.
![](https://www.opelbook.ru/img/astra/4380.jpg)
B.
![](https://www.opelbook.ru/img/astra/4381.jpg)
Электромотор «Behr»
1. Временно включите зажигание и выберите режим замкнутой циркуляции воздуха (см. Руководство по эксплуатации). Выключите зажигание, затем отсоедините электропроводку и приводную тягу от сервомотора заслонки выбора режимов циркуляции, выверните крепежные винты и снимите сервомотор.
Новые сервомоторы устанавливаются на заводе в положение замкнутой циркуляции.
2. Выверните пять крепежных болтов и отпустите фиксатор. Извлеките электромотор из корпуса вентиляторной сборки, - обратите внимание, что в канавку корпуса укладывается герметик, - тщательно прочистите канавку.
Установка
Установка производится в обратном порядке.
1. При установке мотора Behr не забудьте заполнить герметиком приемную канавку на корпусе сборки. Проследите, чтобы главная шестерня сервомотора правильным образом вошла в зацепление с главной шестерней заслонки.
