Электрические схемы для световых приборов и фар (до февраля 1992 года) (Opel Astra F)

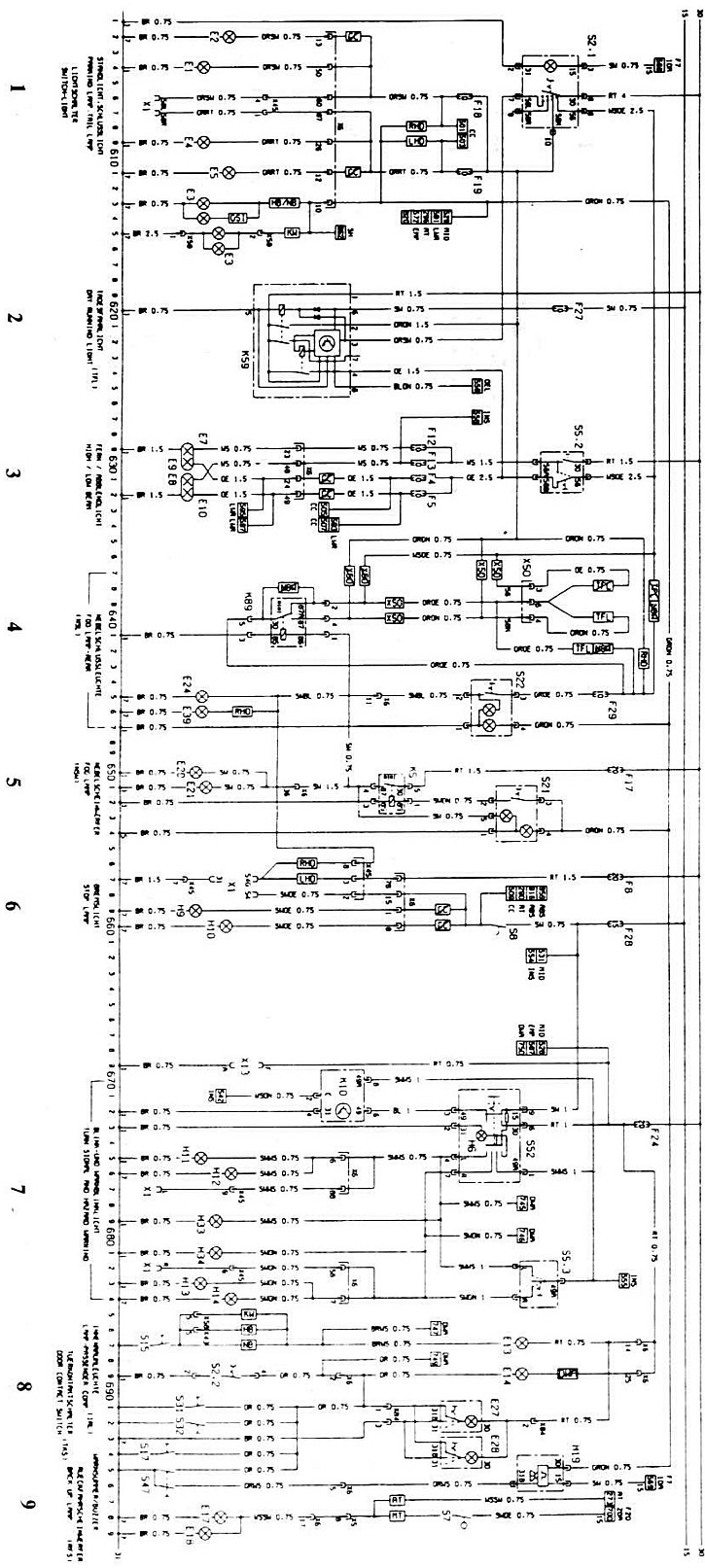

Принципиальная электрическая схема для моделей с 30 плавкими предохранителями в коробке (примерно до февраля 1992 г.) (продолжение)

1 — выключатель освещения; 2 — приборы световой сигнализации при движении днем; 3 — дальний/ближний свет; 4 — задние противотуманные фары; 5 — противотуманная фара; 6 — стоп-сигнал; 7 — сигнал поворота; 8 — контакт двери; 9 — движение задним ходом
