Перед заменой выключите зажигание и выключатель соответствующей лампы.
Передние парковочные огни и указатели поворота моделей Corsa и Combo
Процедура замены ламп передних парковочных огней и указателей поворота на модели Tigra описана в Разделе Замена ламп накаливания в фарах, парковочных огнях и передних указателях поворота модели Tigra.
1. Для обеспечения доступа к правой фаре снимите рукав воздухозаборника (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов).
2. Разъедините разъем на цоколе лампы.
3. Прижмите патрон лампы к отражателю, освободите его поворотом влево и выньте из отражателя.

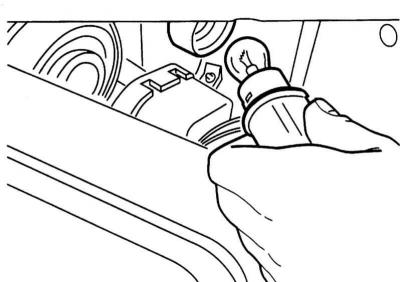

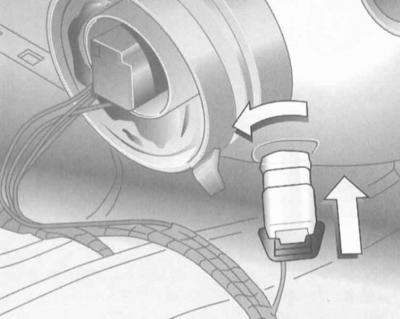

Замена лампы переднего парковочного огня
Замена лампы переднего указателя поворота
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Вставьте патрон в отражатель и зафиксируйте патрон поворотом вправо.
(Текст скопирован с веб-портала: «OPELBOOK»)
7. Соедините разъем.
8. При замене лампы переднего правого парковочного огня или указателя поворота вставьте в воздушный фильтр воздуховод и зафиксируйте его рукав, повернув фиксатор на 90 град.
Боковой повторитель поворота
1. Осторожно подденьте корпус рассеивателя бокового повторителя поворота пластмассовым клином или обвернутой ветошью отверткой и отделите его от переднего крыла. Разъедините разъем.

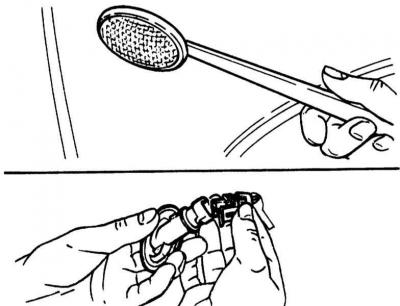

Снятие бокового повторителя поворота
2. Выньте патрон из рассеивателя.
3. Вдавите лампу в патрон, поверните ее влево и выньте.
4. Вставьте в патрон новую лампу и закрепите ее поворотом вправо. Соедините разъем.
5. Вставьте патрон в рассеиватель и вдавите последний в переднее крыло.
Противотуманная фара
1. Разъедините разъем снизу фары, при этом вдавите предохранительный крючок.
2. Откройте крышку фары поворотом влево, и отсоедините провод (1).

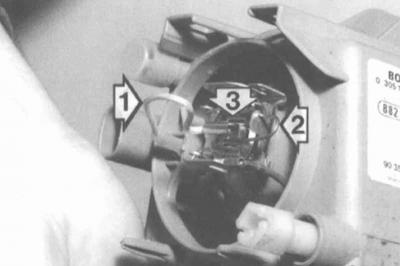

Провод (1), стопор (2) и лампа (3) противотуманной фары
3. Нажмите на пружинный стопор (2) в сторону фары и вверх, затем откройте влево.
4. Замените галогенную лампу (3).
5. Установите пружинный стопор, подсоедините провод.
6. Зафиксируйте крышку поворотом вправо.
7. Соедините разъем.
Задний комбинированный фонарь
1. Откройте крышку в багажном отделении, для чего вытяните стопоры На модели Tigra для этого откройте поворотные замки.

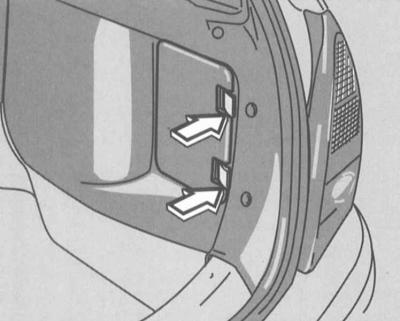

Открывание крышки багажного отделения
2. На трехдверной модели Corsa и на модели Combo сожмите оба стопорных рычага и выньте отражатель из заднего фонаря.

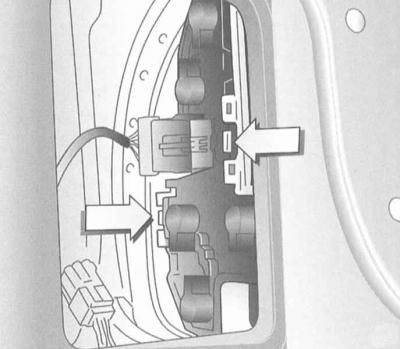

Стопорные рычаги
3. На пятидверной модели Corsa надавите на фиксирующий рычаг вниз и выньте отражатель из заднего фонаря.

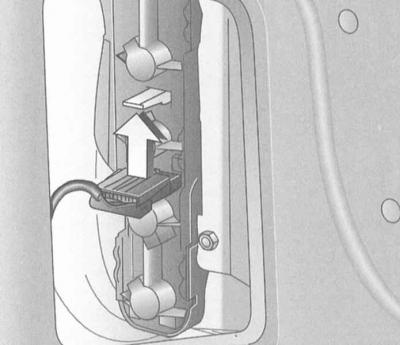

Фиксирующий рычаг
4. На модели Tigra сожмите стопорные лапки держателя лампы справа и слева и выньте держатель лампы.
5. Вдавите в патрон лампу, поверните ее влево и выньте.
6. Вставьте в патрон новую лампу и поверните ее влево.
7. Вставьте отражатель в задний фонарь.
8. Закройте крышку и зафиксируйте ее.
Фонарь освещения номерного знака
1. На моделях Corsa и Combo выньте с помощью отвертки фонарь освещения номерного из бампера.

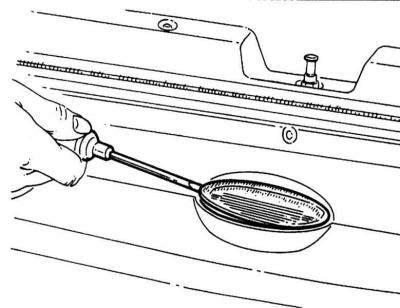

Извлечения фонаря освещения номерного знака
2. На модели Tigra прижмите к центру выступающую планку фонаря освещения номерного знака выньте фонарь из бампера.
3. Вдавите боковую стопорную лапку и снимите рассеиватель.

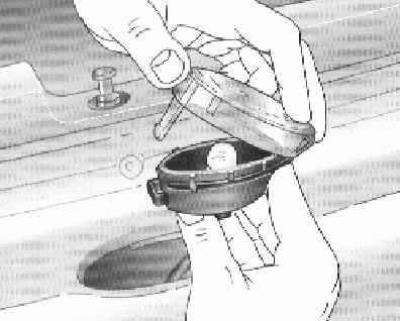

Снятие рассеивателя
4. Вдавите лампу в патрон, поверните влево и выньте.
5. Вставьте в патрон новую лампу и поверните ее влево.
6. Установите рассеиватель и зафиксируйте фонарь в бампере.
