Электрические схемы для световых приборов и фар (с марта 1992 года)

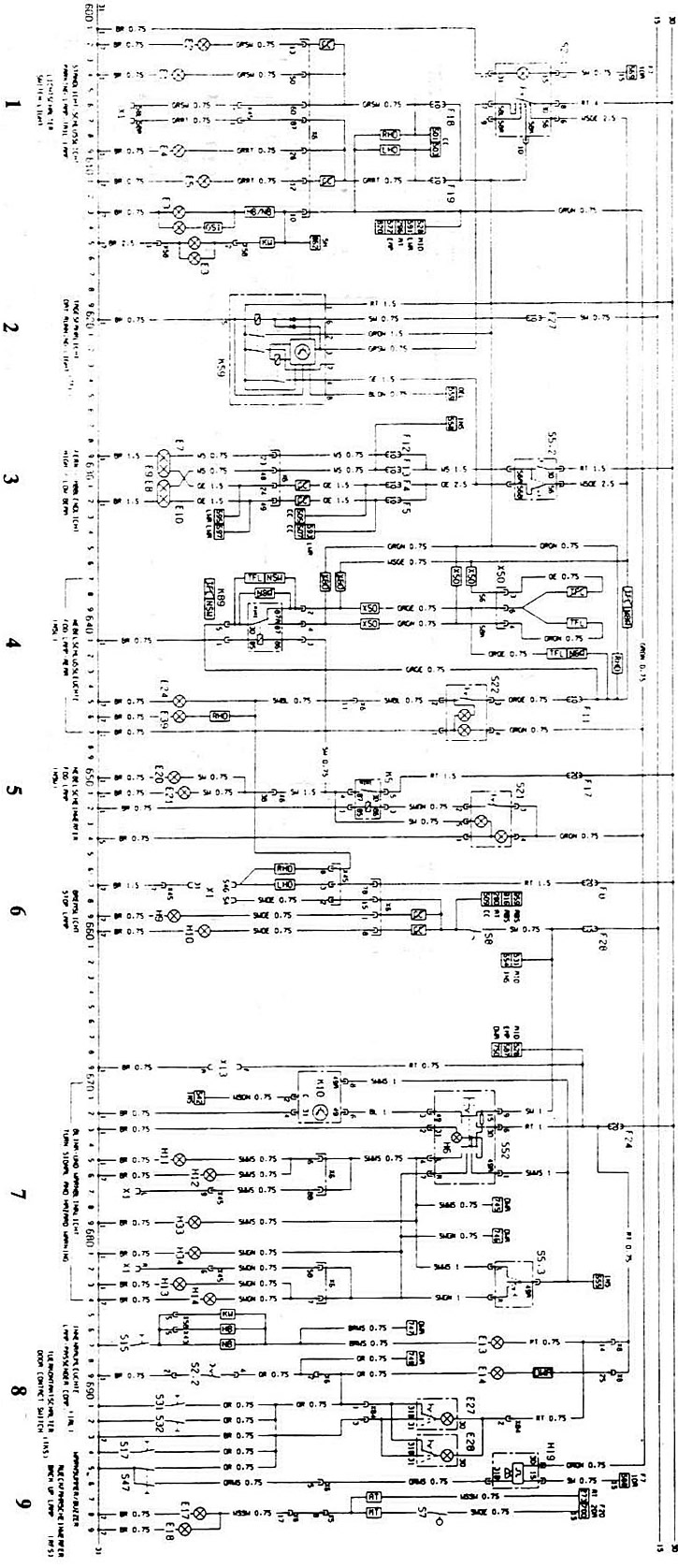

Принципиальная электрическая схема для моделей с 28 плавкими предохранителями в коробке (примерно с марта 1992 г.) (продолжение)

1 — выключатель освещения; 2 — приборы световой сигнализации при движении днем; 3 — дальний/ближний свет фар; 4 — задняя противотуманная фара; 5 — противотуманная фара; 6 — стоп-сигнал; 7 — сигнал поворота; 8 — контакт двери; 9 — движение задним ходом
