Электрические схемы: стеклоочиститель, звуковой сигнал, наружное зеркало (до февраля 1992 года)
0

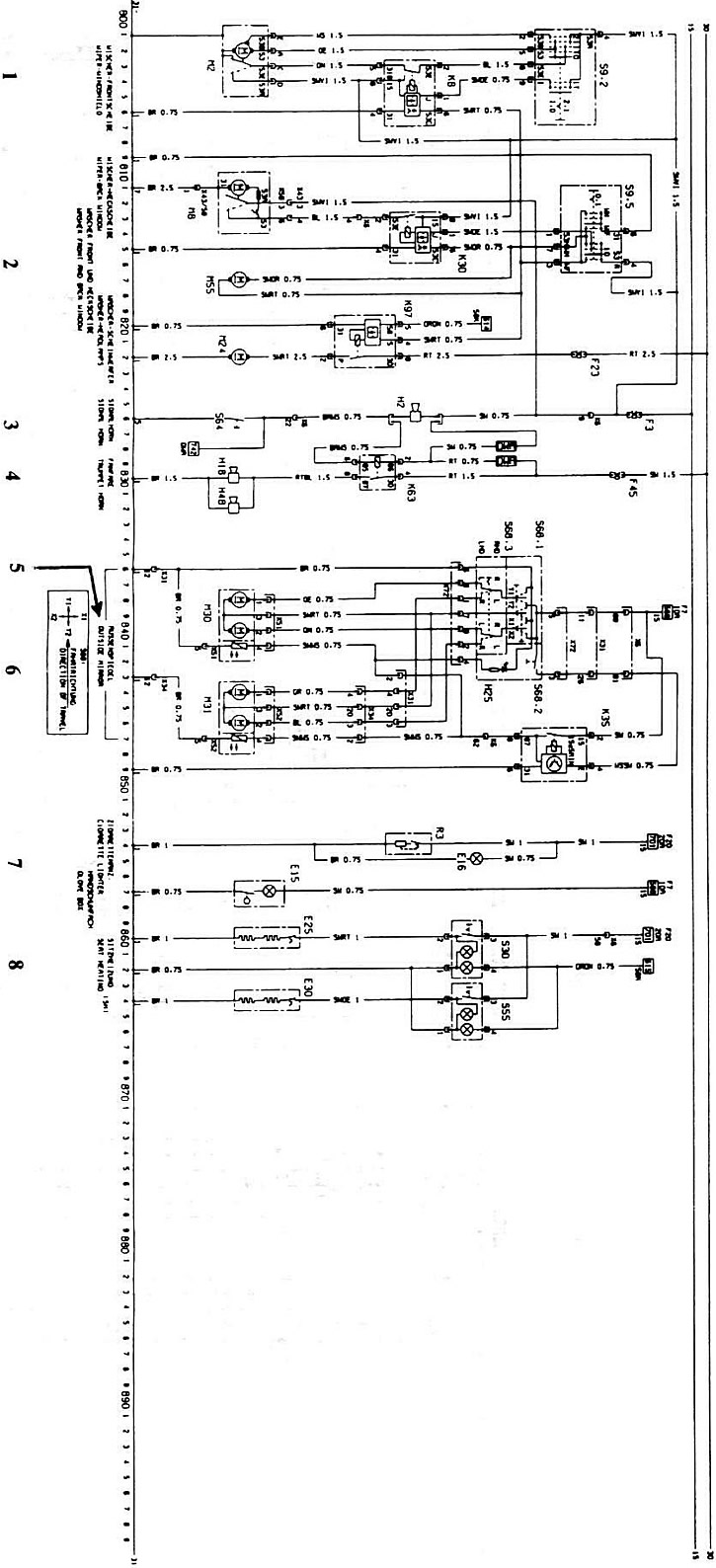

Принципиальная электрическая схема для моделей с 30 плавкими предохранителями в коробке (примерно до февраля 1992 г.) (продолжение)
1 — стеклоочиститель; 2 — стеклоочистители лобового и заднего стекла; 3 — звуковой сигнал; 4 — звуковой сигнал; 5 — наружное зеркало; 6 — направление движения; 7 — вещевой ящик; 8 — подогрев сиденья
