Схемы электрических соединений моделей 1991-1992 гг. выпуска (Opel Omega A)

            0

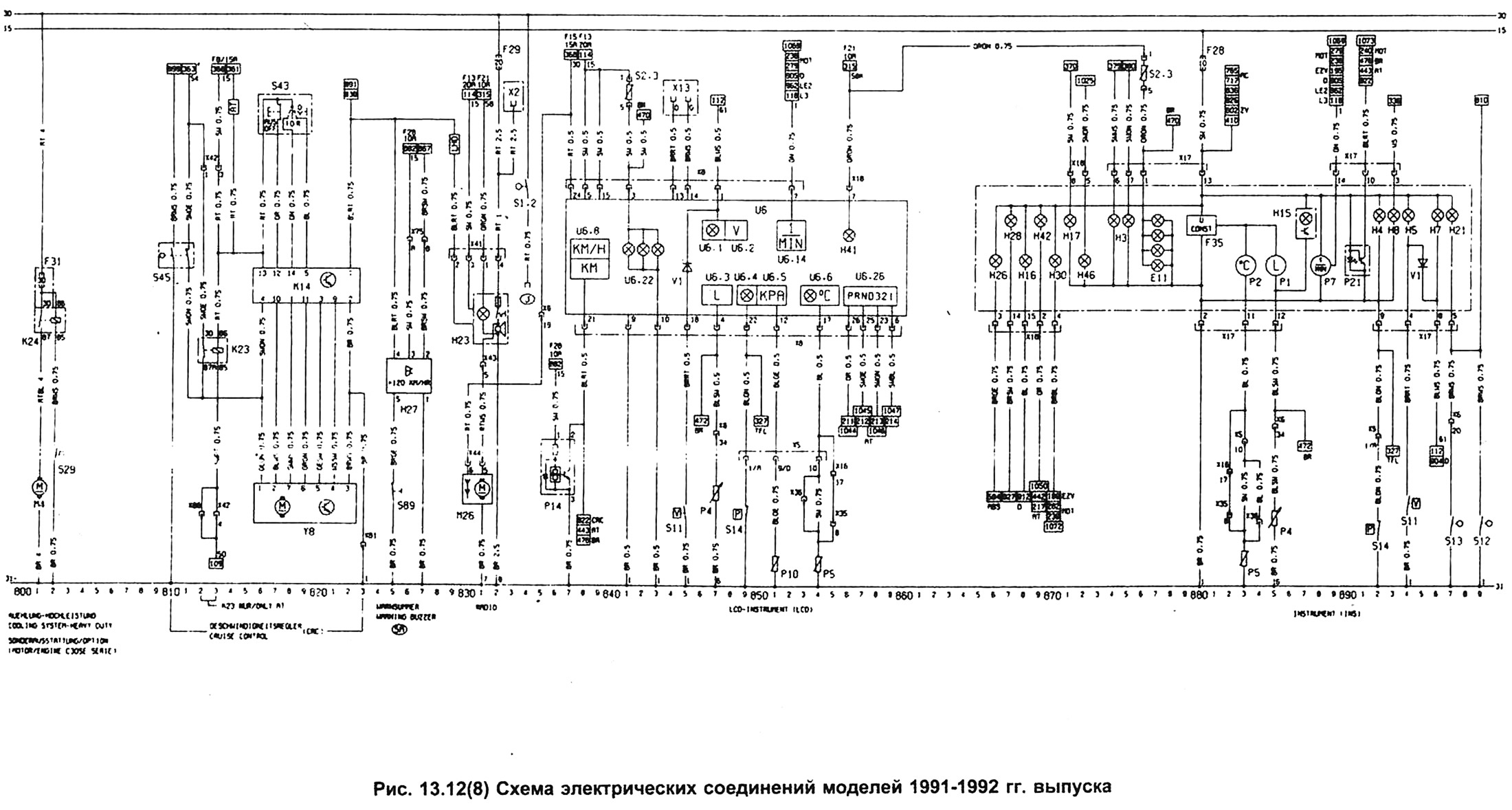

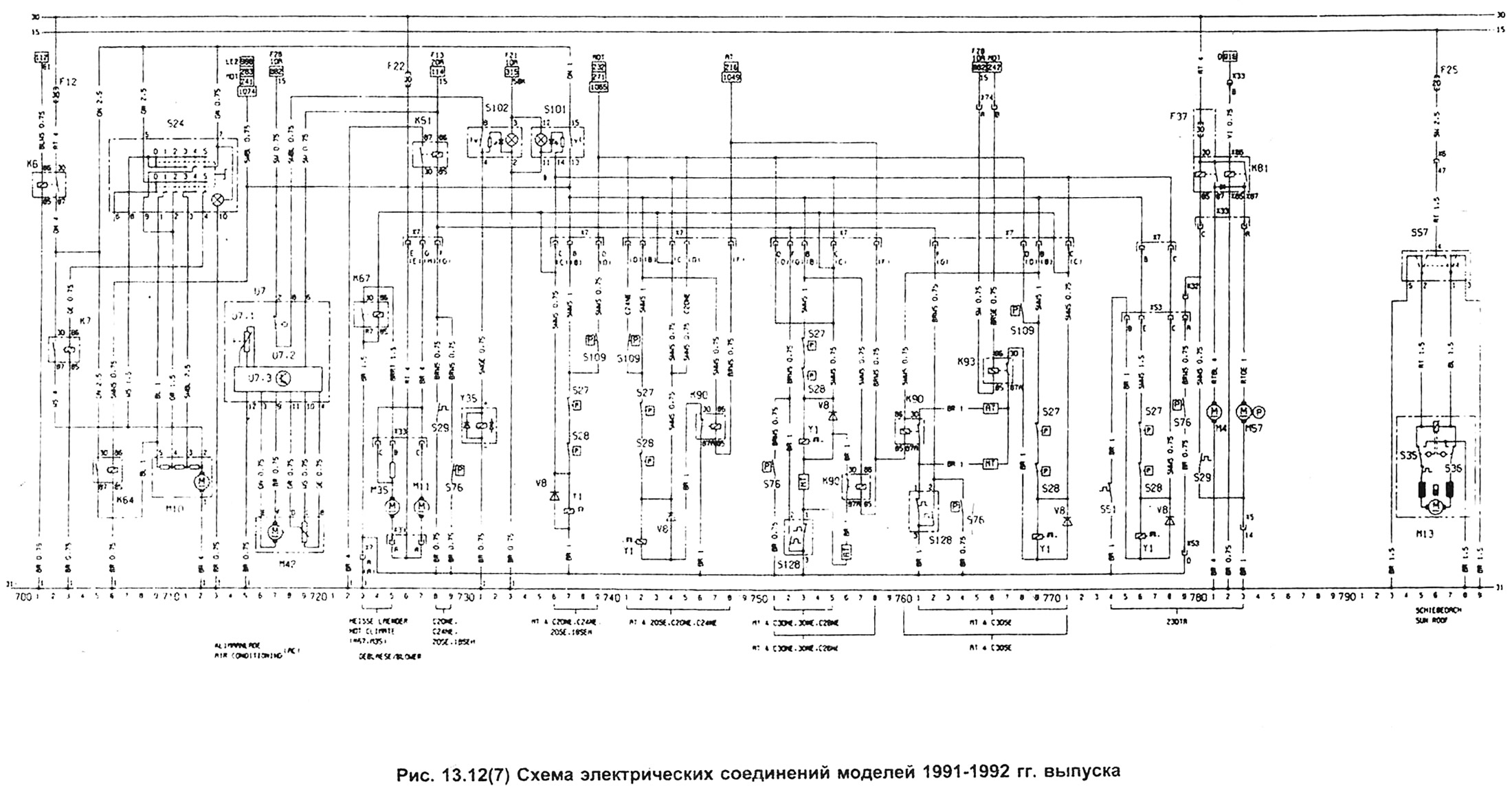

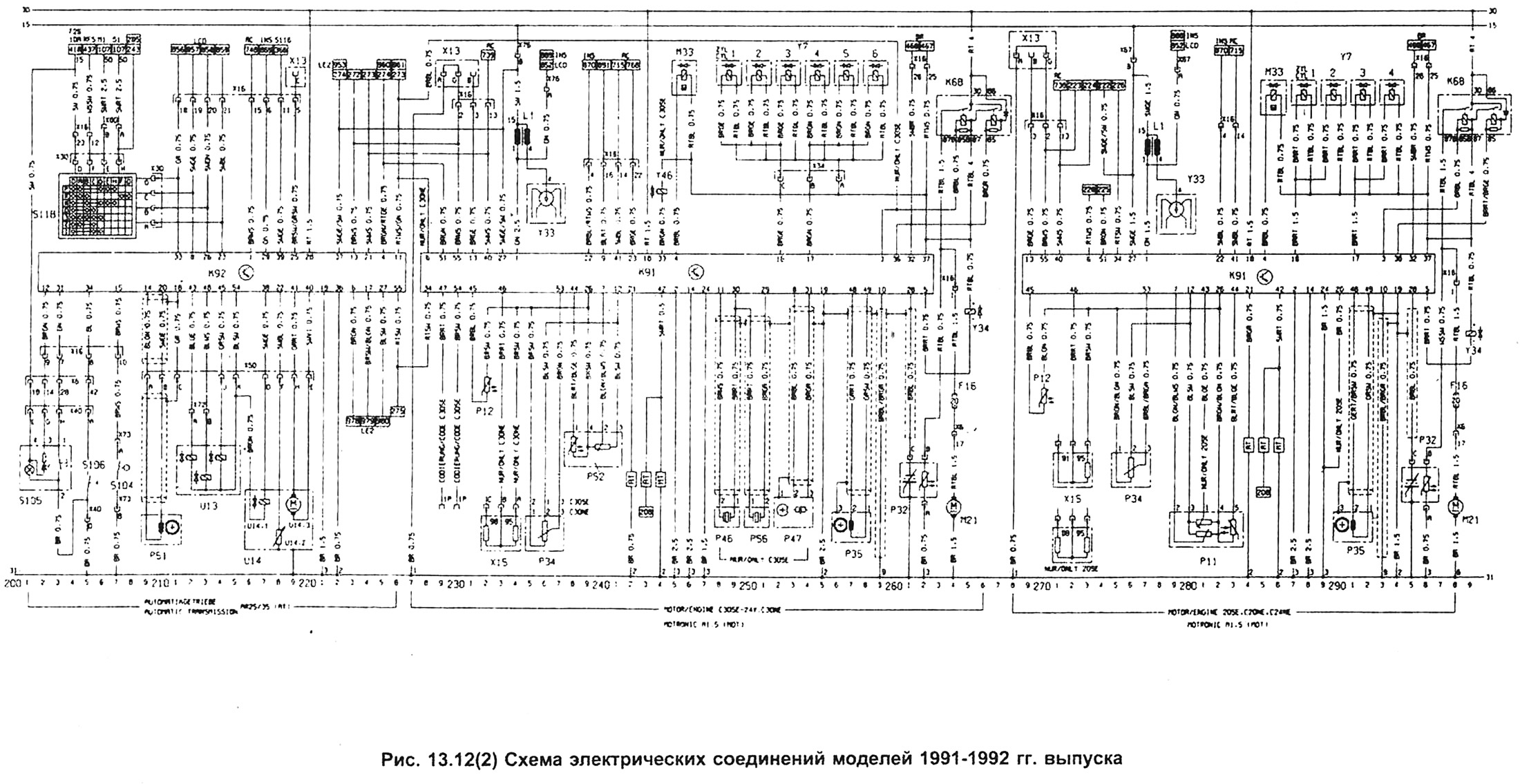

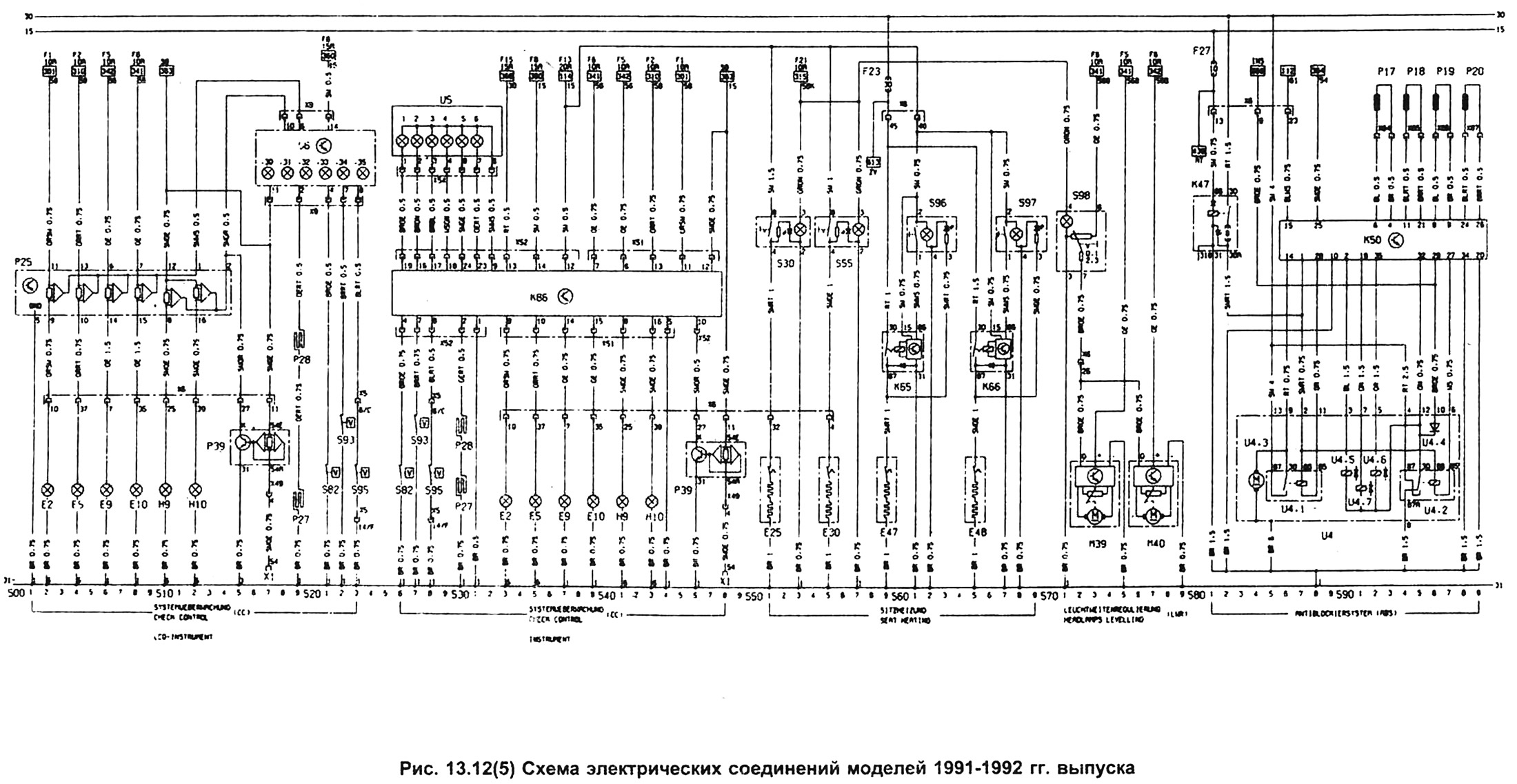

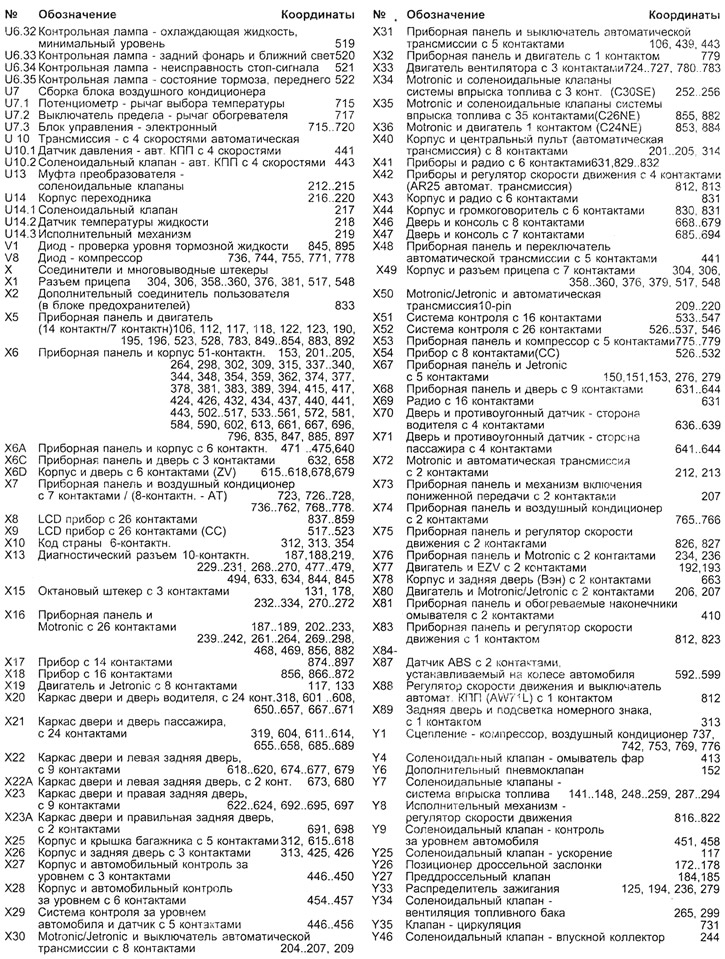

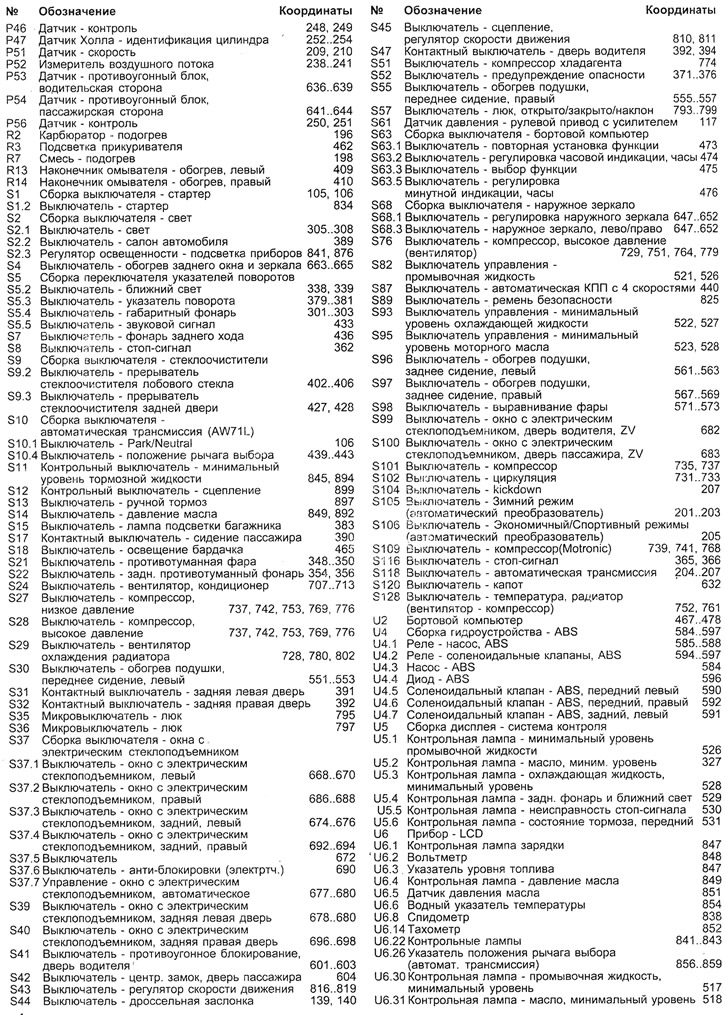

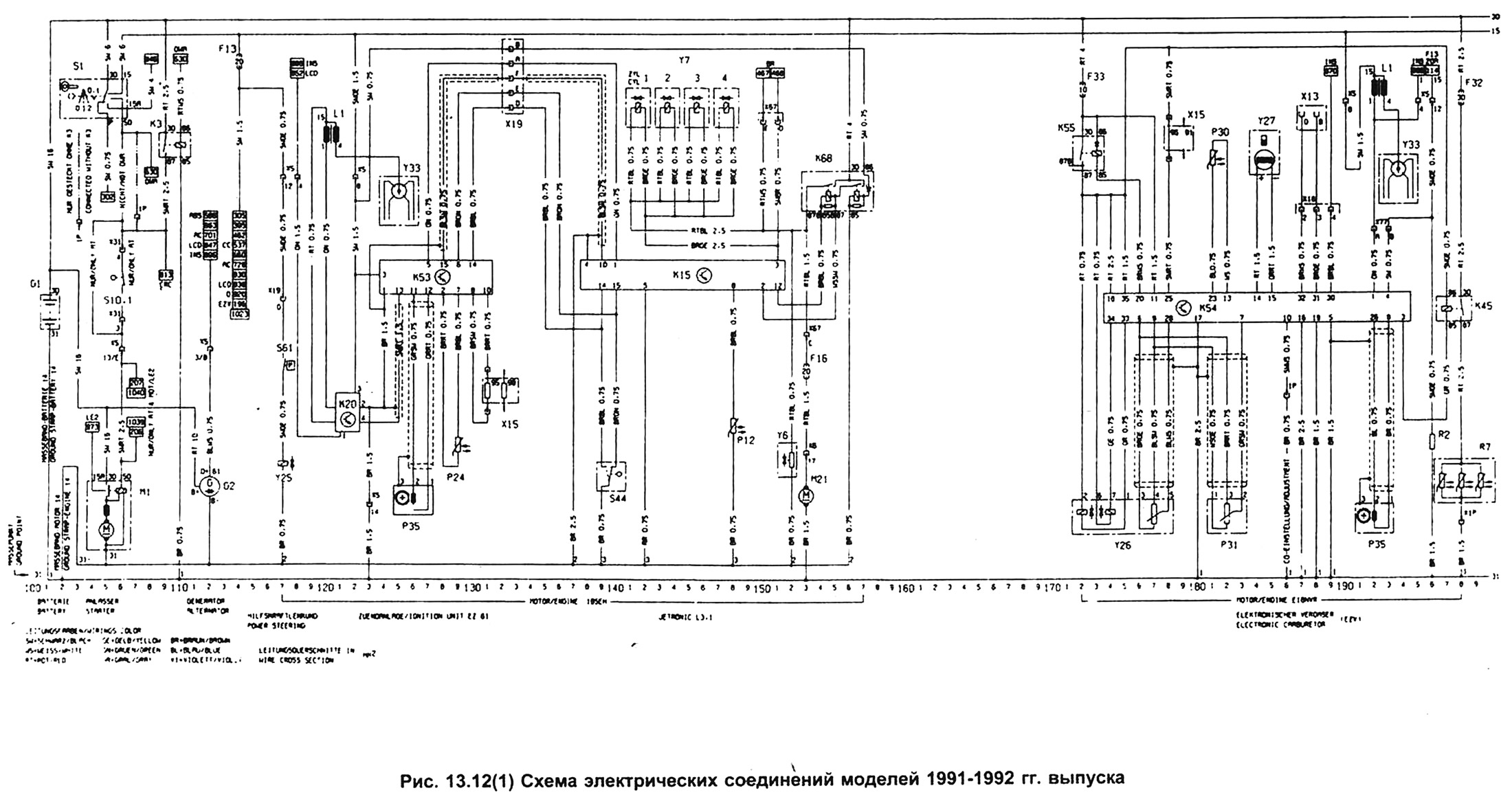

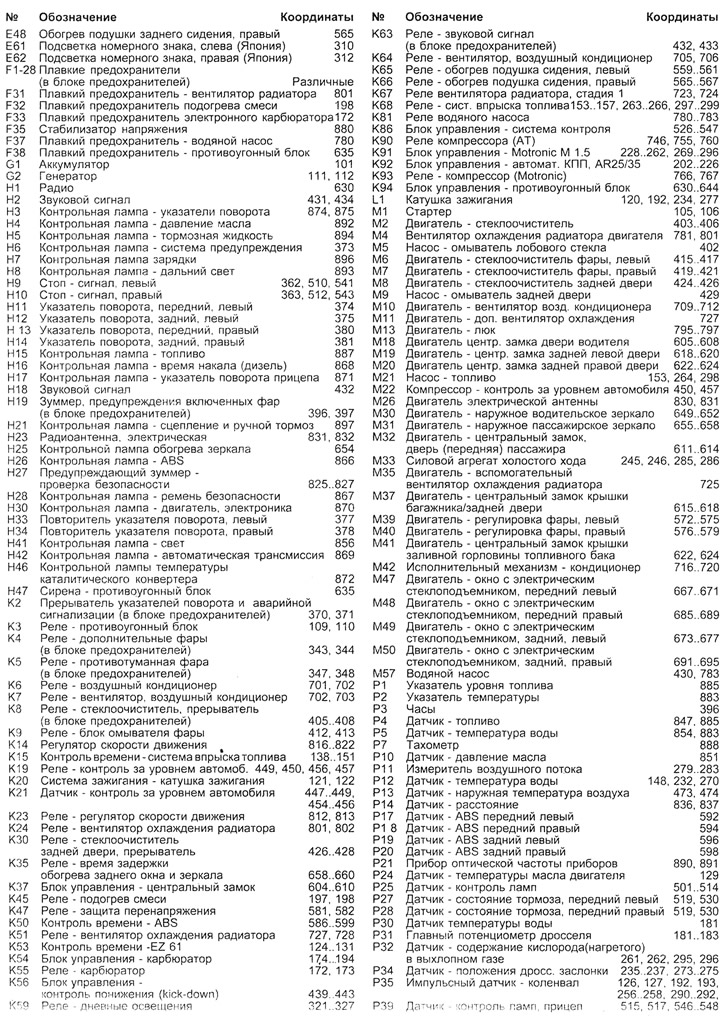

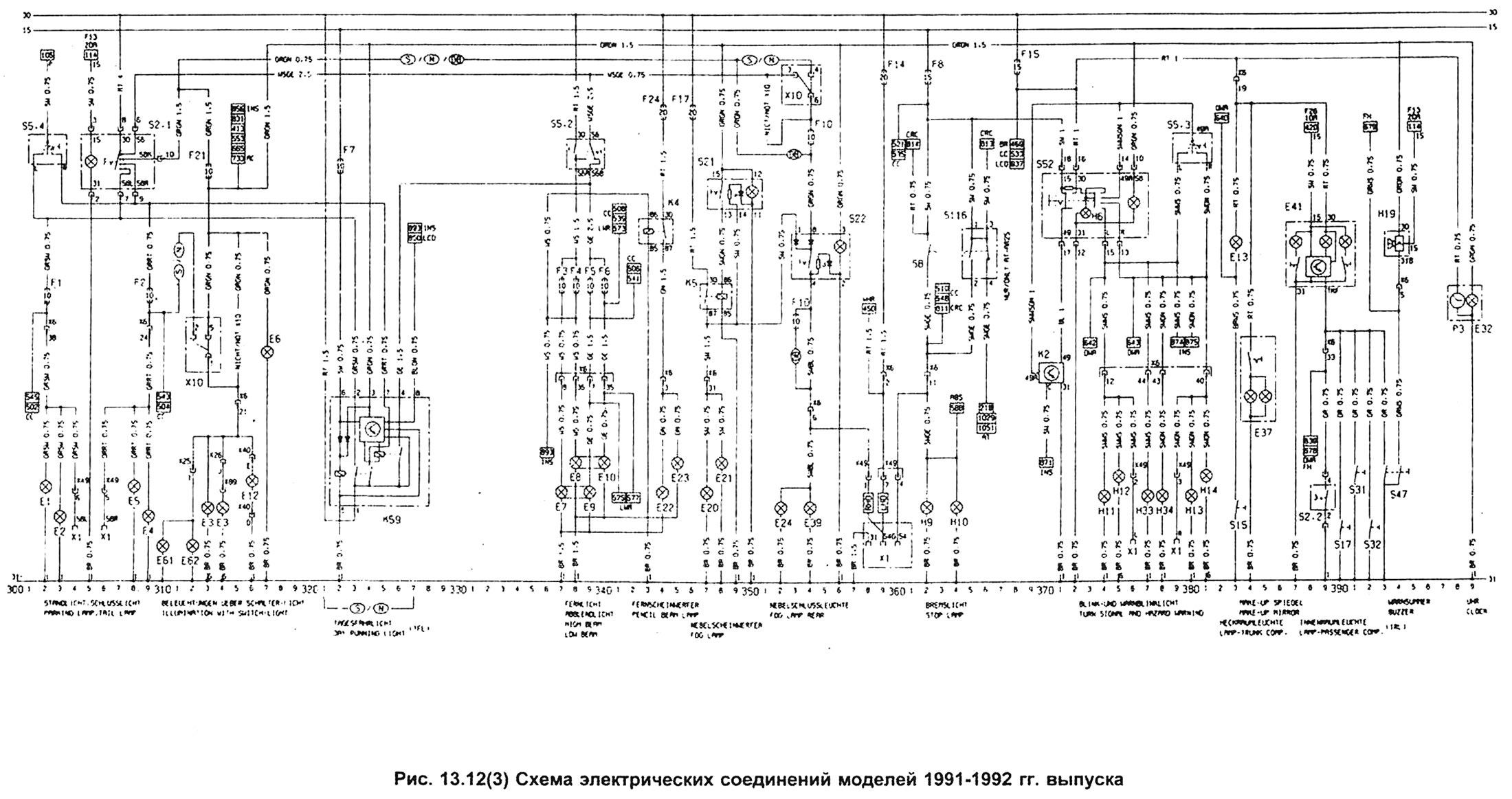

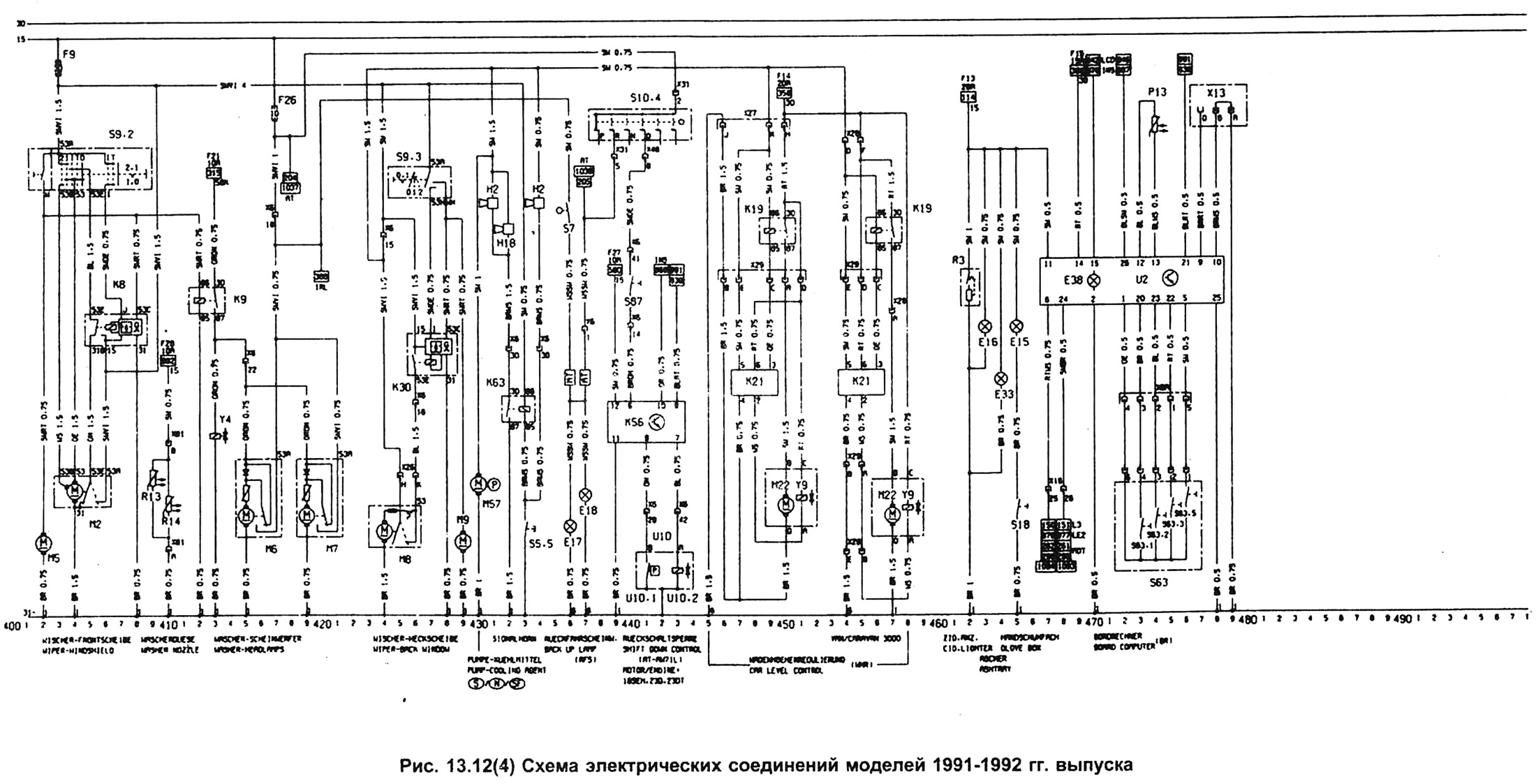

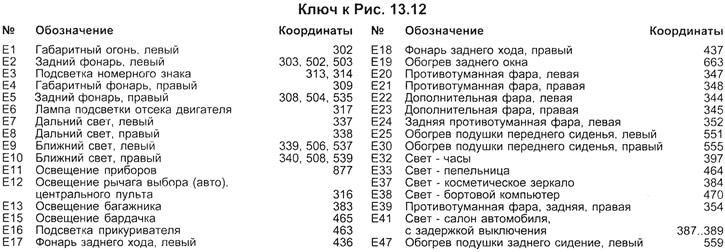

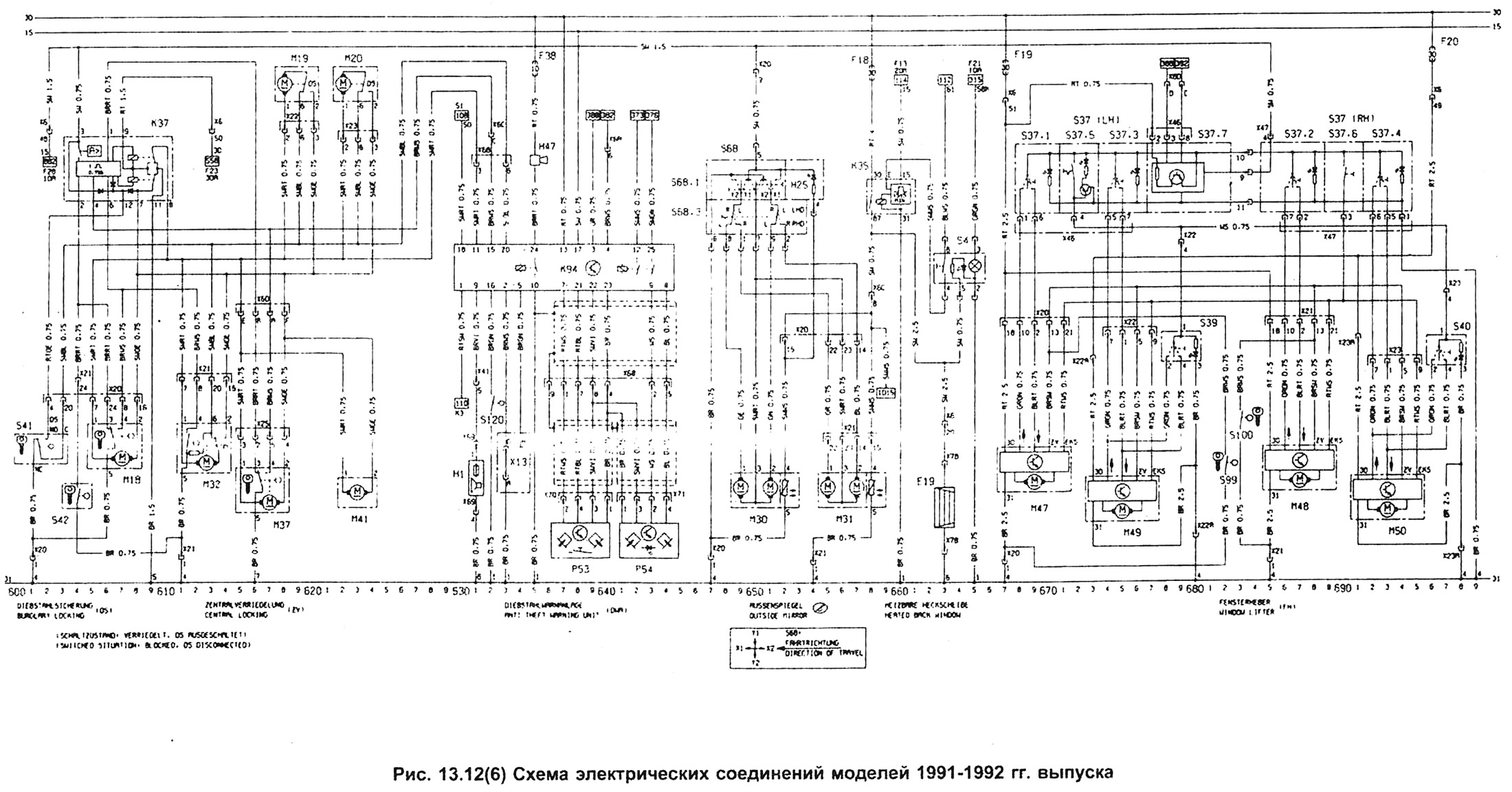

Рис. 13.12. Схемы электрических соединений моделей 1991-1992 гг. выпуска.

Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →

Открыть большую картинку в новой вкладке →

Открыть большую картинку в новой вкладке →

[Оригинал размещен на веб-сайте: OpelBook]

Открыть большую картинку в новой вкладке →
