Схемы электрических соединений моделей 1987-1988 гг. выпуска (Opel Omega A)

            0

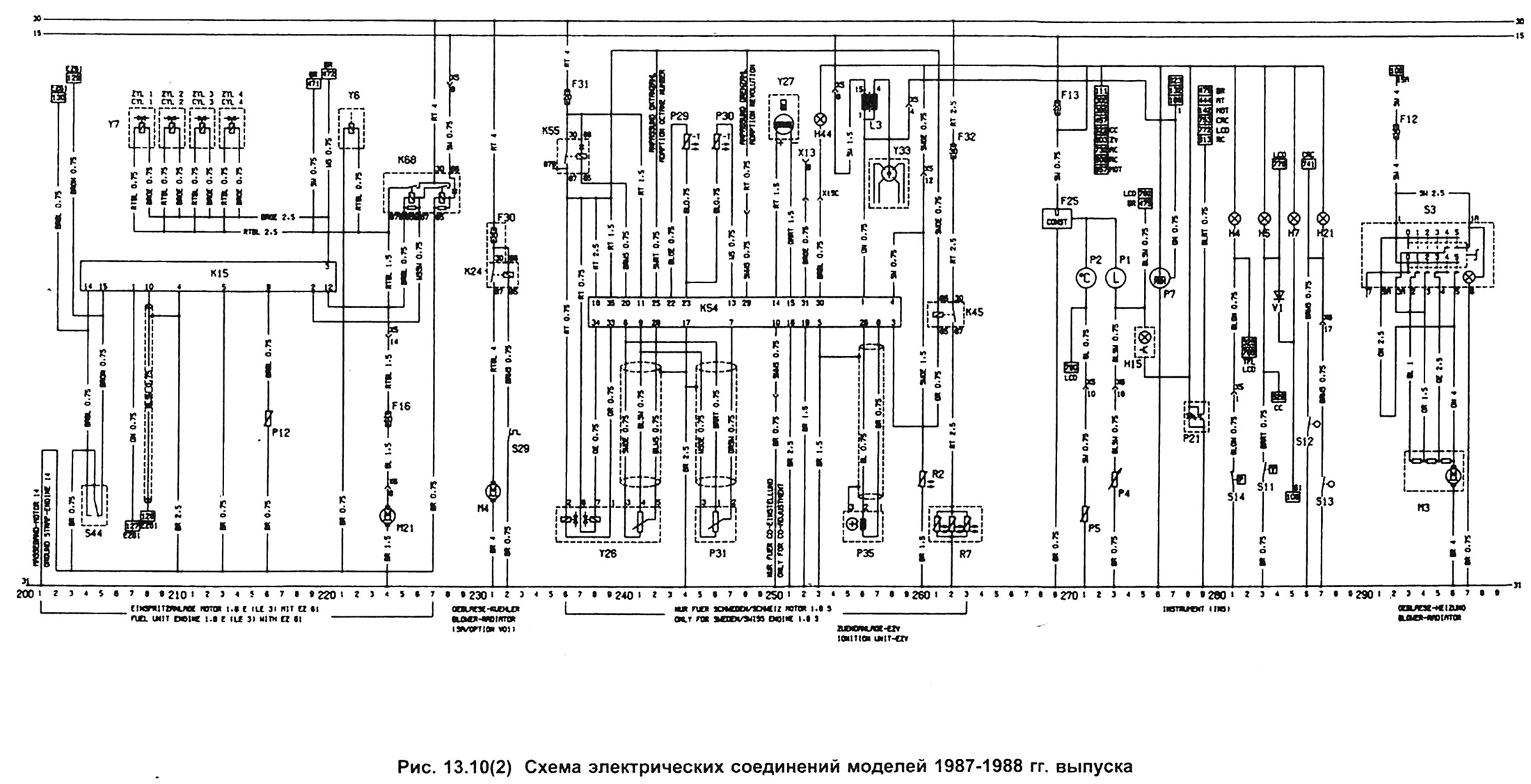

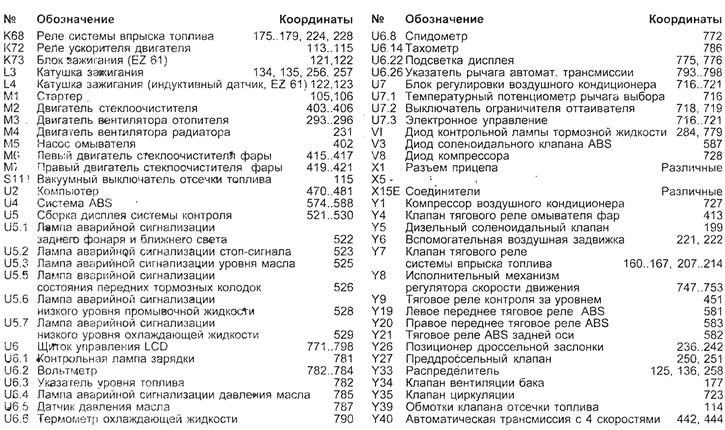

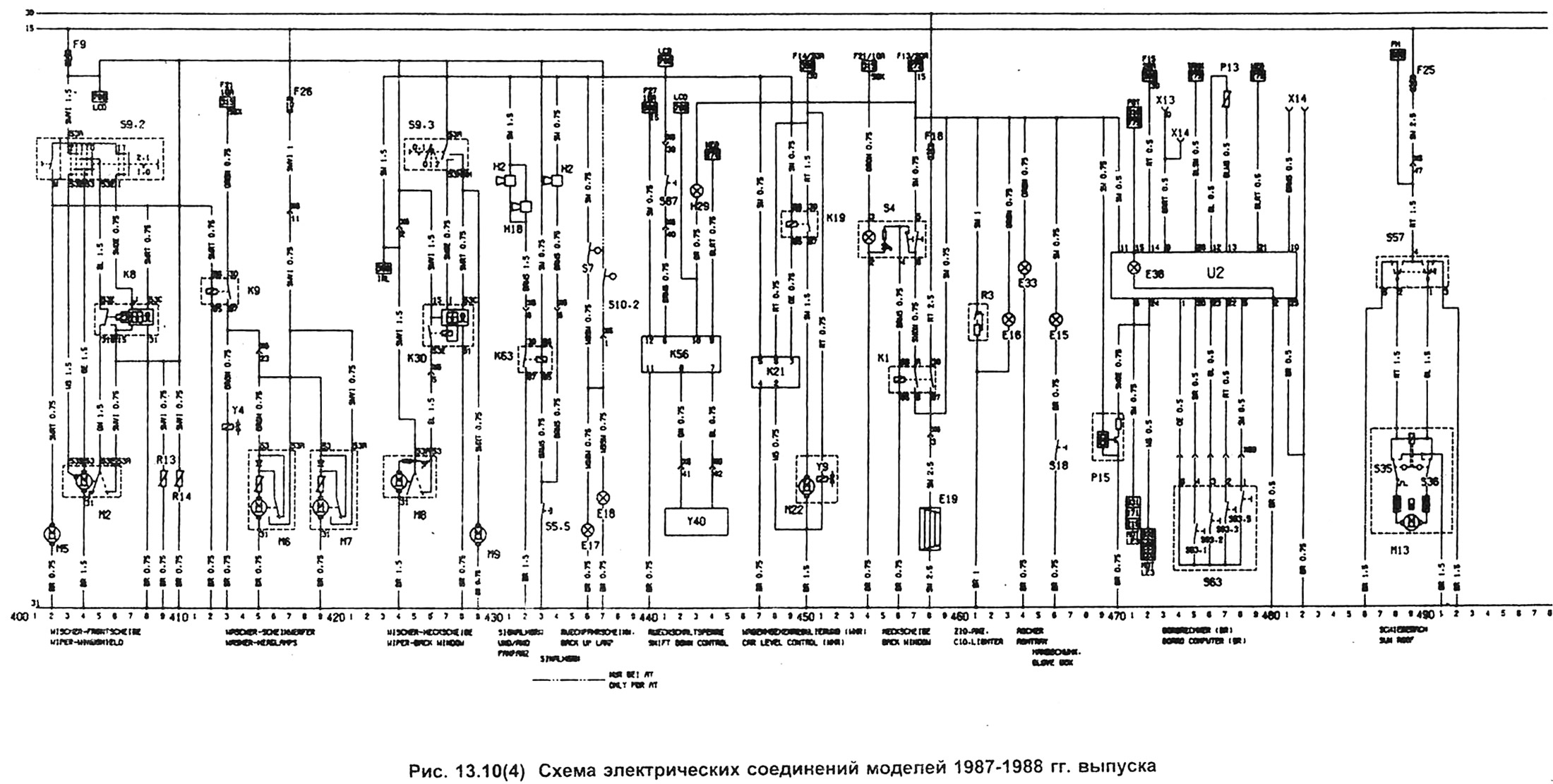

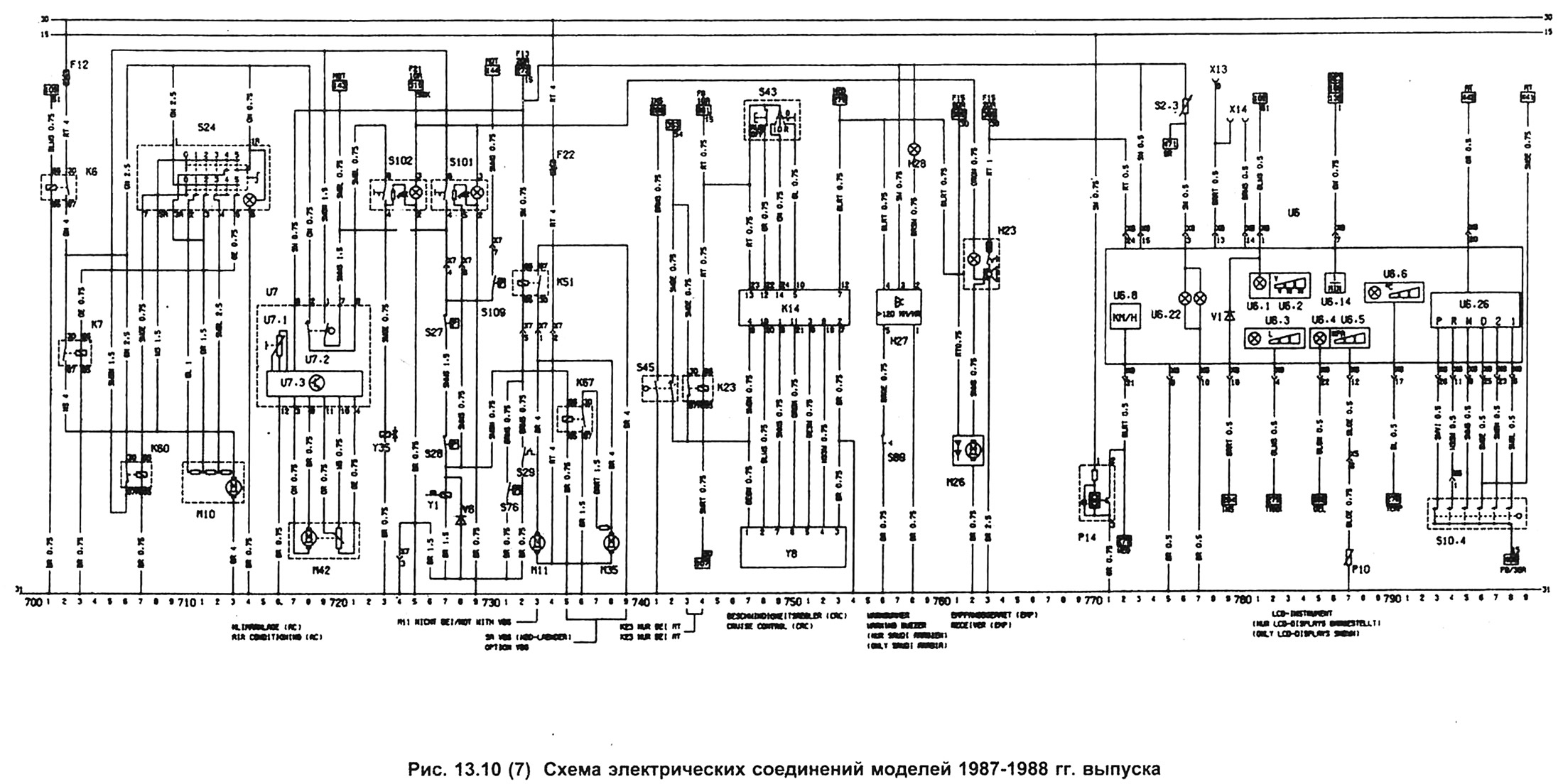

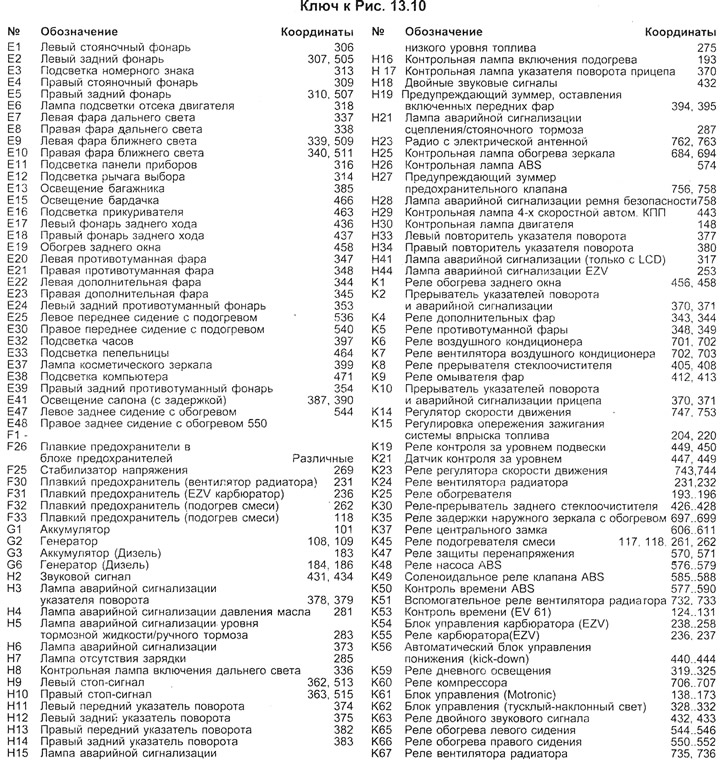

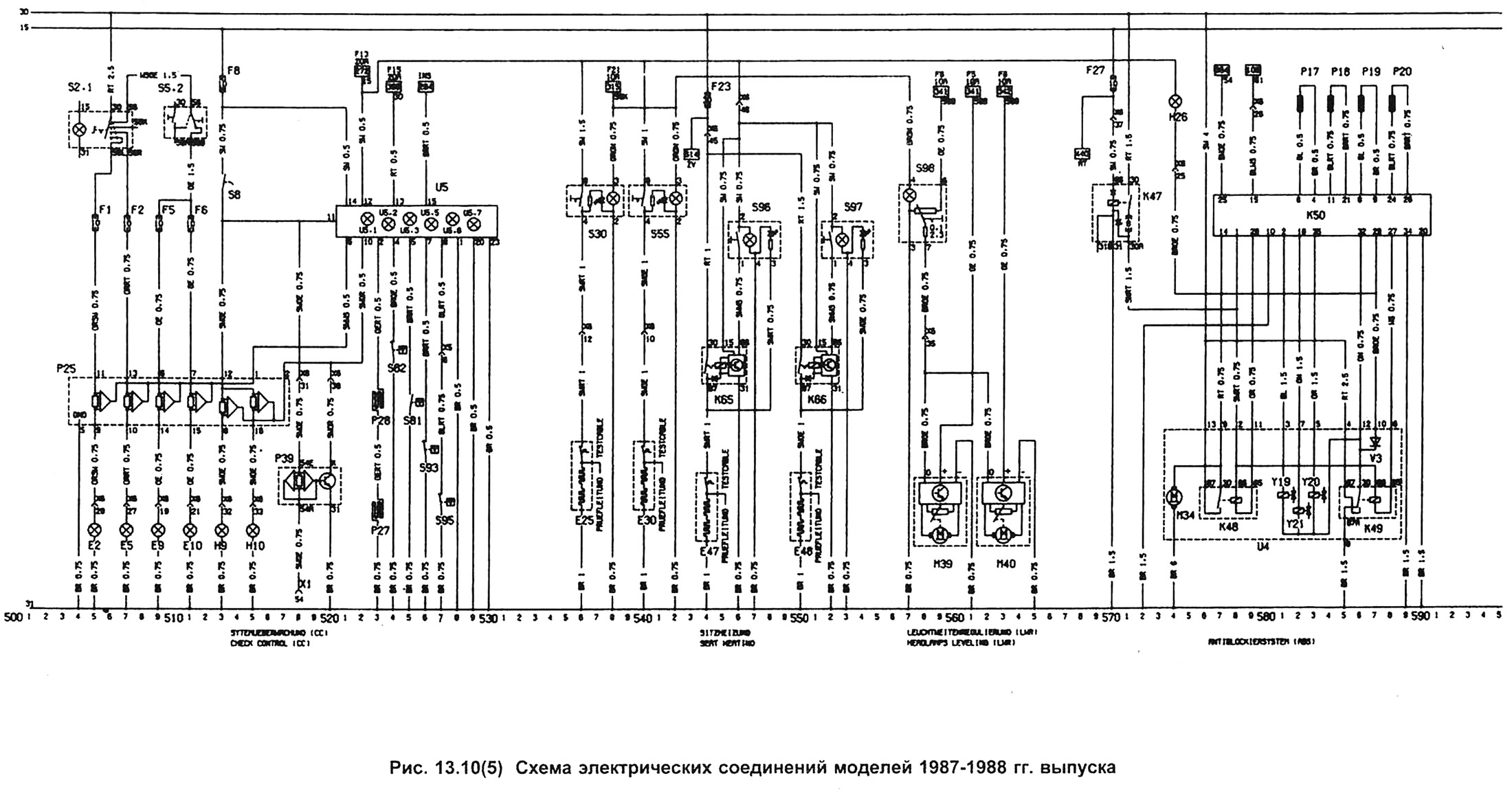

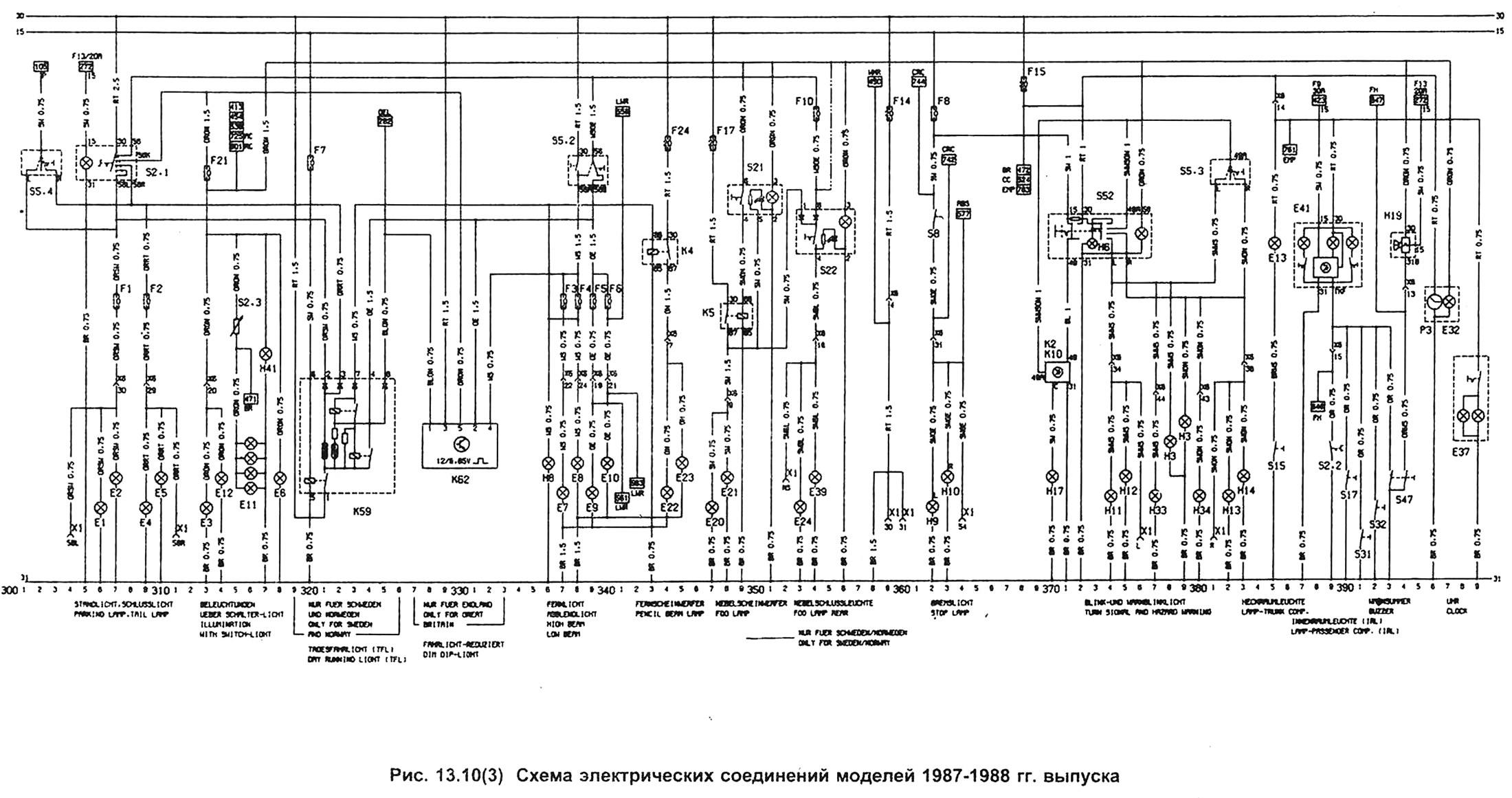

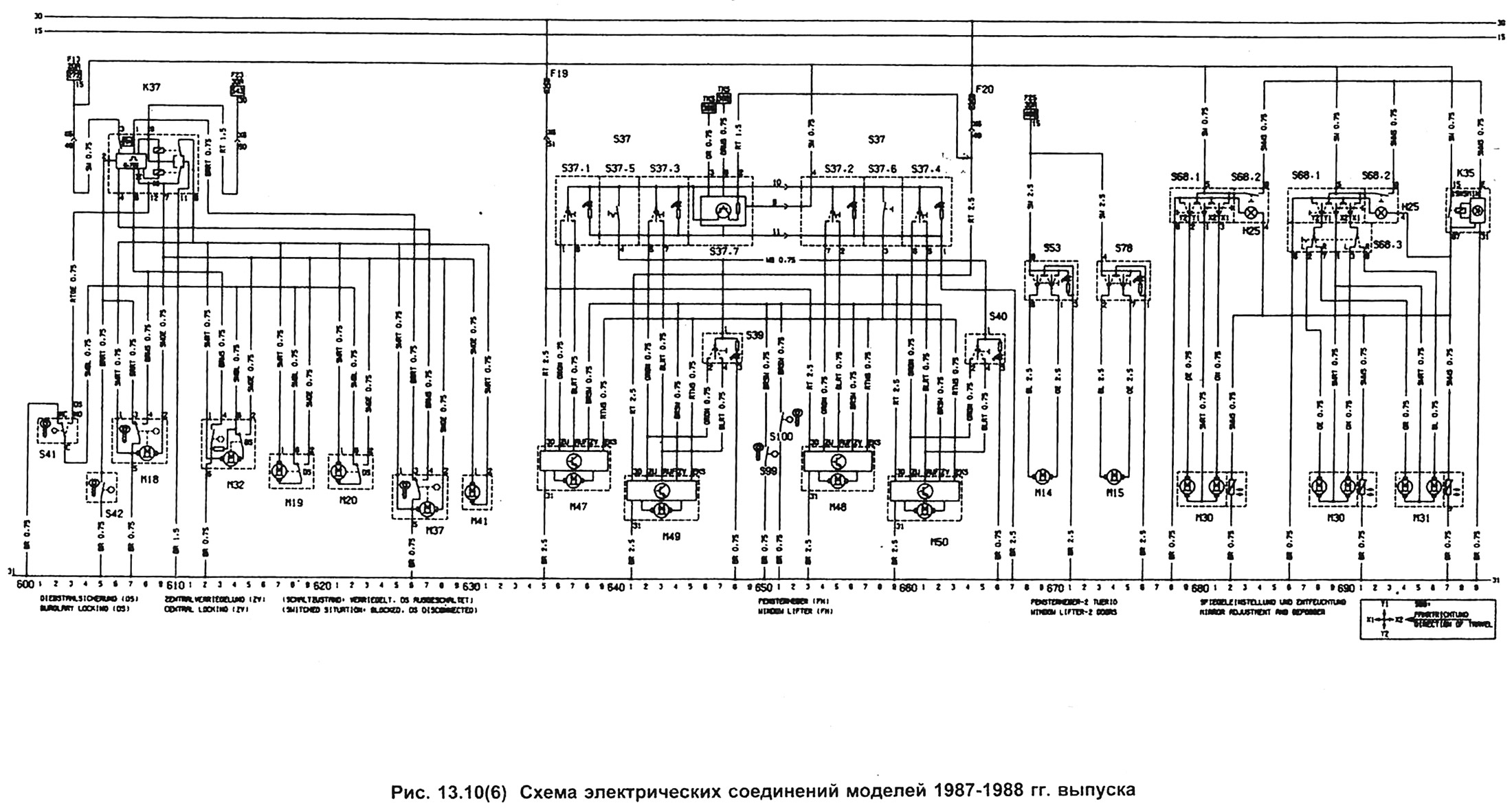

Рис. 13.10. Схемы электрических соединений моделей 1987-1988 гг. выпуска.

Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →

Материал взят с интернет-портала OPELBOOK

Открыть большую картинку в новой вкладке →


Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Зиновьев Кирилл
