Схемы электрических соединений моделей 1989-1990 гг. выпуска (Opel Omega A)

            0

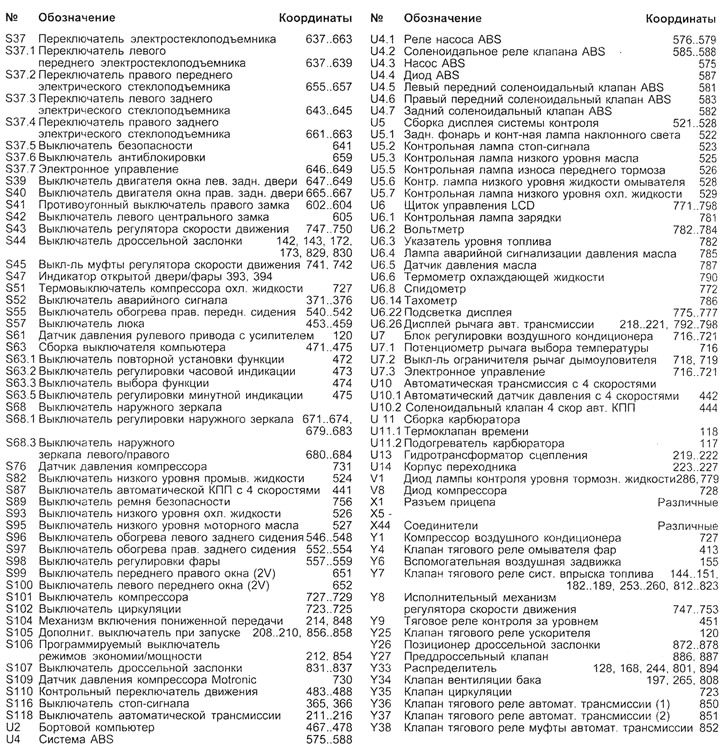

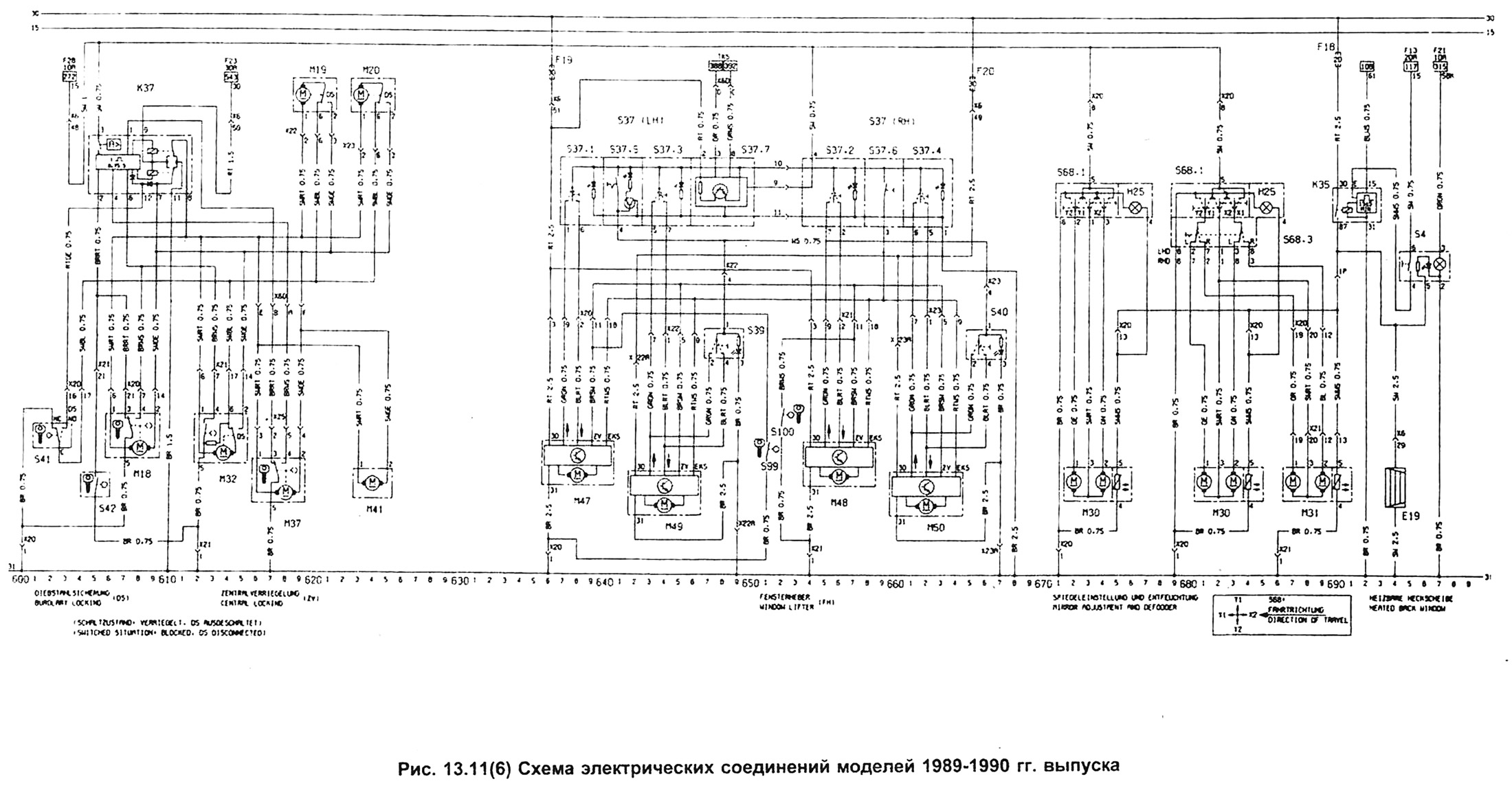

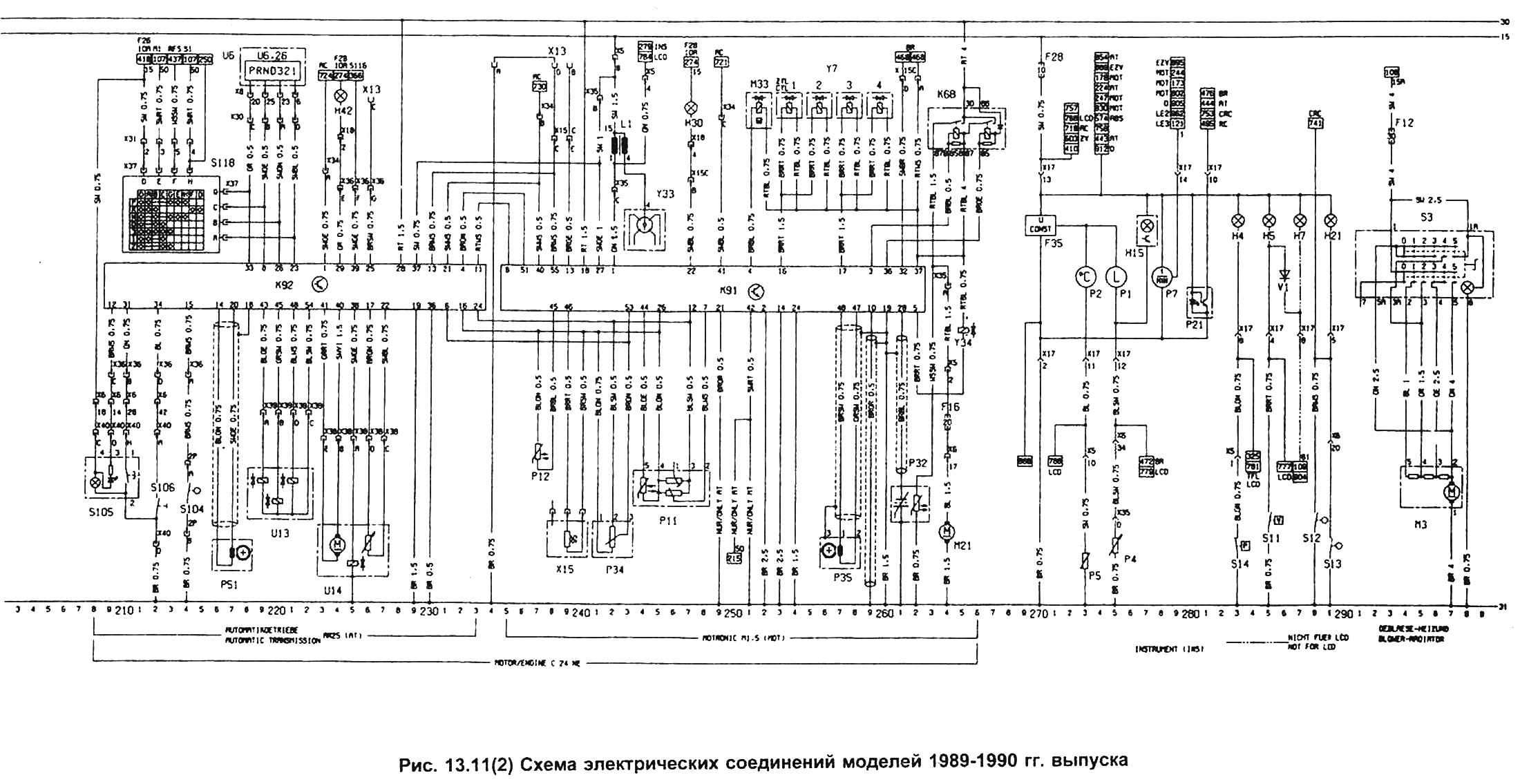

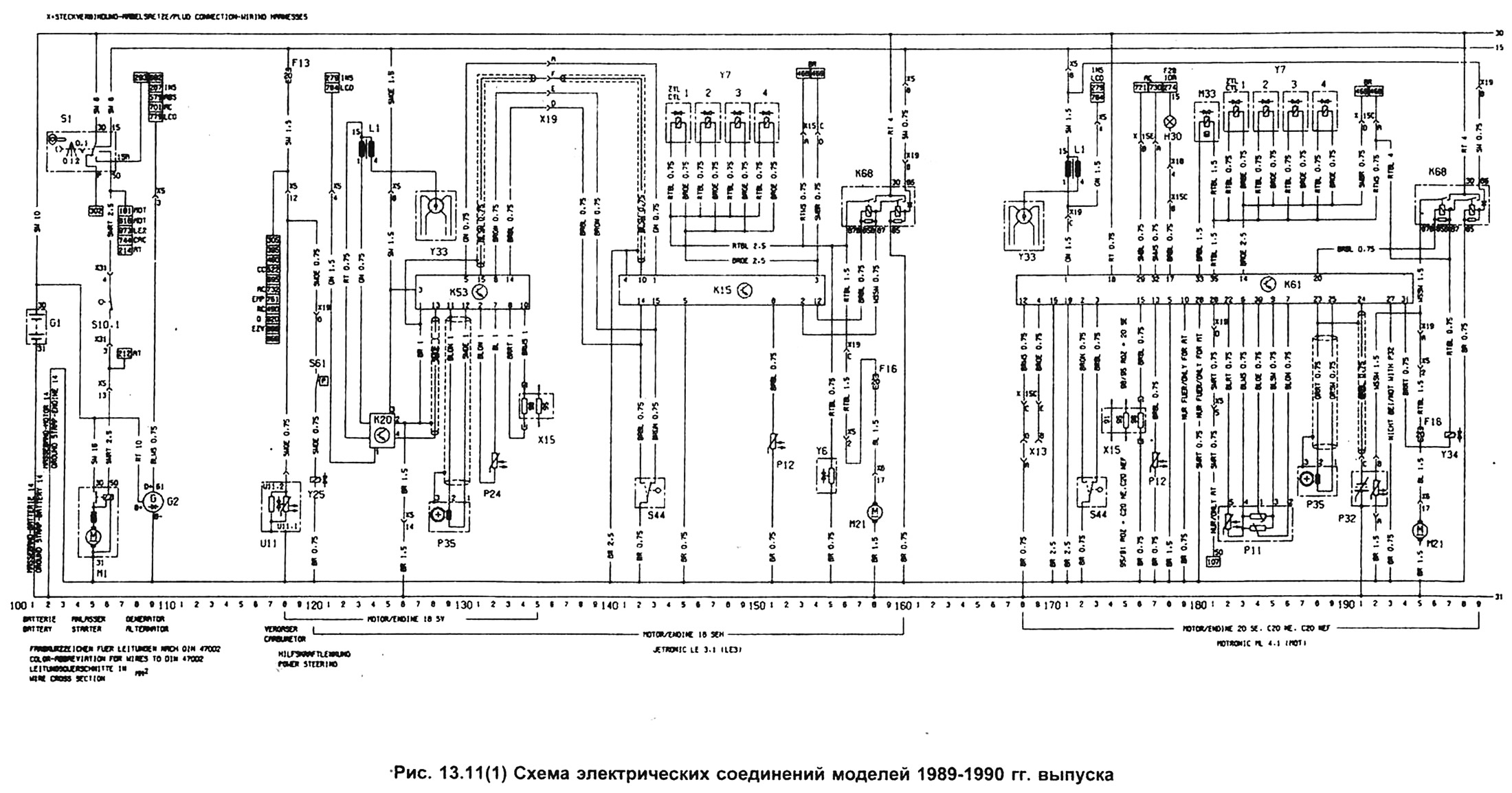

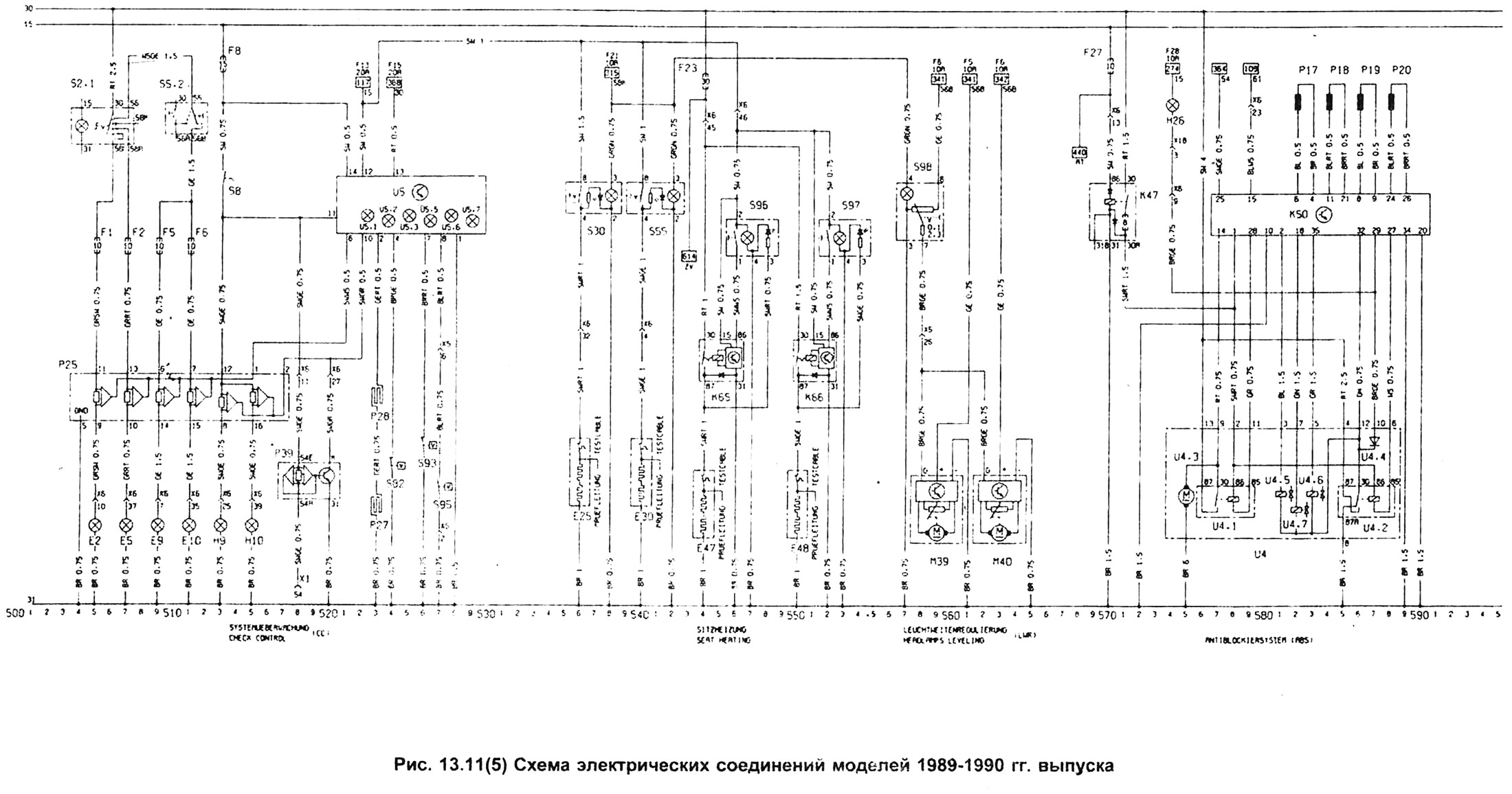

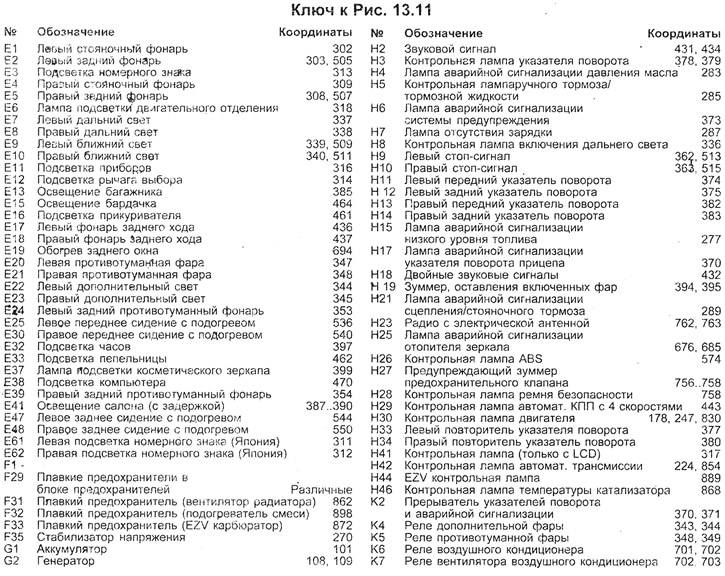

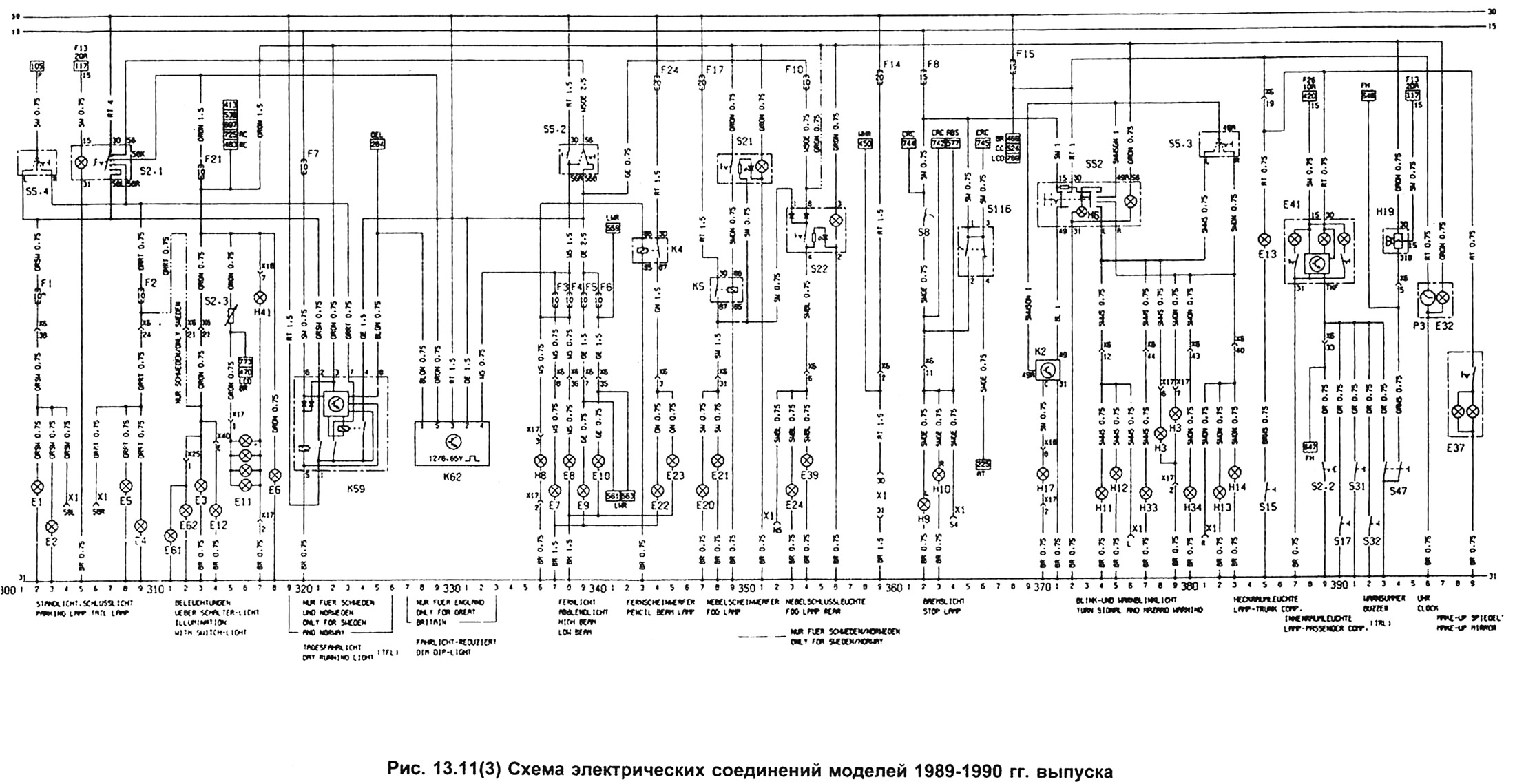

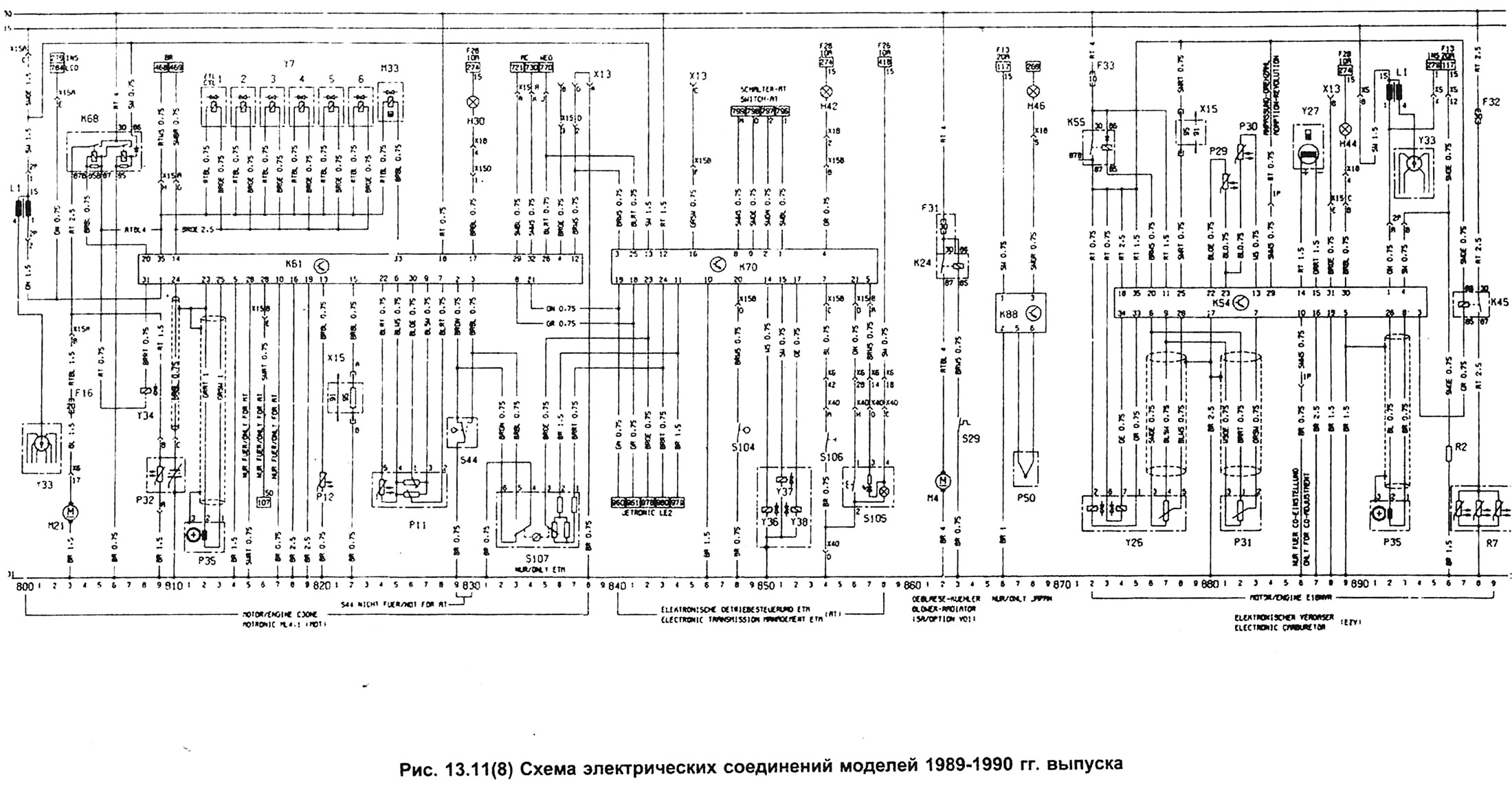

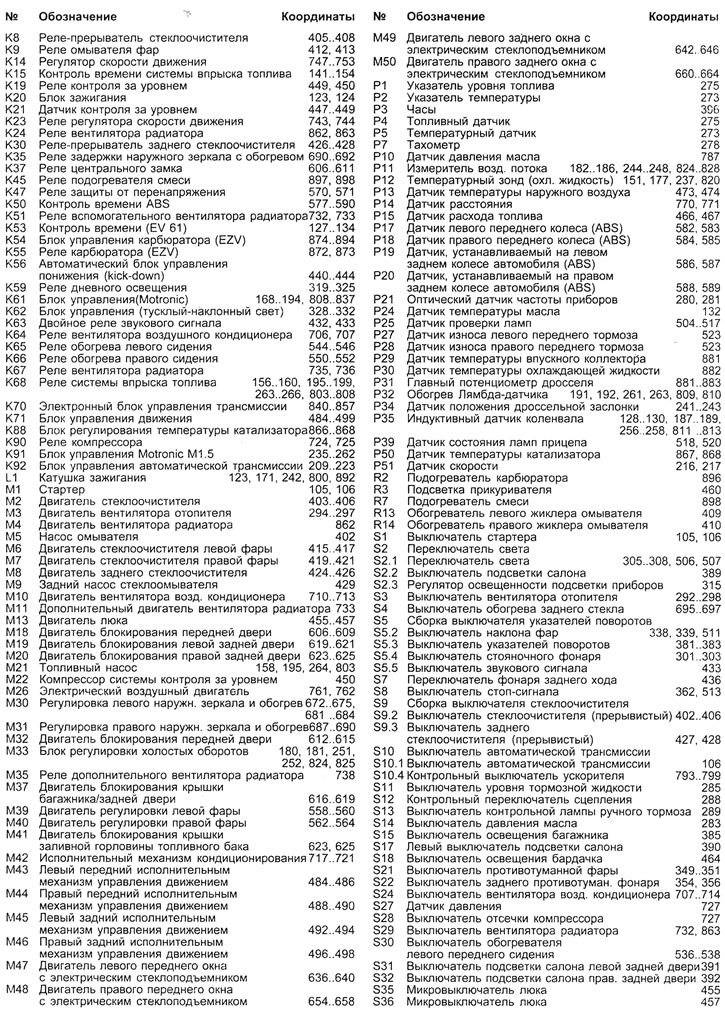

Рис. 13.11. Схемы электрических соединений моделей 1989-1990 гг. выпуска.

Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →

Открыть большую картинку в новой вкладке →

Открыть большую картинку в новой вкладке →

(Оригинал расположен на веб-сайте: «OpelBook.ru»)


Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Зиновьев Кирилл
