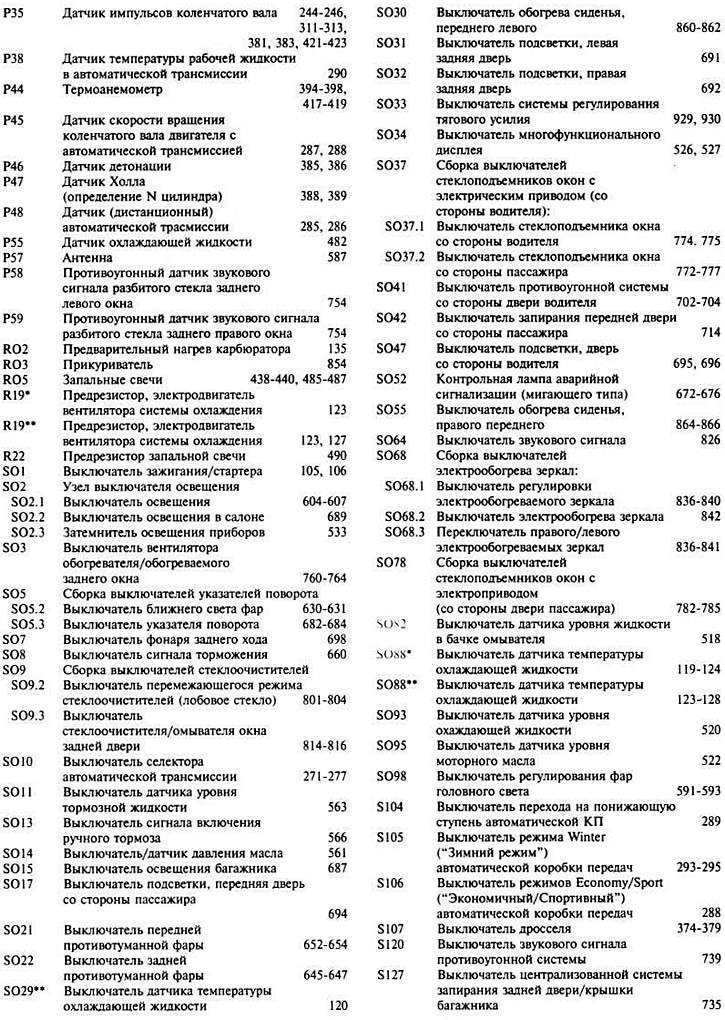

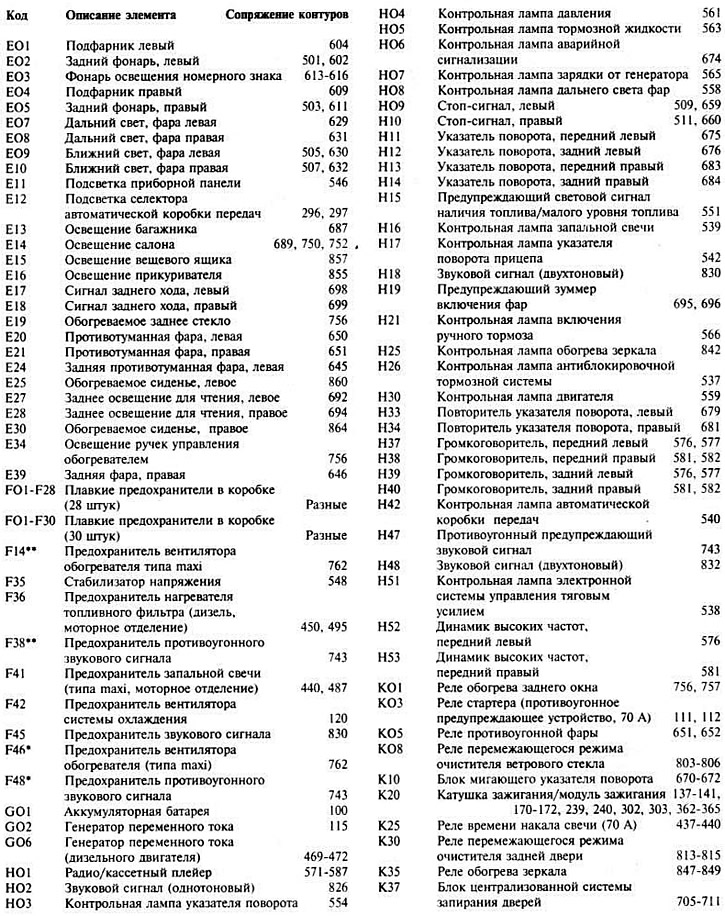

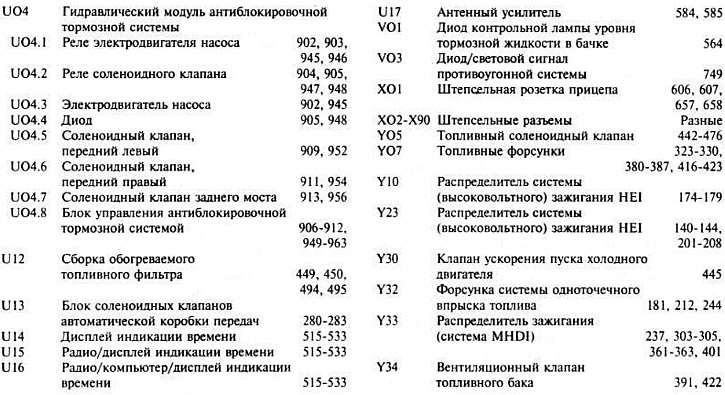

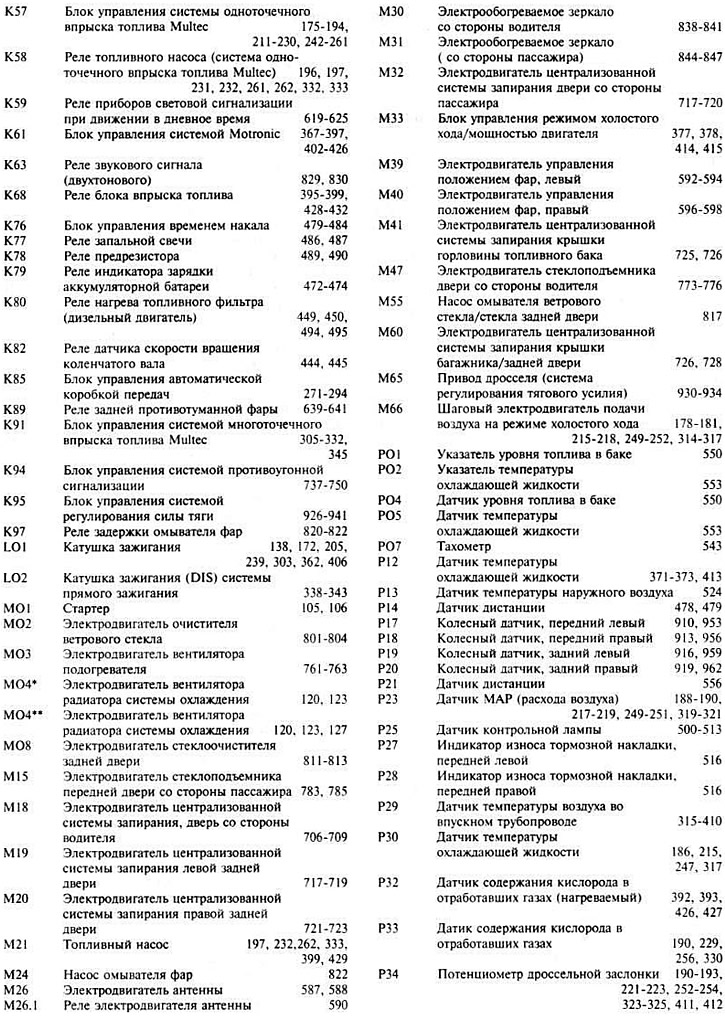

Ключ к принципиальным электрическим схемам

Не все элементы устанавливаются на все модели автомобилей.

* Модели с коробкой плавких предохранителей более раннего выпуска.

** Модели с коробкой маек их предохранителей более позднего выпуска.

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
