Диск тормоза — проверка, снятие, установка

Проверяя диск переднего тормоза, включите ручной тормоз, а во время проверки заднего диска подложите клинья под передние колеса, затем поднимите домкратом соответствующую сторону автомобиля и надежно закрепите ее на стойках под мостом.

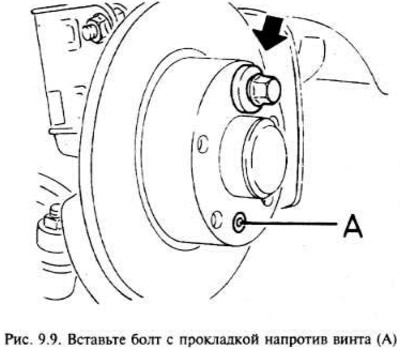

Проследите, чтобы крепежный винт тормозного диска был затянут, затем установите прокладку толщиной 10 мм на один из болтов ходового колеса, и установите и закрепите болт в отверстии, расположенном напротив крепежного винта (рис. 9.9).



Вращайте тормозной диск и проверьте его для выявления глубоких царапин и ямок. Неглубокие ямки — явление нормальное; при большом износе диск следует заменить (либо поставить новый, либо старый подвергнуть механической обработке в допустимых пределах).

С помощью специальных приборов или щупов проверьте биение диска, оно не должно превышать значений, указанных в спецификации.

Если же биение диска превышает установленные нормы, снимите диск, как указано ниже в данном разделе, и проследите, чтобы поверхности контакта диска со ступицей были абсолютно чистыми.

После снятия диска проверьте биение ступицы. Если оно превышает допустимое, то это, вероятно, из-за сильного износа подшипников ступицы или из-за повреждения (см. главу 10).


Установите диск, снова проверьте его на биение. Если подшипники ступицы в хорошем состоянии, значит, дефект в диске, который необходимо заменить.

Снятие переднего диска

Если требуется, снимите болт ходового колеса с прокладкой, используемой при проверке диска. Снимите тормозные накладки, как указано ранее. Отверните два крепежных винта и снимите кронштейн скобы.

Снимите крепежный винт и снимите диск со ступицы.

Снятие заднего диска

Если требуется, снимите болт ходового колеса и прокладку, использованную при проверке диска.

Снимите тормозные накладки, как указано ниже.

Снимите скобу тормоза (см. раздел ниже), однако трубопровод не отсоединяйте. Отведите скобу в сторону и подвесьте ее на проводе или на веревке, чтобы не было нагрузки на трубопровод.

Снимите винт и стащите диск со ступицы. Если он сидит плотно, надавите на колодки ручного тормоза, вставив отвертку через отверстие регулировочного механизма в диске и поверните регулировочное колесо.

Установка

Установка осуществляется в порядке, обратном снятию, однако необходимо проследить, чтобы сопрягаемые поверхности диска и ступицы были абсолютно чистыми. Установите тормозные накладки, как указано в ранее приведенном и нижеследующем разделах (в зависимости от конструкции).
