Замена зубчатого ремня - снятие и установка (Opel Vectra B)

Предупреждение! Замену зубчатого ремня необходимо производить на холодном двигателе.

Снятие

1. Установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия. Болтами зафиксируйте шкивы распределительного вала и топливного насоса.

2. Снимите шкив коленчатого вала.

3. Отвинтите болты и снимите нижний кожух зубчатого ремня вместе с резиновым уплотнением.

4. Ослабьте болты крепления механизма натяжения зубчатого ремня и отсоедините пружину механизма натяжения от установочных штифтов.

Текст скопирован с онлайн-ресурса: www.OpelBook.ru

5. Снимите зубчатый ремень. Если зубчатый ремень будет устанавливаться повторно, отметьте направление его вращения

6. Проверьте состояние зубчатого ремня на износ, расслоение или загрязнение маслом. В случае если ремень загрязнен маслом, необходимо найти место утечки масла и устранить его.

Установка

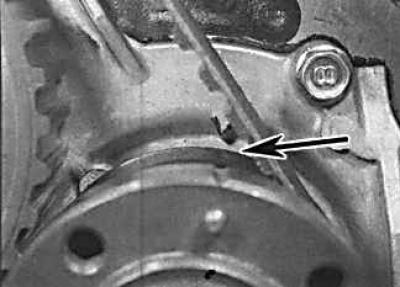

1. Очистите шкивы зубчатого ремня. Проверьте, что шкивы распределительного вала и топливного насоса зафиксированы болтами. Временно установите шкив коленчатого вала к зубчатому шкиву и проверьте, что метка на шкиве совмещается с указателем на корпусе масляного насоса. Также метка на зубчатом шкиве коленчатого вала должна совмещаться с указателем на корпусе масляного насоса (метка указана стрелкой).



2. Снимите вспомогательный шкив коленчатого вала и установите зубчатый ремень на шкивы коленчатого вала, масляного насоса, топливного насоса, шкив распределительного вала и проверьте, чтобы задняя ветвь ремня была туго натянута. Проверьте, что установочные метки шкивов совмещены с указателями.

3. Натяните зубчатый ремень пружиной шкива механизма натяжения.

4. Проверьте, что установочная метка шкива коленчатого вала совмещена с указателем, после чего отвинтите зажимные болты от шкивов топливного насоса и шкива распределительного вала.

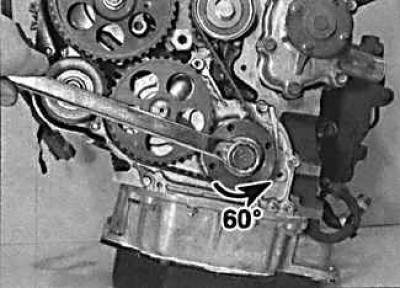

5. Ослабьте болт крепления шкива механизма натяжения и поверните шкив коленчатого вала в обратную сторону на 60° (против часовой стрелки).

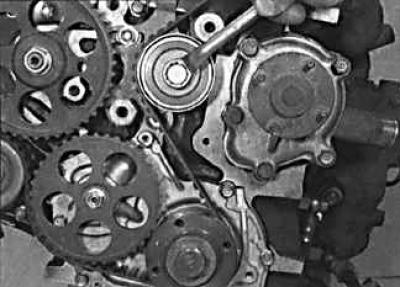

6. Для того чтобы автоматически отрегулировать натяжение зубчатого ремня, зафиксируйте шкив коленчатого вала от проворачивания и затяните болт крепления шкива механизма натяжения.



7. Проверните коленчатый вал на два полных оборота и проверьте, что все установочные метки на шкивах совместились с указателем.

8. Ослабьте болт крепления шкива механизма натяжения и проверните коленчатый вал на 60° против часовой стрелки для того, чтобы отрегулировать натяжение зубчатого ремня. Зафиксируйте шкив коленчатого вала от проворачивания и затяните болт крепления механизма натяжения.

9. Установите коленчатый вал двигателя в положение, при котором поршень первого цилиндра находится в верхней мертвой точке в такте сжатия и проверьте, что все установочные метки на шкивах совместились с указателями.

10. Установите кожухи зубчатого ремня и шкив коленчатого вала.
