Кожухи зубчатого ремня - снятие и установка (Opel Vectra B)

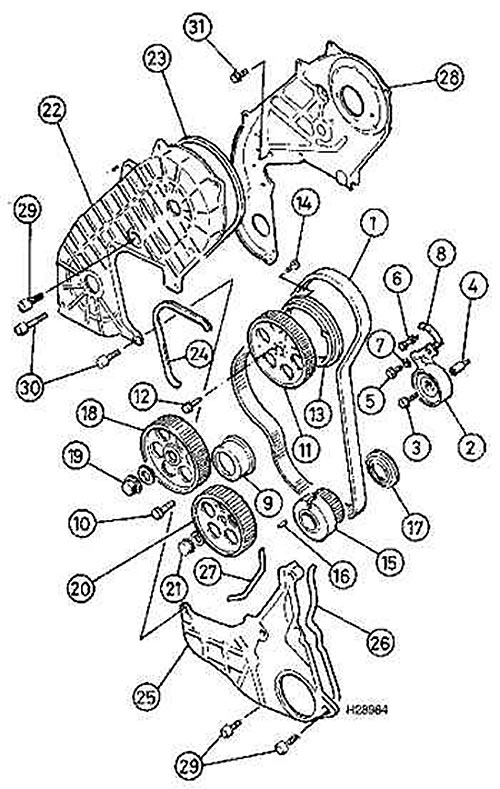

Механизм привода газораспределения

1. Зубчатый ремень

2. Механизм натяжения

3. Болт крепления механизма натяжения

4. Ось механизма натяжения

5. Болт крепления рычага механизма натяжения

6. Палец

7. Шайба

8. Пружина

9. Холостой шкив

10. Болт холостого шкива

11. Шкив распределительного вала

12. Болт крепления шкива распределительного вала

13. Фланец шкива распределительного вала

14. Винт

15. Шкив коленчатого вала

16. Штифт

17. Прокладка

18. Шкив топливного насоса

19. Гайка

20. Шкив масляного насоса

21. Гайка

22. Верхний кожух

23. Уплотнение

24. Уплотнение

25. Нижний кожух

26. Уплотнение

27. Уплотнение

28. Задний кожух

29. Болт

30. Болт

31. Болт

Снятие

Верхний кожух

1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите правое переднее колесо.

2. Снимите кожух воздушного фильтра.

[Материал был взят с ресурса: www.opelbook.ru]

3. Снимите вспомогательные приводные ремни.

4. На моделях, оборудованных кондиционированием воздуха, отвинтите болт крепления механизма натяжения приводного ремня компрессора и снимите его.

5. Установите под двигателем домкрат и через деревянный брусок приподнимайте двигатель до тех пор, пока весь верх двигателя не будет восприниматься домкратом. Отвинтите гайки и снимите правую подвеску силового агрегата.

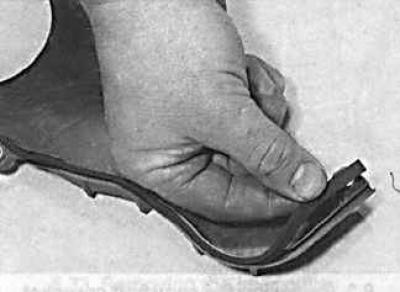

6. Отвинтите болты и снимите верхний кожух зубчатого ремня вместе с резиновым уплотнением.

Нижний кожух

7. Снимите верхний кожух зубчатого ремня.

8. Снимите шкив коленчатого вала.

9. Отвинтите болты и снимите нижний кожух зубчатого ремня вместе с резиновым уплотнением.

Внутренний кожух

10. Снимите зубчатый ремень.

11. Снимите шкив распределительного вала, шкив топливного насоса высокого давления, холостой шкив и механизм натяжения.

12. Отвинтите болты и снимите внутренний кожух зубчатого ремня.
