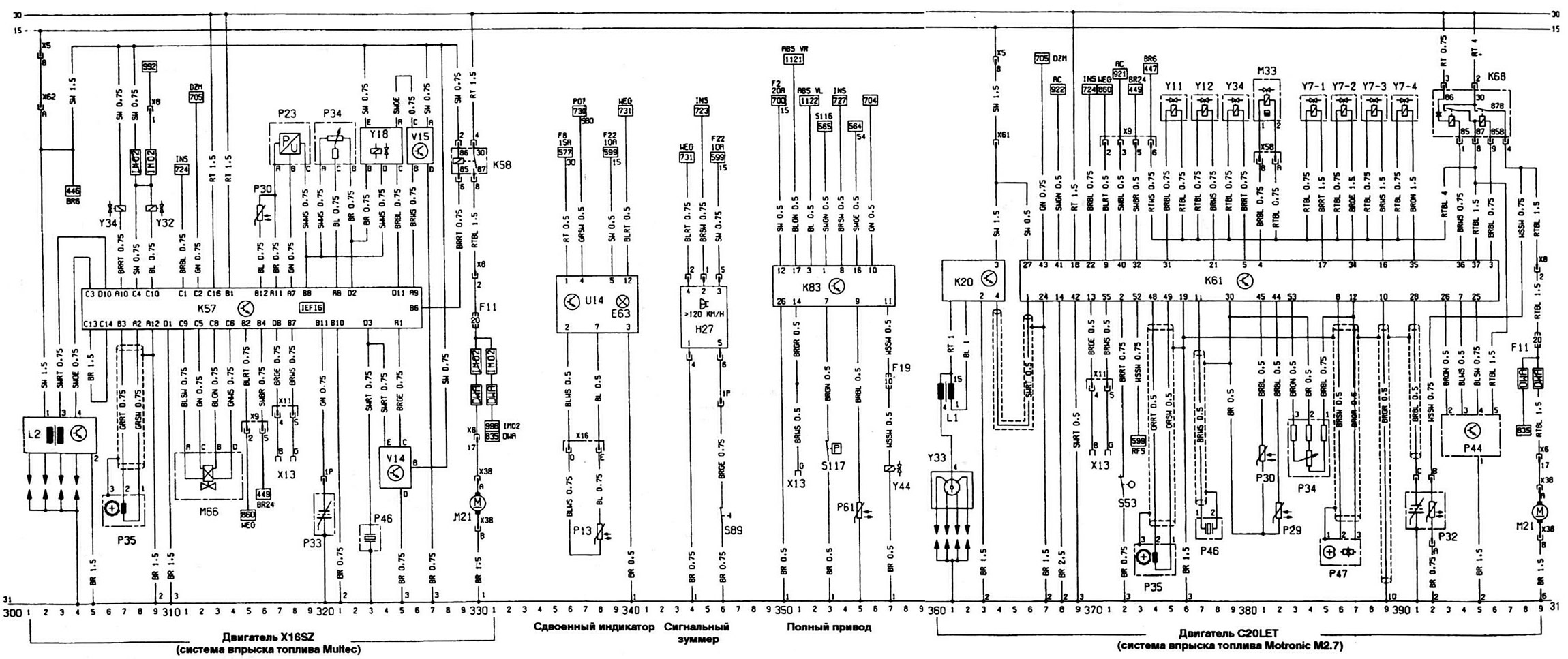

Открыть большую картинку в новой вкладке →
| Е63 | Освещение приборов |
| F11 | Предохранитель в блоке предохранителей |
| F19 | Предохранитель в блоке предохранителей |
| Н27 | Сигнальный зуммер |
| К20 | Электронный блок управления катушкой зажигания |
| К57 | Компьютер управления двигателем и системой впрыска Muttec |
| К58 | Реле топливного насоса |
| К61 | Компьютер системы впрыска Motronic |
| К68 | Реле системы впрыска топлива |
| К83 | Блок управления полным приводом |
| L1 | Катушка зажигания |
| L2 | Катушка зажигания (прямое зажигание) |
| M21 | Топливный насос |
| М33 | Электромагнитный клапан холостого хода |
| M66 | Шаговый электродвигатель холостого «уу» |
| P13 | Датчик температуры окружающего воздуха |
| P23 | Датчик разрежения во впускном коллекторе |
| P29 | Датчик температуры воздуха во впускном коллекторе |
| Р30 | Датчик температуры охлаждающей жидкости |
| Р32 | Обогреваемый лямбда-зонд |
| Р33 | Лямбда-зонд |
| Р34 | Потенциометр дроссельной заслонки |
| Р35 | Датчик положения и частоты вращения коленвала |
| Р44 | Датчик напора воздушного потока |
| Р46 | Датчик детонации |
| Р47 | Датчик Холла |
| Р61 | Датчик температуры масла (на коробке передач) |
| S53 | Включатель 1-й передачи |
| S89 | Включатель ремней безопасности |
| S117 | Включатель давления гидросистемы |
| U14 | Сдвоенный индикатор |
| V14 | Фильтр сигнала детонации |
| V15 | Усилитель системы рециркуляции отработавших газов |
| Х5 | 14-контактный разъем (панель приборов и двигатель) |
| Х6 | 51-контактный разъем (панель приборов и кузов) |
| Х8 | 2-контактный разъем (панель приборов и система впоыска Multec) |
| Х9 | 6-контактный разъем (панель приборов и система впрыска Motronic/Multec) |
| Х11 | 6-контактный разъем (панель приборов и система впрыска Multec) |
| Х13 | Диагностический разъем (10 конт.) |
| Х16 | 5-контактный разъем (панель приборов) |
| Х38 | 2-контактный разъем (кузов и топливный насос) (кроме полноприводных автомобилей Calibra) |
| Х61 | 1-контактный разъем (двигатель и системы впрыска топлива Motronic) |
| Х62 | 2-контактный разъем (двигатель и системы впрыска топлива Multec) |
| Y7 | Топливные форсунки |
| Y11 | Электромагнитный клапан горячего запуска |
| Y12 | Переключающий клапан давления регулятора нагрузки |
| Y18 | Электромагнитный клапан рециркуляции отработавших газов |
| Y32 | Топливная форсунка |
| Y33 | Распределитель зажигания |
| Y34 | Клапан вентиляции топливного бака |
| Y44 | Электромагнитный клапан включения полного привода |
