Гідравлічний модулятор, ранні моделі з 3-канальною системою АБС 2-SH або 2-SH/TC
Зняття
1. Від'єднайте дріт мінусової клеми акумулятора.
2. Зніміть ковпачок бачка з гальмівною рідиною та закрийте горловину поліетиленовою плівкою.
3. Зніміть бачок системи гідропідсилювача кермового керування. Зніміть електронний блок керування АБС.
Моделі із 4-циліндровим двигуном
4. Від'єднайте гідравлічні трубки від модулятора. Відкрутіть гвинти кріплення та зніміть теплозахисний екран.
Моделі із 6-циліндровим двигуном
5. Від'єднайте верхні гідравлічні трубки від модулятора. Відкрутіть гвинти кріплення та зніміть теплозахисний екран.
6. Від'єднайте нижні гідравлічні трубки.
Усі моделі
7. Від'єднайте провід маси, відкрутіть гайки кріплення і зніміть модулятор.
Встановлення
Установка проводиться у послідовності, зворотній зняттю.
Гідравлічний модулятор та електронний блок керування системи АБС/протибуксувальної системи, пізні моделі з 4-канальною системою АБС 5.3 або 5.3/ТС
Зняття
1. Від'єднайте дріт мінусової клеми акумулятора.
2. Зніміть захисний щиток унизу рухового відсіку.
3. Зніміть теплозахисний екран збоку гідравлічного модулятора.
4. Зніміть бачок системи гідропідсилювача кермового керування.
5. Відкрутіть гвинт кріплення і від'єднайте роз'єм підключення електронного блоку управління АБС.
6. Від'єднайте гальмівні трубки від головного гальмівного циліндра.
7. Відкрутіть гайки з'єднань та від'єднайте шість гідравлічних трубок від модулятора.
8. Зніміть модулятор із кріпильного кронштейна.
Встановлення
Установка проводиться у послідовності, зворотній зняттю.
Електронний блок управління АБС/протибуксовальної системи, ранні моделі з 3-канальною системою АБС 2-SH або 2-SH/TC
Зняття
Зніміть кожух електронного блоку керування, від'єднайте роз'єм підключення, відкрутіть болти кріплення і зніміть блок.
Встановлення
Установка проводиться у послідовності, зворотній зняттю.
Вимикач протибуксувальної системи.
Зняття
1. Підчепіть вимикач за допомогою маленької викрутки та зніміть його з панелі приладів.
2. Від'єднайте роз'єм підключення вимикача.
Встановлення
Установка проводиться у послідовності, зворотній зняттю.
Датчики АБС передніх коліс
Зняття

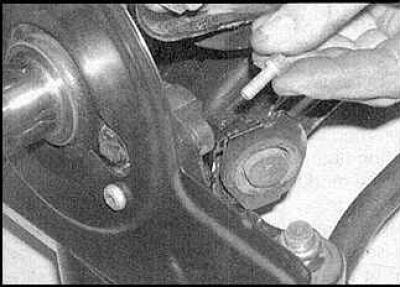

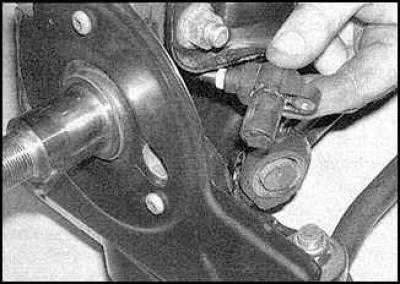

1. Від'єднайте роз'єм підключення, відкрутіть болт.
2. Зніміть датчик із кріпильного кронштейна.
Встановлення
Установка проводиться у послідовності, зворотній зняттю.
Датчики АБС задніх коліс
Зняття

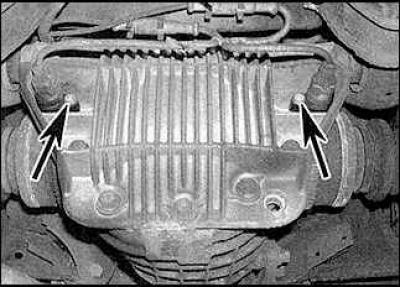

1. Від'єднайте роз'єм підключення, відкрутіть болт кріплення і зніміть датчики (вказані стрілками) з диференціалу.
Встановлення
Установка проводиться у послідовності, зворотній зняттю.
