Впускной коллектор (1.3 и 1.6)
2. Перед снятием впускного коллектора необходимо слить охлаждающую жидкость и отсоединить от коллектора шланги охлаждения.
3. На двигателях 1.3 отсоединить провод от выключателя датчика температуры охлаждающей жидкости.
4. Отсоединить вакуумный шланг тормозного сервоцилиндра.
5. Теперь можно снять впускной коллектор вместе с карбюратором или без него.
б. Если вы хотите сначала снять карбюратор, обратитесь к разделу 12 или 17.
7. Для снятия коллектора вместе с карбюратором выполните указания раздела, где описывается снятие карбюратора, но оставьте на месте гайки, крепящие карбюратор к коллектору.
8. Вывернуть гайки, крепящие коллектор, и снять коллектор с карбюратором с головки цилиндров (см. фотографию).

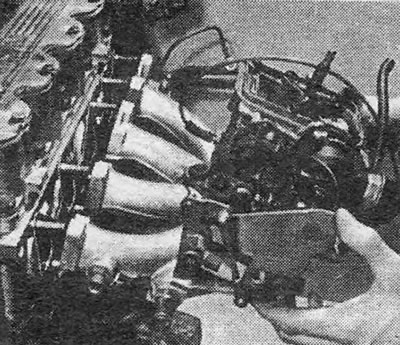

Фотография 29.8. Снятие впускного коллектора (вместе с карбюратором).
9. Снять и выбросить прокладку фланца карбюратора.
10. Установка коллектора производится в обратном порядке с заменой прокладки фланца карбюратора. Залить в систему охлаждающую жидкость и прокачать ее.
Впускной коллектор (1.8)
11. Снятие и установка корпуса дросселя, который на инжекторных моделях играет роль карбюратора, описаны в разделе 25.
Выпускной коллектор
12. Вывернуть болты и снять с коллектора тепловой экран (коллектор теплого воздуха).
13. Отсоединить коллектор от опускных выхлопных труб, вывернув гайки на соединительном фланце (см. фотографию).

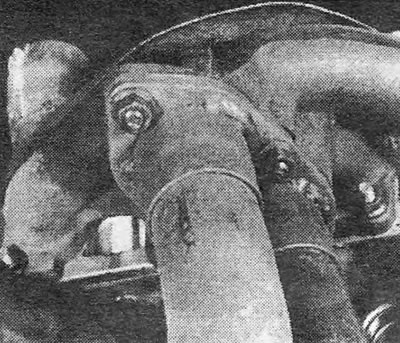

Фотография 29.13. Фланцы опускных труб в месте их соединения с коллектором.
14. Вывернуть гайки выпускного коллектора и снять его с головки цилиндров (см. фотографию).

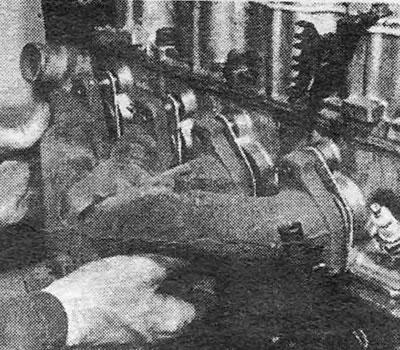

Фотография 29.14. Снятие выпускного коллектора.
15. Снять прокладки фланца коллектора.
16. Установка выпускного коллектора производится в обратном порядке. Замените прокладки на новые. Если фланцевое соединение опускной трубы с коллектором пропускает газы, можно попробовать исправить ситуацию, установив 2 прокладки.
