Vrchná úprava
Pozor: Pri vybavovaní auta hlavovými airbagmi dôsledne dodržujte bezpečnostné opatrenia (pozri kapitolu 10, oddiel 11)!
Modely Corsa
1. Odpojte vodiče a izolujte svorky batérie. Počkajte aspoň 1 minútu, kým sa kondenzátor batérie SRS úplne vybije.
2. Oddeľte tesnenie dverí od stĺpika A. Na modeloch vybavených hlavovými airbagmi pomocou plastového klinu vypáčte servisný kryt na obložení stĺpika A a opatrne ho oddeľte postupným posúvaním klinu po obvode krytu..
3. Vložte plastový klin pod obloženie A stĺpika, vyžmýkajte spony (pozri odolávať. ilustrácie) a odstráňte obloženie zo stĺpika potiahnutím nahor.

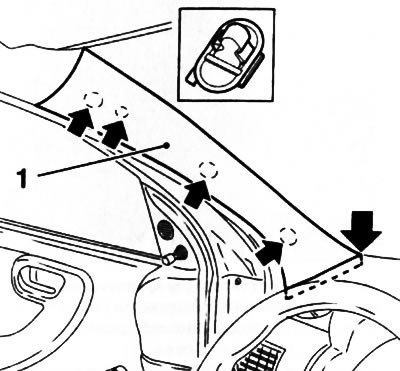

43.3. Odstránenie horného obloženia (1) A-stĺpiky (Modely Corsa) - Šípky označujú svorky
4. Inštalujte v opačnom poradí ako pri demontáži, pričom sa uistite, že vnútorný okraj tesnenia je na vrchu obloženia. Skontrolujte stav svoriek, v prípade potreby ich vymeňte.
Modely Meriva
5. Odpojte vodiče a izolujte svorky batérie. Počkajte aspoň 1 minútu, kým sa kondenzátor batérie SRS úplne vybije.
6. Plastovým klinom oddeľte ozdobný bočný kryt predného trojuholníkového okna od prístrojovej dosky (pozri odolávať. ilustrácie). Odstráňte trojuholníkovú okennú penovú vložku.
43.6. Dekoratívny obal (1) predné trojuholníkové okno (Modely Meriva) - šípky označujú vodidlá
7. Pomocou plastového klinu oddeľte ozdobnú zátku od obloženia a odskrutkujte upevňovaciu skrutku umiestnenú pod ňou (pozri odolávať. ilustrácie).

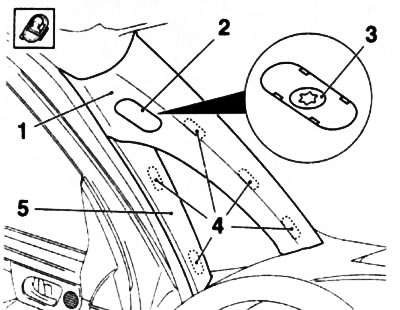

43.7. Spojovacie prvky (4) upevnenie panelov (1 a 5) Vrchné obloženie A stĺpika (Modely Meriva s hlavovými airbagmi): 2. Ozdobná čiapka; 3. Upevňovacia skrutka
8. Pomocou plastového klinu vyžmýkajte západky horného obloženia a vyberte ho zo stĺpika A (pozri obrázok 43.7).
Poznámka: Na modeloch vybavených hlavovými airbagmi sa horné obloženie stĺpika A skladá z dvoch panelov. Najprv musíte oddeliť horný panel (1), a potom dno (5).
9. Inštalácia sa vykonáva v opačnom poradí.
Spodné lemovanie
Poznámka: Demontáž/inštalácia spodného obloženia stĺpika A je rovnaká pre všetky modely.
10. Oddeľte prednú koncovú hranu vnútorného obloženia prahu od karosérie (pozri časť 42).
11. Odstráňte upevňovaciu skrutku a pomocou plastového klinu vytlačte držiak spodného obloženia (pozri odolávať. ilustrácie), odstráňte spodné obloženie A stĺpika a vyberte ho z priestoru pre nohy.

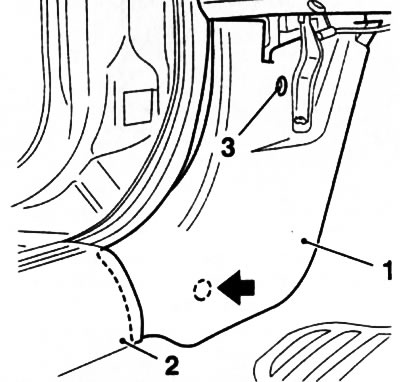

43.11. Spodné lemovanie (1) A-stĺpiky (na príklade modelu Corsa) - šípky označujú upevňovacie skrutky: 2. Vnútorný panel obloženia prahu; 3. Upevňovacia skrutka
12. Inštalujte v opačnom poradí ako pri demontáži, pričom sa uistite, že vnútorný okraj tesnenia je na vrchu obloženia.
