Odstránenie a inštalácia
1. Odpojte kábel od záporného pólu batérie (pozri kapitolu 5).
2. Odstráňte čalúnenie dverí batožinového priestoru (pozri časť 15).
3. Odpojte káblové konektory stierača, vyhrievania zadného okna, brzdového svetla najvyššej úrovne a zámku dverí batožinového priestoru, ak je to potrebné, odpojte hadicu ostrekovača zadného okna.
4. Vytlačte gumenú vodiacu objímku a vytiahnite káblový zväzok z dverí batožinového priestoru.
Poznámka: Pre uľahčenie následnej inštalácie pripevnite na koniec drôtu šnúrku, ktorá po vytiahnutí drôtov zostane v zadných dverách.
5. Malým skrutkovačom mierne vypáčte príchytky (pozri odolávať. ilustrácie) a odpojte plynom naplnené dorazy jeden po druhom od horných guľových podpier dverí batožinového priestoru - na podopretie krytu budete potrebovať pomoc asistenta.

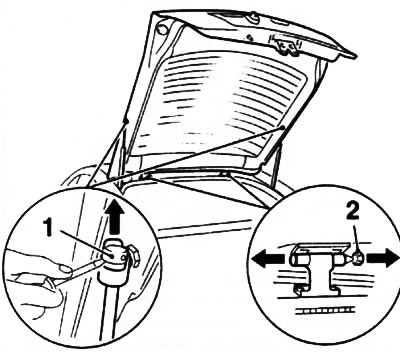

14.5. Upevnenie dverí na zadnej strane: 1. Prídržná konzola stojana naplneného plynom; 2. Čap závesu dverí
6. Odstráňte spony (pozri obrázok 14.5), pomocou kladiva a tŕňa vyrazte axiálne čapy pántov a s pomocou pomocníka odstráňte zadné veko.
7. Inštalácia sa vykonáva v objednávke, návrat k objednávke odstránenia. Po inštalácii axiálnych prstov závesov dverí je potrebné zatvoriť zadné dvere a nastaviť ich (Pozri nižšie)
Úprava
8. Odskrutkujte skrutky upevnenia konzoly zámku na spodnej hrane rámu zadných dverí a odstráňte konzolu.
9. V prípade potreby odstráňte čalúnenie v hornej časti zadných stĺpikov auta (C alebo D - v závislosti od modelu).
10. Opatrne uvoľnite zadný okraj stropného čalúnenia z držiakov a uvoľnite skrutky zaisťujúce pánty dverí.
11. Zatvorte dvere batožinového priestoru a skontrolujte rovnomernosť medzery medzi susednými prvkami karosérie (pozri špecifikácie). Dvere batožinového priestoru sú správne nastavené, ak je v zatvorenej polohe po celom obvode rovnomerná medzera a dvere batožinového priestoru sú v jednej rovine s okolitými povrchmi karosérie.
12. V prípade potreby upravte medzery posunutím dverí batožinového priestoru v príslušnom smere.
13. Na nastavenie hĺbky pristátia dverí batožinového priestoru musia byť vo dverách nainštalované tlmiče (pozri odolávať. ilustrácie) na oboch stranách tak, aby k nim dvere batožinového priestoru v zatvorenej polohe voľne priliehali.

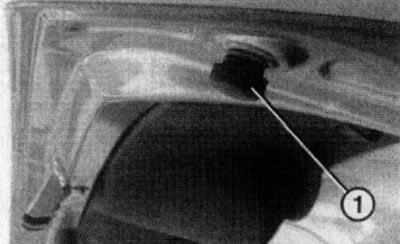

14.13. Nastaviteľný gumený tlmič (1) dvere batožinového priestoru
Poznámka: Na uľahčenie nastavenia naneste na tlmiče hmotu podobnú paste - podľa odtlačku na hmote skontrolujte, či dvierka správne sedia.
14. Utiahnite skrutky závesu dverí na požadovaný krútiaci moment (pozri špecifikácie).
15. Namontujte späť držiak zámku dverí batožinového priestoru a utiahnite skrutky jeho upevnenia rukou. Opatrne zatvorte dvere batožinového priestoru: konzola zámku sa posunie do požadovanej polohy. Otvorte dvierka a utiahnite upevňovacie skrutky konzoly na požadovaný krútiaci moment.
16. Niekoľkokrát zatvorte a otvorte dvere batožinového priestoru a uistite sa, že sú správne nastavené a správne funguje zámok, v prípade potreby nastavenie zopakujte.
