Отворите велику слику на новој картици →

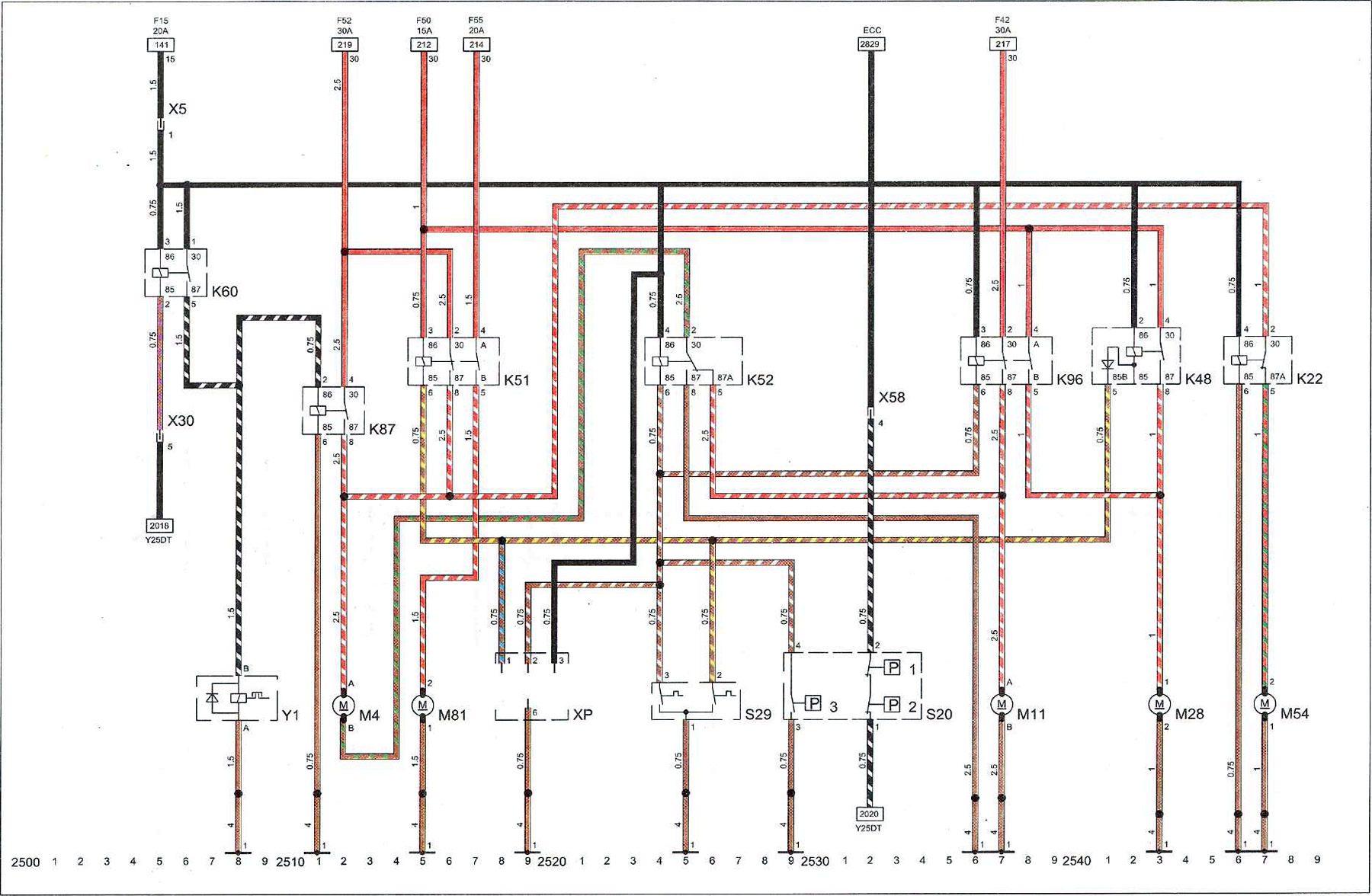

Кључ за дијаграм 9
| К22 | релеј водене пумпе |
| К48 | релеј унутрашњег вентилатора |
| К51 | релеј вентилатора хладњака |
| К52 | релеј вентилатора хладњака |
| К60 | релеј компресора клима уређаја |
| К87 | релеј вентилатора хладњака |
| К96 | релеј вентилатора хладњака |
| М4 | електрични мотор вентилатора обдува радијатор |
| М11 | електрични мотор вентилатора обдува радијатор |
| М28 | електромотор унутрашњег вентилатора |
| М54 | пумпа за воду |
| М81 | електромотор вентилатора за хлађење напуњеног ваздуха |
| S20 | прекидач вентилатора кабине |
| S20.1 | прекидач унутрашњег клима уређаја. Мала брзина ротације |
| S20.2 | прекидач унутрашњег клима уређаја. Велика брзина ротације |
| S20.3 | прекидач унутрашњег клима уређаја. Велика брзина ротације |
| S29 | сензор температуре расхладне течности |
| Y1 | електромагнетно квачило компресора клима уређаја |
| Кс5 | утикач каблова за систем хлађења на инструмент табли |
| Кс30 | утикач кабелског свежња система за хлађење мотора |
| Кс58 | утикач каблова за систем хлађења на инструмент табли |
| КСП | дијагностички конектор. Контакт вентилатора вентилатора хладњака |
| I | тачка уземљења (-) на предњој левој страни |
| 15 | терминал за напајање напоном паљења |
| 15А | 15 Ампера |
| 20А | 20 Ампера |
| 30 | терминал под сталним напоном |
| 30А | 30 Ампера |
| ЕСС | клима уређај са аутоматском контролом климе |
| F15 | фитиљ F15 |
| F42 | фитиљ F42 |
| F50 | фитиљ F50 |
| F52 | фитиљ F52 |
| F55 | фитиљ F55 |
