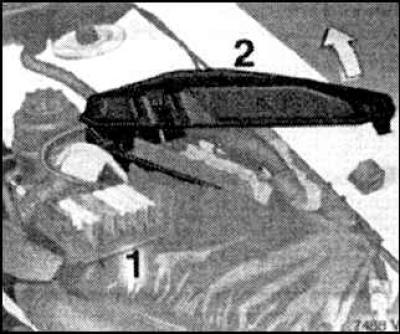

Главна кутија са осигурачима налази се изнад батерије. Да бисте отворили поклопац батерије, потребно је да уклоните кутију са осигурачима.
Након што отпустите резу 1 и отворите поклопац 2, уклоните јединицу нагоре.

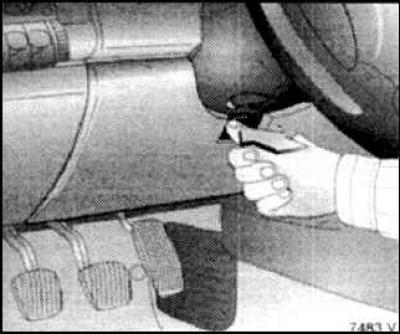

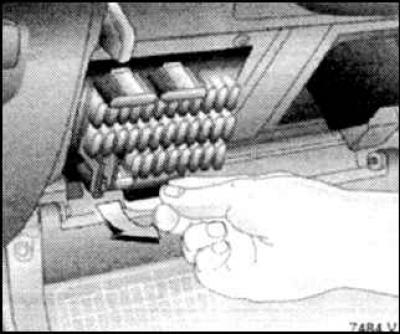

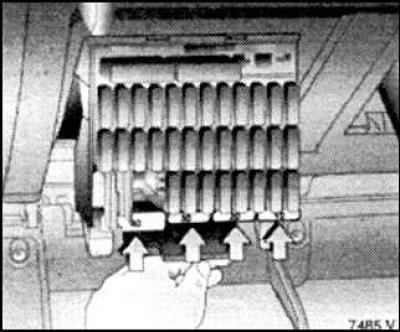

Кутија са осигурачима
|
Боја
|
Називна снага (ампер)
|
|
црвена
|
10 A
|
|
плава
|
15 A
|
|
жута
|
20 А
|
|
зелена
|
30 А
|
|
наранџаста
|
40 А
|

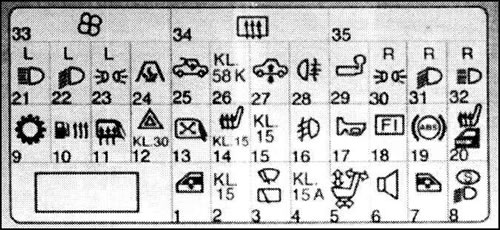

Осигурачи и најважнија кола која штите
| Осигурачи у путничком простору аутомобила: | |
| 1. Електрични прозори |
30 А
|
| 2. Светла упозорења, кочиона светла |
15 А
|
| 3. Перачи и брисачи ветробранског стакла |
30 А
|
| 4. Вентилатор система за хлађење |
15 А
|
| 5. Подесива предња седишта |
30 А
|
| 6. Радио пријемник |
20 А
|
| 7. Електрични прозори |
30 А
|
| 8. Дневна светла (за Скандинавију) |
10 А
|
| 9. Аутоматски мењач |
10 А
|
| 10. Грејани филтер за дизел гориво |
30 А
|
| 11. Грејачи спољашњих огледала |
10 А
|
| 12. Унутрашње светло, светло у пртљажнику, светло за хитне случајеве аларм, информациони дисплеј, радио, навигациони систем |
20 А
|
| 13. Електрични спољашњи ретровизори |
10 А
|
| 14. Гидроусилитель управљање, упаљач, завеса задње стакло, клима систем, електронски систем климатизације ваздух, грејачи предњих седишта, грејачи задњих седишта |
30 А
|
| 15. Светла за вожњу уназад, светло претинца за рукавице, аутоматски систем контрола висине возила, систем аутоматске контроле брзине, подесиви ретровизори и седишта, радио, грејачи задњих седишта, клизна кровна плоча, осветљење инструмент табле, електрични прозор, вентилатор система за хлађење, подешавање домета фарова |
20 А
|
| 16. Светло за маглу |
20 А
|
| 17. Звучни сигнал |
20 А
|
| 18. Пумпа за гориво |
20 А
|
| 19. Систем против блокирања точкова (АБС), систем управљања приањање точкова за пут (ТС) |
10 А
|
| 20. Унутрашње осветљење, грејање седишта, централно закључавање, завеса на задњем стаклу |
20 А
|
| 21. Дуга светла (лево) |
10 А
|
| 22. Кратко светло (лево), подешавање домета предњег светла фарови |
15 А
|
| 23. Паркинг и задња светла (лево) |
10 А
|
| 24. Грејач расхладне течности |
20 А
|
| 25. Клизна кровна плоча |
20 А
|
| 26. Светло регистарске таблице, информациони дисплеј, систем перачи фарова |
10 А
|
| 27. Аутоматски систем контроле висине возила |
20 А
|
| 28. Задње светло за маглу |
10 А
|
| 29. Терминал 30: ДЦ напон за напајање приколице/ приколица |
20 А
|
| 30. Паркинг и задња светла (десно) |
10 А
|
| 31. Кратко светло (десно), подешавање домета предњег светла фарови |
15 А
|
| 32. Дуга светла (десно) |
10 А
|
| 33. Вентилатор за грејање, систем климатизације, електронски систем климатизације |
30 А
|
| 34. Задње стакло |
40 А
|
