Оглавление: Снятие ⬇ Установка ⬇
Примечание. Процедуры приведены на примере крышки левой головки блока цилиндров. Операции для крышки правой головки блока цилиндров аналогичны.
Снятие
1. Снять каталитический нейтрализатор с турбокомпрессора.
2. Снять верхний впускной коллектор.
3. Снять выпускной патрубок вторичной подачи воздуха.

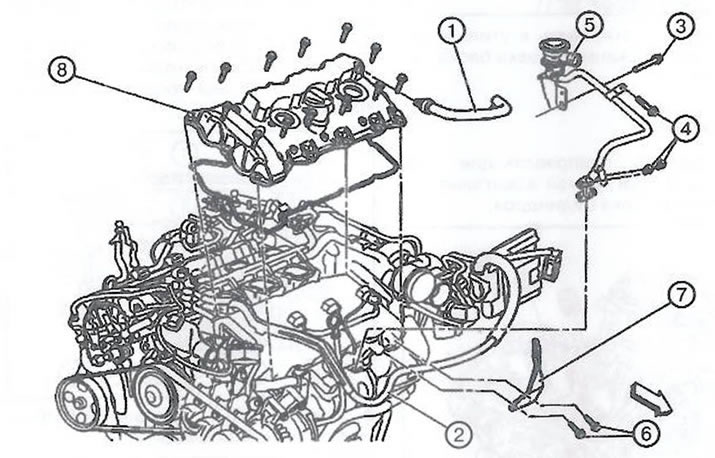

4. Отсоединить патрубок принудительной вентиляции картера (1) от патрубка масляного щупа и крышки головки блока цилиндров (8).
5. Отсоединить разъемы жгута проводов и отвернуть крепления, после чего снять жгут проводов двигателя (2). Момент затяжки при установке: 20 Нм.
6. Отвернуть болт (3) крепления контрольного клапана вторичной подачи воздуха. Момент затяжки при установке: 65 Нм.
7. Отвернуть три болта крепления (4) и снять контрольный клапан вторичной подачи воздуха (5). Момент затяжки при установке: 10 Нм.
Примечание. При установке контрольного клапана вторичной подачи воздуха использовать новую прокладку.
8. Отвернуть два болта крепления (6) и снять такелажную проушину двигателя (7). Момент затяжки при установке: 65 Нм.

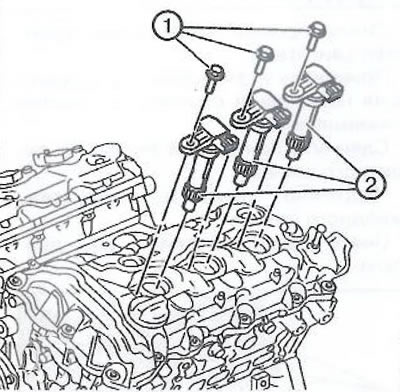

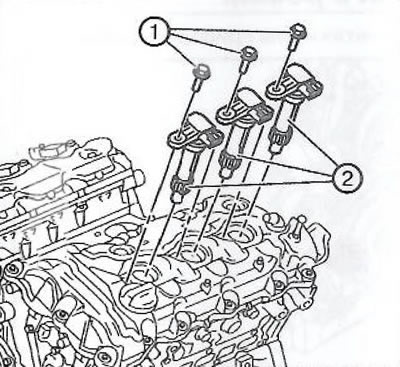

9. Отвернуть болты (1) и снять катушки зажигания (2).

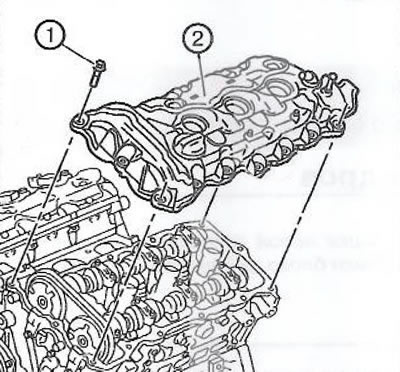

10. Отвернуть 13 болтов крепления (1) и снять крышку левой головки блока цилиндров (2).
11. Извлечь и отправить в утиль втулки с болтами крышки г оловки блока цилиндров.
Установка

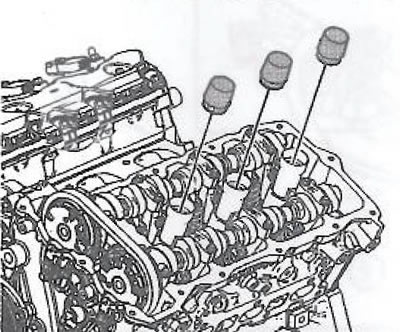

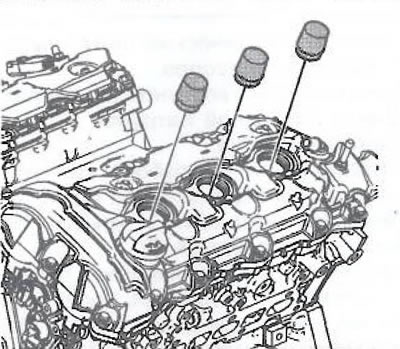

1. Установить направляющие EN 46101 на трубки свечей зажигания левой головки блока цилиндров.

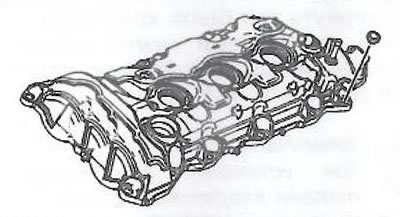

2. Установить новые втулки крышки головки блока цилиндров перед установкой болтов.
3. Очистить контактные поверхности на головке блока цилиндров чистой безворсовой тканью.

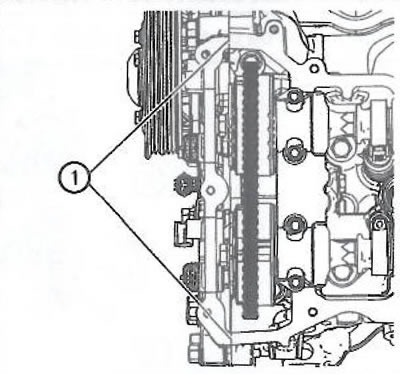

4. Поместить валик герметика диаметром 4 мм и длиной 8 мм на линии стыка передней крышки двигателя (1).

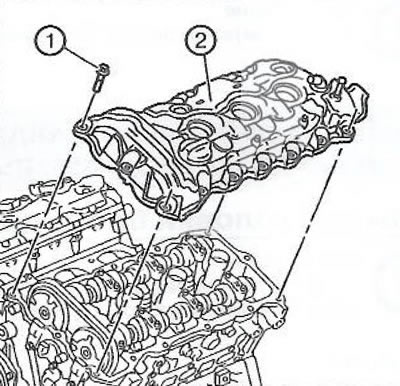

5. Установить крышку головки блока цилиндров (2).
6. Наживить 13 болтов (1) крышки головки блока цилиндров.

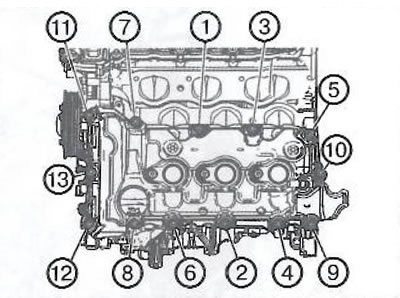

7. Затянуть 13 болтов крышки головки блока цилиндров в указанной последовательности в два прохода моментом 10 Нм.

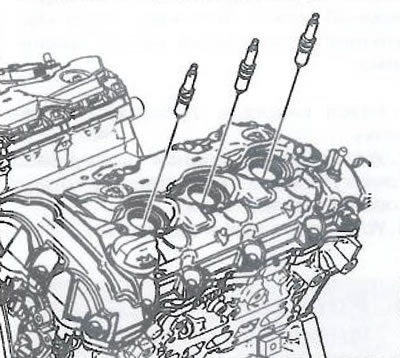

8. Извлечь направляющие EN 46101 с трубок свечей зажигания.
9. Установить новые свечи зажигания в головку блока цилиндров и затянуть моментом 20 Нм.
10. Установить катушки зажигания (2) и затянуть болты крепления (1) моментом 10 Нм.
Первоначальный источник на сайте www.opelbook.ru
11. Установить остающиеся компоненты в порядке, обратном снятию.
