Замена турбокомпрессора. Двигатели LBS/A20DTH, LBX/A20DTJ, LCD/A20DTC (Opel Insignia A)

Снятие

1. Открыть капот.

2. Снять задний отводной воздуховод воздухоочистителя.

3. Снят напорный маслопровод турбокомпрессора.

4. Снят возвратный масляный шланг турбокомпрессора.

5. Отсоединить электрический разъем привода заслонки.

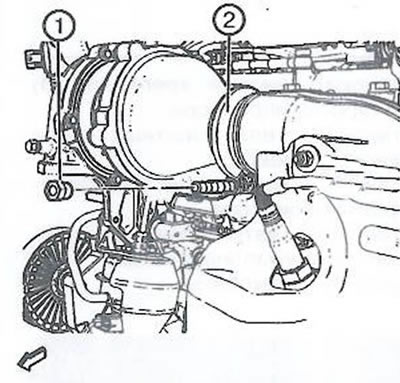

6. Отвернуть гайку (1) и снять хомут каталитического нейтрализатора (2).



7. Поднять и зафиксировать автомобиль.

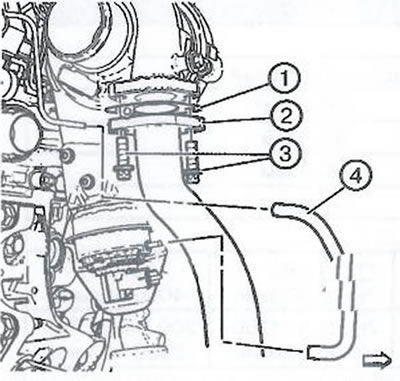

8. Отвернуть два болта (3) впускного воздушного шланга.



9. Снять впускной воздушный шланг (2) и отвести в сторону.

10. Снять прокладку (1) впускного воздушного шланга.

11. Снять шланг электромагнитного клапана управления вакуумным приводом заслонки турбокомпрессора (4).

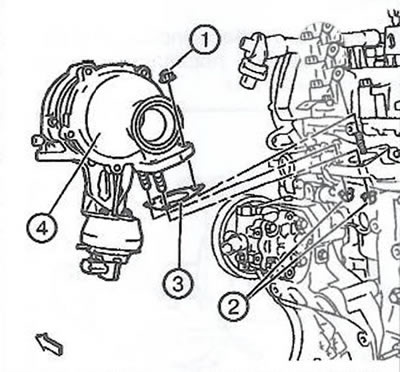

12.Отвернуть две гайки выпускного коллектора (2).



13. Опустить автомобиль.

14. Отвернуть гайку (1) выпускного коллектора.

15. Снять турбокомпрессор (4).

16. Снять прокладку турбокомпрессора (3).

17. Очистить все контактные поверхности от остатков прокладки.

Установка

1. Установить новую прокладку турбокомпрессора.

2. Установить турбокомпрессор.

3. От руки затянуть три новые гайки выпускного коллектора для того, чтобы совместить турбокомпрессор с каталитическим нейтрализатором.

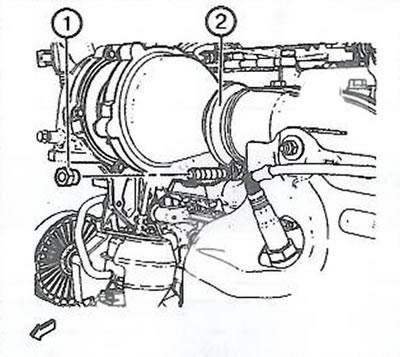

4. Установить хомут каталитического нейтрализатора (2) и затянуть гайку (1) моментом 20 Нм.



5. Затянуть три гайки выпускного коллектора в два этапа в определенной последовательности:

• Первый этап: гайку №2 моментом 15 Нм, гайку №1 моментом 15 Нм, гайку №3 моментом 15 Нм.
• Второй этап: гайку №2 моментом 28 Нм, гайку №1 моментом 28 Нм, гайку №3 моментом 28 Нм.

Примечание. Соблюдение последовательности затяжки необходимо для предотвращения повреждения прокладки между турбокомпрессором и выпускным коллектором.

6. Поднять автомобиль.

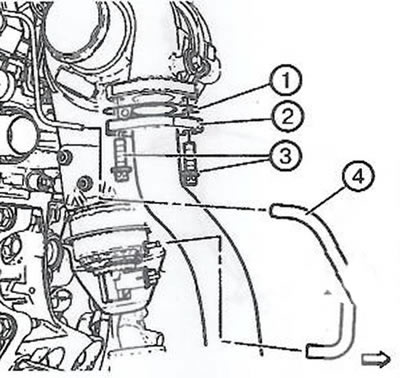

7. Установить шланг (4) электромагнитного клапана управления вакуумным приводом заслонки турбокомпрессора.



8. Установить новую прокладку впускного воздушного шланга (1).



9. Установить впускной воздушный шланг (2) и затянуть два болта (3) моментом 25 Нм.

10. Подсоединить электрический разъем привода заслонки.

11. Установить возвратный масляный шланг турбокомпрессора.

12. Установить напорный маслопровод турбокомпрессора.

13. Установить задний отводной воздуховод воздушного фильтра.

14. Закрыть капот.
