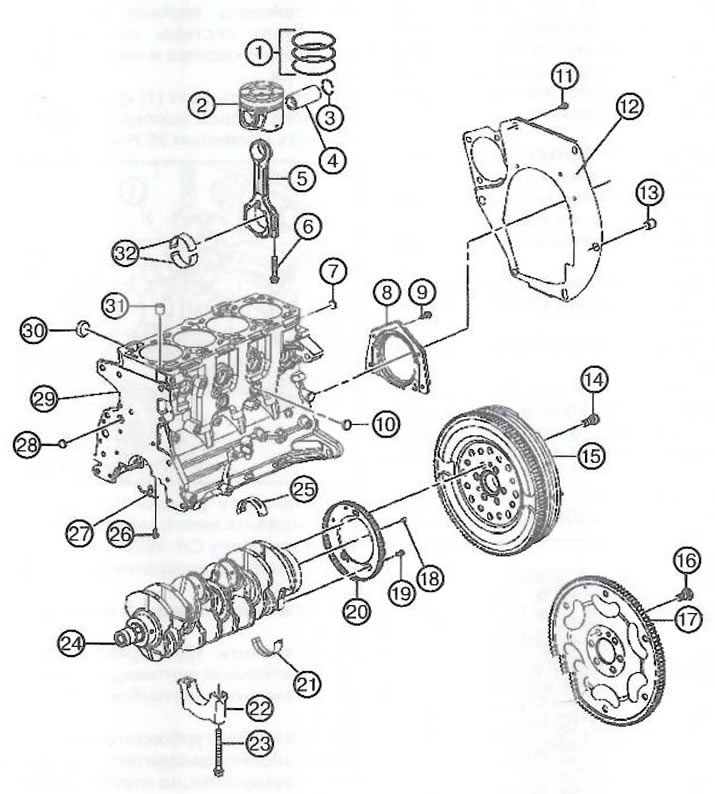

Устройство блока цилиндров и кривошипно-шатунного механизма (Opel Insignia A)

1. Поршневые кольца.
2. Поршень.
3. Стопорное кольцо поршневого пальца.
4. Поршневой палец.
5. Шатун.
6. Шатунный болт.
7. Заглушка.
8. Задний сальник коленчатого вала.
9. Болт держателя заднего сальника коленчатого вала.
10. Заглушка канала системы охлаждения.
11. Болт крышки со стороны маховика.
12. Крышка со стороны маховика.
13. Установочный штифт крышки со стороны маховика.
14. Болт маховика (механическая трансмиссия).
15. Маховик двигателя (механическая трансмиссия).
16. Болт маховика (автоматическая трансмиссия).
17. Маховик двигателя (автоматическая трансмиссия).
18. Установочный штифт маховика.
19. Болт импульсного диска.
20. Импульсный диск.
21. Нижний вкладыш коренного подшипника коленчатого вала.
22. Крышка коренного подшипника коленчатого вала.
23. Болт крышки коренного подшипника коленчатого вала.
24. Коленчатый вал.
25. Верхний вкладыш коренного подшипники коленчатого вала.
26. Болт масляной форсунки охлаждения поршня.
27. Масляная форсунка охлаждения поршня.
28. Заглушка.
29. Блок цилиндров.
30. Заглушка канала системы охлаждения.
31. Установочный штифт головки блока цилиндров.
32. Шатунная крышка.
