Штангенциркуль (Opel Insignia A)

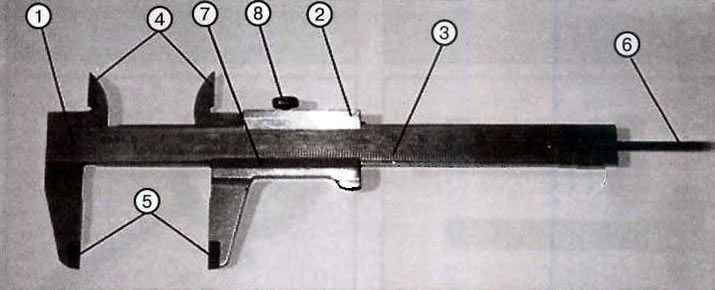

Штангенциркуль — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров. Кроме того, штангенциркулем можно определять глубину отверстий и выступов.

Мерительные губки штангенциркуля можно использовать также для замеров параллельности сторон заготовок.

Штангенциркули имеют пределы измерений 0-125 мм (ШЦ-1), 0-160 мм (ШЦ-2) и 0-400 мм (ШЦ-3).

Наиболее часто используемый штангенциркуль ШЦ-1.

Для измерения наружных размеров и контроля параллельности используют основные мерительные губки инструмента, для измерения внутренних размеров и разметки — вспомогательные заостренные губки.

С помощью глубиномера определяют глубину отверстий и выступов.

В основу устройства штангенциркуля положены линейка с делениями (штанга) и вспомогательная шкала-нониус, которая перемещается по основной линейке-штанге. С помощью этой вспомогательной Шкалы можно отсчитывать доли деления основной шкалы.

Принцип работы нониуса основан на разности интервалов делений основной шкалы и шкалы-нониуса. Эта разница равна цене деления нониуса, а число делений зависит от цены деления.



Если интервал деления шкалы составляет 1 мм, а интервал делений нониуса — 0,9 мм, то цена деления нониуса равна 0,1 мм.

Таким образом, если совместить нулевое деление нониуса с нулевым делением основной шкалы штангенциркуля, то первое деление нониуса «отстанет» от первого деления основной шкалы на величину разности интервалов шкал, т. е. на 0,1 мм, второе деление — на 0,2 мм и т.д.

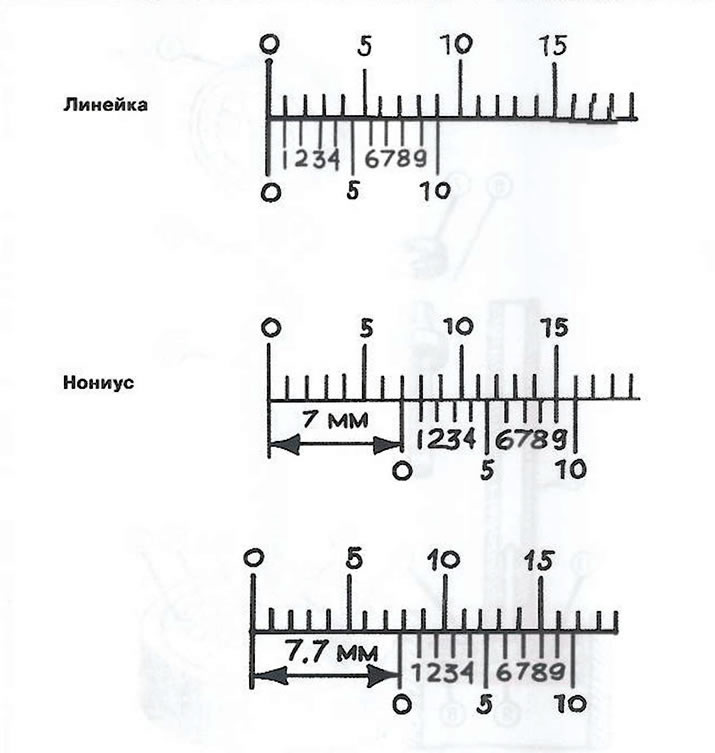

Десятое деление нониуса, сместившись на 1 мм, совпадает с девятым делением основной шкалы штанги, то есть если цену деления 1 мм разделить на число делений нониуса (на 10), получаем 0,1 мм (см. рис.)

Пример:

Если нулевой штрих нониуса совпадает с каким-либо штрихом на линейке, то это деление указывает размер в целых миллиметрах.

Если нулевой штрих нониуса не совпал со штрихом на основной шкале, то ближайшее слева деление на линейке показывает целое число миллиметров, а десятые доли отсчитывают по нониусу.

К целому числу миллиметров прибавляется столько десятых долей миллиметра, сколько штрихов нониуса насчитывается до полного совпадения какого-либо штриха нониуса с одним из штрихов линейки. На рисунке показан пример отсчета 7 мм, и 7,7 мм.



В процессе работы и по ее окончании необходимо протирать штангенциркуль салфеткой, смоченной в водно-щелочном растворе, затем насухо — чистой салфеткой. По окончании работы покрыть поверхности штангенциркуля тонким слоем любого технического масла и уложить в чехол. Не допускать в процессе эксплуатации грубых ударов или падения во избежание изгибов штанги и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей о контролируемую деталь.
