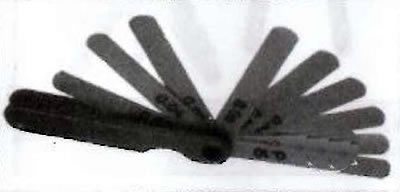

Плоские щупы (см. рисунок) представляют собой набор пластин определенной толщины с соответствующей маркировкой, используемых для измерения различных зазоров. Также плоские щупы могут быть использованы, например, для измерения осевого люфта там, где использование индикатора часового типа (см. ниже) затруднительно.
Набор плоских щупов необходимо беречь от приложения излишних усилий и ударов, чтобы пластины щупа не были погнуты или повреждены. Поверхность плоских щупов должна содержаться в чистоте и быть покрыта тончайшим слоем масла, для предотвращения коррозионных процессов.

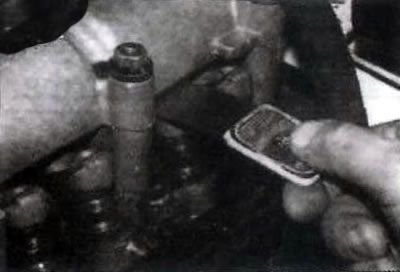

При измерении зазора необходимо подобрать такой плоский щуп, который войдет с небольшим сопротивлением между двумя деталями. Рекомендуется иметь два комплекта плоских щупов, чтобы гарантировать точность измерений.
