A 18. ábra jelmagyarázata
Alkatrészek
- A11 - időzítő
- B51 - hangjelzés
- K11 - világítás és fényszórómosó késleltető relé
- M16 - szélvédő tisztító elektromos motor
- M17 - hátsó ablaktörlő motor
- M23 - fényszórómosó szivattyú
- M26 - szélvédőmosó
- M32 - hátsó ablakmosó
- S38 - Vezetőajtó érintkezőkapcsolója
- S39 - utasajtó érintkezőkapcsoló
- S40 - Bal hátsó ajtó érintkezőkapcsolója
- S41 - Jobb hátsó ajtó érintkezőkapcsolója
- S86 - Hátsó ajtó érintkezőkapcsolójának csatlakozásai
- X10 - Motortér és karosszéria kábelköteg
- X12 - Motortér és karosszéria kábelköteg
- X21 - karosszéria és műszerfal kábelköteg
- X24 - karosszéria és műszerfal kábelköteg
- X29 - Karosszéria és csomagtérajtó kábelköteg
- X50 - Motortér és ablakmosó kábelköteg
- X60 - karosszéria és időzítő kábelköteg
- X61 - karosszéria és időzítő kábelköteg
"Tömegpontok" (-)
- 5 - motortér, bal oldal
- 6. emelet a központi konzol "alagútjában"
Rövidítések
- 10A - 10 amper
- 15A - 15 amper
- 15A - gyújtási feszültség
- 20A - 20 amper
- 30 - 30-as csatlakozó, állandó tápellátás
- 31 - földelési csatlakozás (-)
- D - dízelmotoros autó
- DCS-LWB - Ajtónyitás-érzékelő kapcsoló
- HOR - hangjelzés
- DWA - lopásgátló rendszer
- FB2 - biztosíték
- FB14 - biztosíték
- FC7 - biztosíték
- FC15 - biztosíték
- FC16 - biztosíték
- FC17 - biztosíték
- FI - benzinmotoros autó
- IRL - belső világítás
- LHD - balkormányos járművek
- RHD - jobbkormányos jármű
- SWU - kormányoszlop ablaktörlő és mosó kapcsoló
- WA - alátét
- WI-B - hátsó ablaktisztító
- WI-F - Szélvédőtisztító
- ZV - központi zár
Nagy kép megnyitása új lapon →

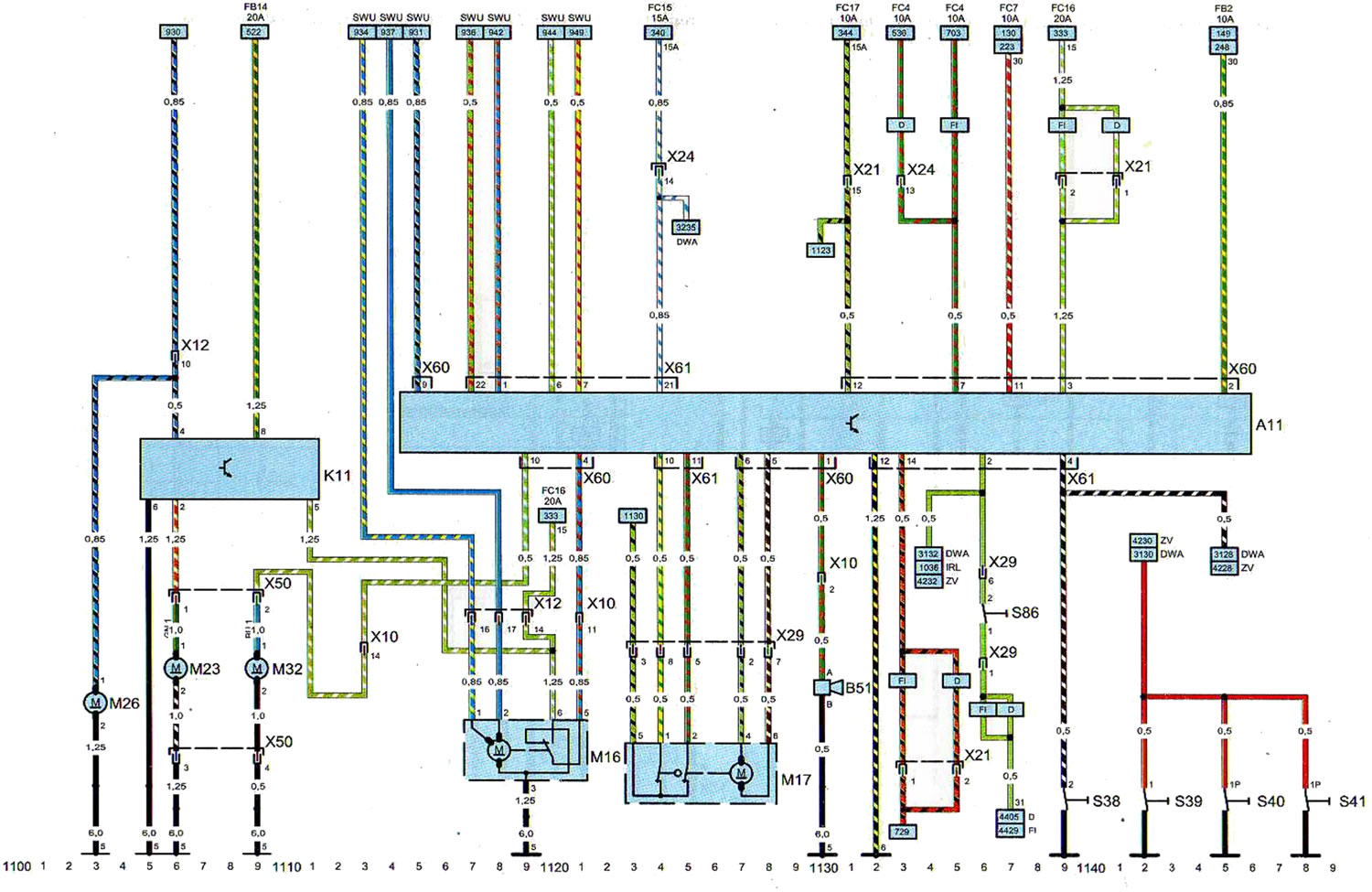

18. ábra. Ajtókapcsoló, kürt, szélvédő- és fényszórótörlő és -mosó, időzítő. Négyajtós autók.
