Az 1. ábra jelmagyarázata
Alkatrészek
- FB1 - biztosíték
- FB2 - biztosíték
- FB6 - biztosíték
- FB7 - biztosíték
- FB12 - biztosíték
- FC5 - biztosíték
- FC7 - biztosíték
- FC8 - biztosíték
- FC9 - biztosíték
- FC10 - biztosíték
- FC21 - biztosíték
- FC23 - biztosíték
- FL1 - főbiztosíték
- FL2 - főbiztosíték
- FL3 - főbiztosíték
- FL4 - főbiztosíték
- FL5 - főbiztosíték
- L6 - főbiztosíték
- G1 - akkumulátor
- G2 - generátor
- K24 - indító vonórelé
- M1 - önindító
Kapcsolatok
- X1 - motortér. Pozitív akkumulátorfeszültség-vezeték csatlakozója
- X2 - motortér. Akkumulátor földelő (-) kábel csatlakozója
- XS - motortérben. Földelővezeték csatlakozója (-)
- X10 - motortér. Földelővezeték (-) a testhez
- X12 - Műszerfal és motortér kábelköteg
- X14 - Műszerfal és motortér kábelköteg
- X21 - a műszerfal és a karosszéria földvezetéke (-)
- X22 - a műszerfal és a karosszéria földvezetéke (-)
- X55 - Motor kábelköteg
"Tömegpontok" (-)
- 1 - test
- 2 - motor
- 3-as keret
- 4 - a motortér bal oldala
Rövidítések
- VOLT-B - biztosíték- és relédoboz benzinmotoros autóhoz
- 6VD1 - 6VDI benzinmotor
- 10A - 10 amper
- 50 - főtengely helyzetérzékelő jele
- ABS - blokkolásgátló fékrendszer
- AT - automata sebességváltó
- AZV - vonóhorog
- CRP - telefon a szalonban
- DIAG - diagnosztikai csatlakozó
- DWA - biztonsági riasztó
- EMR - rádióvevő
- FC20 - 20. számú biztosíték
- FH - ablakemelő
- FI - benzinmotoros autó
- GEN - generátor
- GID - Grafikus információkijelző
- HSH - hátsó ablakfűtés
- HZG - fűtőberendezés
- IMO - indításgátló (lopásgátló rendszer)
- INS - műszerfal
- IRL - belső világítás izzó
- LSW - Világításkapcsoló
- MID - Több információs kijelző
- MK - motorhűtő rendszer
- MT - kézi sebességváltó
- MUT - időzítő
- NAV - navigátor
- Új-Dél-Wales - ködlámpák
- STA+CHA-B - rendszer benzinmotoros autó indításához és töltéséhez
- TEL - telefon
- TID - fedélzeti számítógép kijelzője
- TM - automatikus riasztóberendezés mentőszolgálatok számára (telematikus)
- WL - könnyű vészjelző
- Y22SE - Y22SE benzinmotor
- ZV - központi zár
Nagy kép megnyitása új lapon →

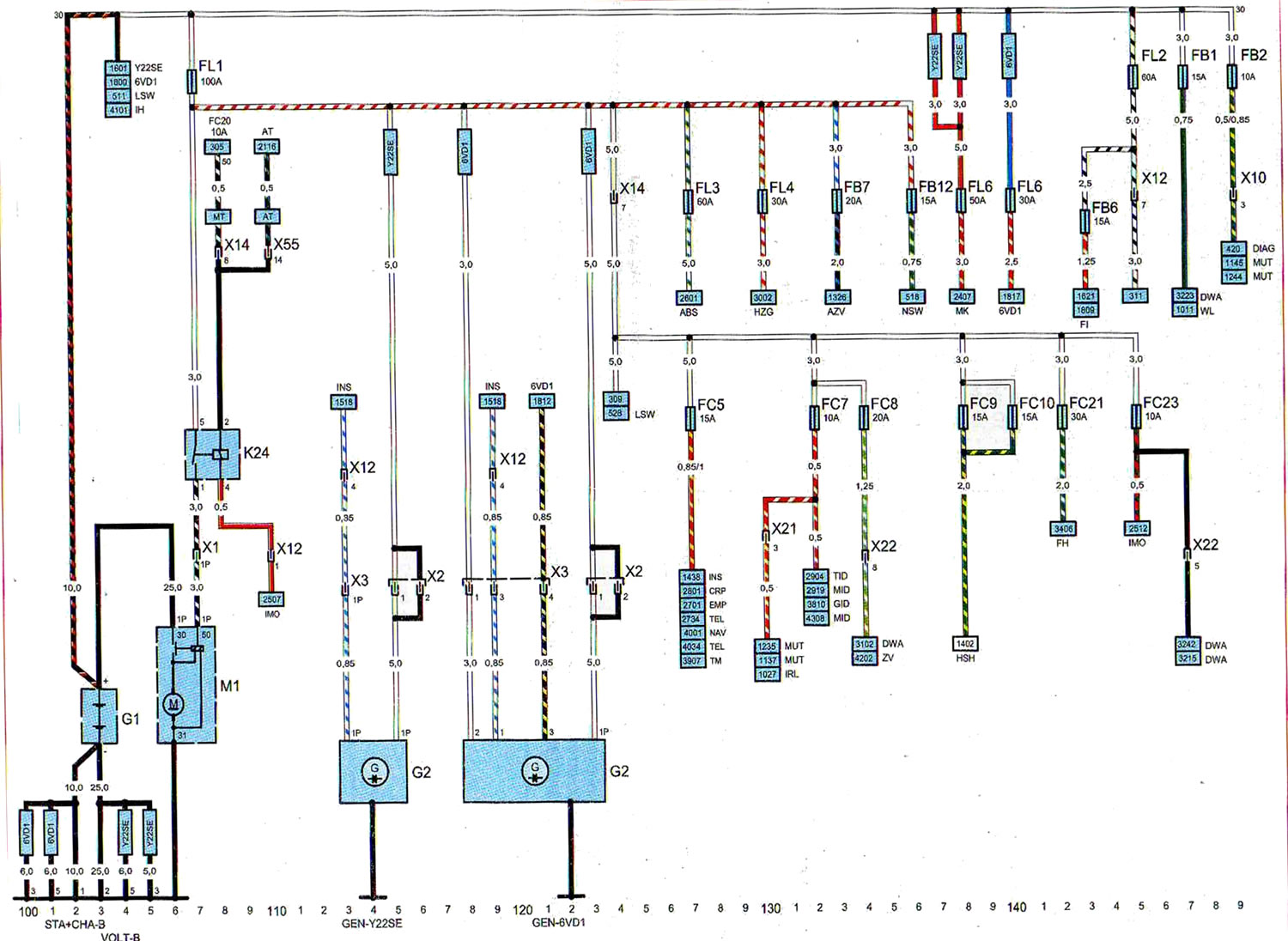

1. ábra. Indító és töltő rendszer, generátor. 6VDI motorral szerelt autók, Y22SE
