2. Szükség szerint csúsztassa vissza a műanyag vízálló képernyőt, hogy hozzáférjen az ajtózárhoz.
3. Kösse le a vezérlőkart (X) (lásd a 11.32. ábrát).

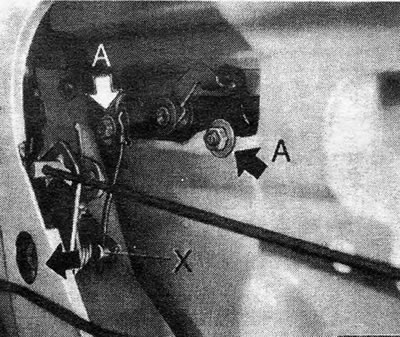

11.32. rajz. Hátsó ajtó külső fogantyúja: A - rögzítőcsavarok/anyák; B - vezérlőkar
4. Csavarja ki a két ajtókilincs rögzítőcsavarját, és vegye le a kilincset.
5. Az újratelepítés a fenti lépések fordított sorrendben történő végrehajtásával történik. Állítsa be a vezérlőkar helyzetét a menetes rögzítőelemek segítségével, hogy az X méret a 11.33. ábrán látható legyen.

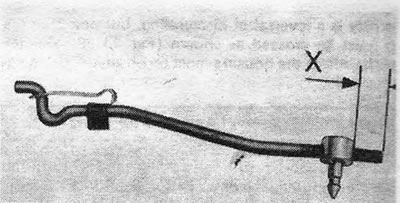

11.33. rajz. Vezérlőkar beépítési diagramja:X = 8,0 mm (0,31 hüvelyk)
