Zafira A (1999-2005, benzin)

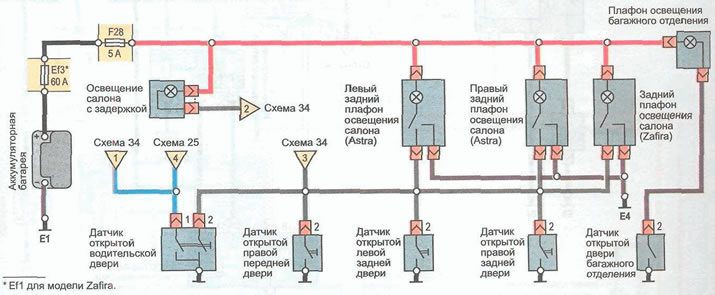

Shema 20. Unutarnja rasvjeta (Opel Zafira A)

Shema 20. Unutarnja rasvjeta

Simboli na dijagramima električne opreme i spojevima uzemljenja nalaze se ovdje →

(Izvor se nalazi na online web stranici: Opelbook.ru)

Ovaj je članak dostupan na ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski

Provjera članka: Černov Aleksandar
