Датчик температуры измеряет температуру двигателя и сообщает ее ECM. Датчик содержит элемент, сопротивление которого уменьшается при росте температуры. Если значение температуры достигает некоторой нижней границы, следует сообщение об ошибке 14; при превышении верхней границы индицируется ошибка 15. ECM в этом случае в качестве запасного значения использует температуру ОЖ равную 80 град. Это значение соответствует теплому двигателю и при низких температурах окружающей среды и холодном двигателе приводит к проблемам запуска и неровной работе двигателя.
Чтобы при снятии датчика не вытекала охлаждающая жидкость, предварительно слейте часть жидкости.
1. Разъедините разъем электропроводки датчика температуры двигателя и выверните датчик из впускного трубопровода.

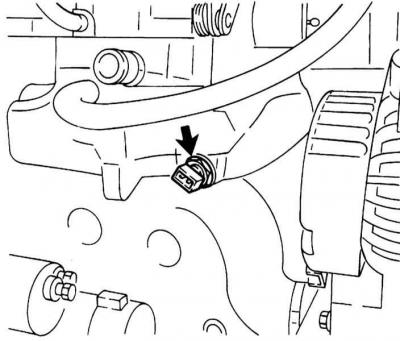

Местоположение датчика температуры двигателя
На двигателе 1.4 л мощностью 82 л.с. датчик ввернут в головку цилиндров под модулем зажигания DIS. На двигателях DOHC 1.4 и 1.6 л датчик находится со стороны зубчатого ремня привода ГРМ.
2. Измерьте электрическое сопротивление между контактами датчика и сравните полученные значения с требованиями Спецификаций в Главе Системы питания, выпуска и снижения токсичности отработавших газов.
|
Температура, град. |
Сопротивление, приблизительно, кОм |
|
100 |
0.18 |
|
80 |
0.32 |
|
60 |
0.65 |
|
40 |
1.18 |
|
20 |
2.45 |
|
0 |
5.60 |
|
-10 |
9.45 |
|
-20 |
15.00 |
3. Если сопротивление не соответствует требованиям Спецификаций в Главе Системы питания, выпуска и снижения токсичности отработавших газов, замените датчик.
4. Если датчик исправен, вверните его с новым уплотнительным кольцом с усилием 20 Нм.
5. Включите зажигание и измерьте напряжение между контактами датчика. Оно должно составлять 5±0.1 В. Если напряжение отсутствует, проверьте электропроводку согласно электрической схеме (см. Главу Бортовое электрооборудование).
6. Если электропроводка и датчик исправны, значит неисправен ECM.
7. Заправьте систему охлаждения и удалите из нее воздух (см. Главу Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).
8. Совершите небольшую поездку на автомобиле и проверьте соединение датчика температуры на утечки, при необходимости немного подтяните его.
