Люк даху (слізгальны тып) — дзеянне, зняцце і ўстаноўка (Opel Ascona C)

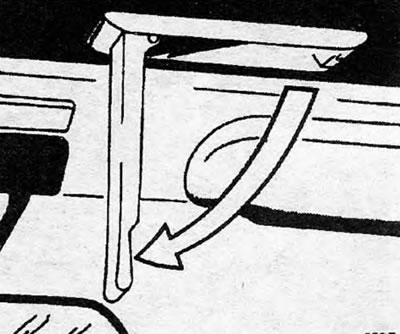

Малюнак 11.64. Ручка кантролю крышкі люка слізгальнага тыпу

1. Для таго, каб адкрыць гэты тып слізгальнага даху, неабходна выняць ручку кантролю з яе ложа, пакуль яна не выйдзе цалкам.

2. Ссуньце вечка люка па жаданні, а затым застопарыце яе ў такім стан пасродкам вяртання ручкі кантролю зваротна ў яе ложа.

3. Для зняцця слізгальнага вечка люка, цалкам апусціце ручку ўніз і ссуньце панэль вечка назад.

(Першакрыніца размешчаны на сайце: «www.opelbook.ru»)

4. Адкруціце шрубы з ашалёўкі ложа ручкі.

5. Зніміце ашалёўку столі ў крапежных заціскаў.

6. Адкруціце перадпакой і заднюю накіроўвалыя пласціны пасля таго, як ссунеце ашалёўку столі ўбок (гл. Малюнак 11.65).

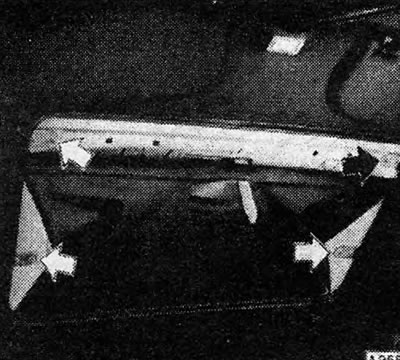

Малюнак 11.65. Накіроўвалыя пласціны слізгальнага вечка люка — паказаныя стрэлкамі

7. Складзеце ашалёўку столі ўверх і наперад, у кірунку да перадпакоя часткі аўтамабіля, трымаючы крапежныя спружыны пад напругай.

8. Прасуньце слізгальную панэль вечка люка наперад па адным баку, пакуль задні полоз (У) на паранены з борцікам (З) (гл. Малюнак 11.66).

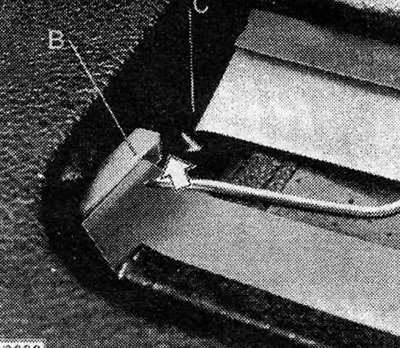

Малюнак 11.66. Полаз вечка люка (У) і борцік (З)

9. Зніміце панэль вечка люка з аўтамабіля.

10. Устаноўка на месца ажыццяўляецца выкананнем вышэйапісаных дзеянняў у зваротным парадку, аднак неабходна мець на ўвазе наступнае.

11. Накладзяце невялікую колькасць змазкі на полозья рамы.

12. Пераканайцеся ў тым, што абодва апорныя рычагі накіраваны звонку.

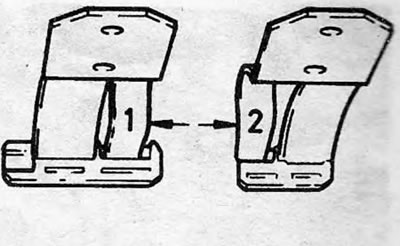

13. Пры ўсталёўцы крапежных пласцін пераканайцеся ў тым, што выгнутыя рычагі носьбіта могуць свабодна рухацца (гл. Малюнак 11.67).
