Цорса модели
1. На моделима опремљеним АТ, померите ручицу мењача на «D».
2. Извуците предњу посуду за пепељару (и са одговарајућом конфигурацијом и задњим) из монтажне утичнице (видети одељак 17), користите пластични клин ако је потребно.
3. На моделима са ручним мењачем, уклоните пртљажник ручице мењача (види одељак 37).
4. Активирајте ручицу ручне кочнице, одвојите њен пртљажник од централне конзоле и заврните пртљажник.
5. Одвојите кабл ручне кочнице са полуге (види поглавље 9).
6. Одвојите таблу прекидача електричног грејања предњих седишта (или са одговарајућом конфигурацијом – држач за ситниш) са централне конзоле (види поглавље 12).
7. Уклоните завртње за причвршћивање (види одолети. илустрација) и уклоните централну конзолу преко ручица мењача и ручне кочнице.

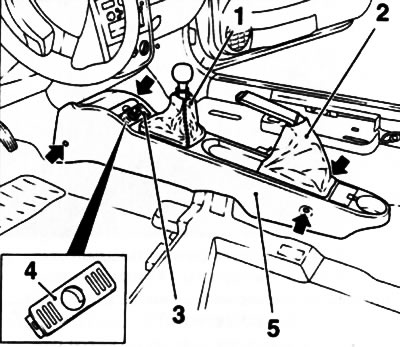

38.7. шрафови (означено стрелицама) носачи централне конзоле (5) (Цорса модели): 1. Пртљажник ручице мењача; геар; 2. Пртљажник ручице ручне кочнице; 3. Преклопна табла за предња седишта са електричним грејањем (са одговарајућом опремом); 4. Промените држач (са одговарајућом опремом)
8. Монтажа се врши по редоследу, враћање на ред уклањања. Не заборавите да проверите подешавање паркирне кочнице (види поглавље 9).
Мерива Моделс
9. Уклоните бочне панеле централне конзоле са простора за ноге возача и сувозача (видети одељак 39).
10. Скините пртљажник мењача (види одељак 37).
11. Одвојите прашину ручице паркирне кочнице од централне конзоле и умотајте прашину.
12. Обуците декоративну плочу преко претинца за рукавице у делу конзоле на инструмент табли и одврните 2 завртња за причвршћивање (види одолети. илустрација). Уклоните претинац за рукавице.

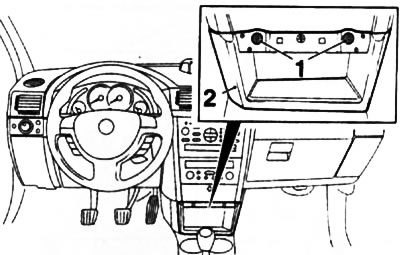

38.12. шрафови (1) носачи претинца за рукавице (2) конзолни део инструмент табле (Мерива модели)
13. Ако је у опреми, уклоните контролни модул инфотаинмент за путнике позади инсталиран у задњем делу централне конзоле (двоструки аудио систем). Зашто отпустити браве? (стрелице А) кроз осовину ручице ручне кочнице (види одолети. илустрација) и повуците модул нагоре. Одспојите конектор ожичења модула.

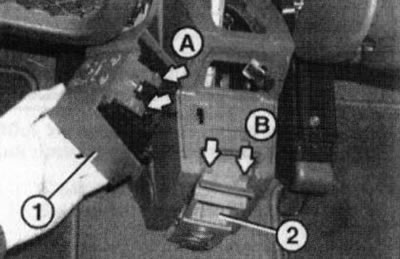

38.13. Уклањање модула (1) контрола Твин Аудио система са централне конзоле: 2. Кућиште за уградњу задње пепељаре
14. Уклоните задњу пепељару са централне конзоле. Руком притисните кућиште за монтажу задње пепељаре и отпустите га из резе (стрелице Б) (видети илустрацију 38.13), извуците кућиште из централне конзоле и одвојите сноп каблова за упаљач/извод снаге.
15. Уклоните поклопац претинца за рукавице на централној конзоли (види одолети. илустрација), уклоните завртње за причвршћивање и уклоните конзолу.

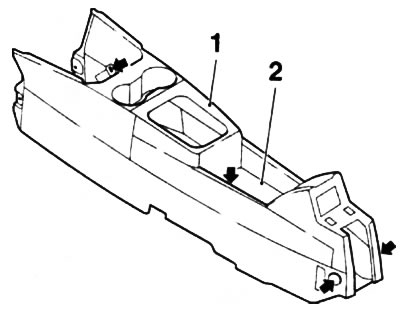

38.15. шрафови (означено стрелицама) носачи централне конзоле (1): 2. Претинац за рукавице
Напомена: Украсне капице на два задња завртња прво се морају уклонити.
16. Монтажа се врши по редоследу, враћање на ред уклањања.
