Компоненты приборной панели — снятие и установка

            0

После снятия приборной панели, как было указано в предыдущем разделе, порядок работы следующий.

Лампы предупредительной сигнализации и подсветки приборной панели

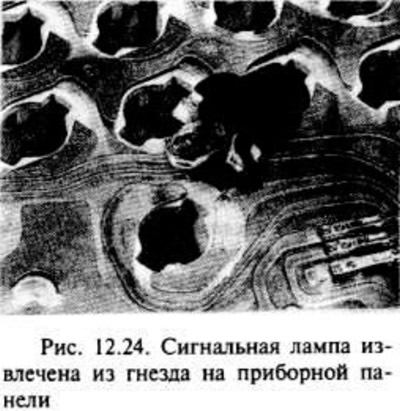

Поверните соответствующий патрон лампы против часовой стрелки и снимите его с печатной платы на задней стороне приборного панели (рис. 12.24).



Лампы смонтированы в единый узел с патроном и заменяются, как одна деталь.

Установка осуществляется в порядке, обратном снятию.

Стабилизатор напряжения

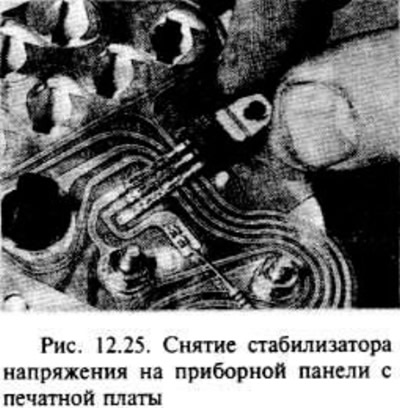

Снимите винт с задней стороны приборной панели, затем выньте стабилизатор напряжения, отсоединив контакты на печатной плате (рис. 12.25).



Установка осуществляется в порядке, обратном снятию; старайтесь не повредить контакты стабилизатора напряжения с печатной платой.


Указатели температуры и уровня топлива — модели без тахометра



Выньте установочный штифт одометра (счетчика пути) с передней стороны панели приборов.

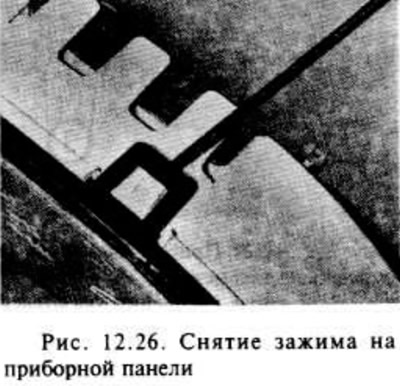

Освободите два зажима в верхней части панели и снимите кожух панели (рис. 12.26).



Отверните два винта и выньте соответствующий прибор через переднюю сторону приборной панели.

Установка осуществляется в порядке, обратном снятию.

Спидометр



Сняв одометр и освободив зажимы в верхней части приборной панели, отверните четыре винта с задней стороны панели и снимите спидометр с передней стороны панели.

Установка осуществляется в порядке, обратном снятию.

Печатная плата



Снимите все лампочки и приборы и стабилизатор напряжения, как указано выше в данном разделе.

Осторожно извлеките печатную плату из приборной панели.

Установка осуществляется в порядке, обратном снятию, однако надо убедиться в том, что печатная плата установлена правильно на задней стороне приборного щитка.
