Додатковий резистор електровентилятора — перевірка та заміна (Opel Zafira A)

Необхідність виконання цієї операції повинна бути визначена під час перевірки технічного стану кліматичної установки (див. "Кліматична установка - перевірка технічного стану").

Зауваження. Виконання роботи показано на моделі Astra.

Послідовність виконання

1. Підготовляємо автомобіль для виконання роботи (див. "Підготовка автомобіля до технічного обслуговування та ремонту").

2. Знімаємо речову скриньку та кришку фільтра кліматичної установки (див. "Фільтр кліматичної установки моделі Astra – заміна").

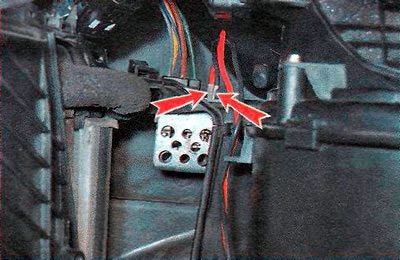

3. Від'єднуємо від резистора два дроти електровентилятора.



4. Потягнувши нагору, витягаємо резистор з кронштейна кріплення.

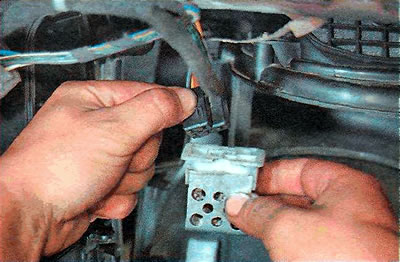

5. Натиснувши на фіксатор, від'єднуємо колодку джгута дротів від резистора.

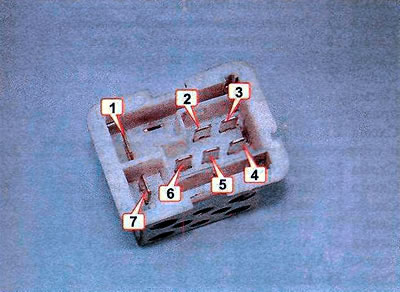

6. Мультиметром у режимі омметра перевіряємо наявність опору в контактних парах. Нескінченно великий опір (розрив ланцюга) між будь-якими контактами свідчить необхідність заміни додаткового резистора. Замикання пар контактів відбувається у такому порядку:

• 4-а швидкість - контакти 7 і 6, опір мінімально;
• 3-я швидкість - контакти 7 і 4, опір збільшується;
• 2-а швидкість - контакти 7 і 3, опір збільшується;
• 1-а швидкість - контакти 7 і 5, опір збільшується.

[Матеріал скопійовано з цього порталу: opelbook.ru]



7. Встановлюємо деталі у зворотній послідовності.
