Снятие верхней части впускного коллектора
1. Отсоедините аккумуляторную батарею.
2. Снимите корпус воздушного фильтра.
3. Отсоедините разъем проводки от корпуса дроссельной заслонки.
4. Снимите датчик давления, катушки зажигания, датчик температуры воздуха, открутите два болта 8 крепления дроссельной заслонки и болты крепления верхней части впускного коллектора (рис. 2.51).

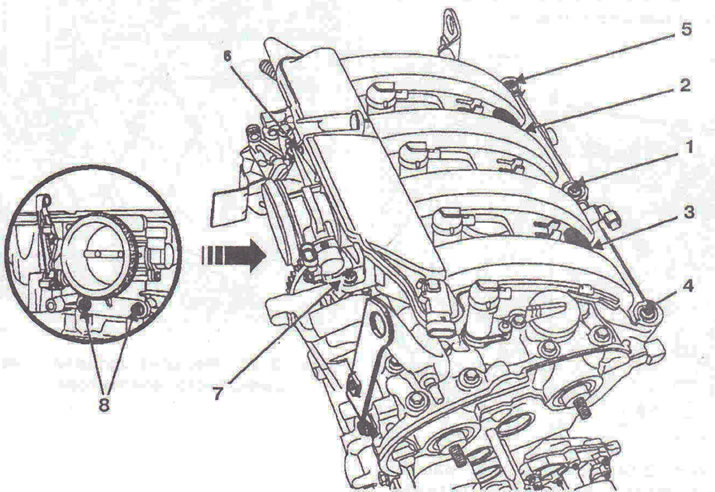

Рис. 2.51. Снимите датчик давления, катушки зажигания, датчик температуры воздуха, открутите два болта 8 крепления дроссельной заслонки и болты крепления верхней части впускного коллектора.
Установка
5. Установка проводится в порядке, обратном снятию. При необходимости замените прокладки коллектора и дроссельной заслонки. Затяните в рекомендованном порядке болты впускного коллектора. Затяните болты дроссельной заслонки, болты корпуса воздушного фильтра.
Моменты затяжки
- Болты впускного коллектора - 9 Нм.
- Болт корпуса дроссельной заслонки - 12 Нм.
- Болт воздушного фильтра - 9 Нм.
Снятие нижней части впускного коллектора
Внимание! Будьте внимательны при снятии форсунок или топливной рейки, т. к. в них может находиться небольшое количество топлива.
6. Снимите впускной коллектор.
7. Отсоедините аккумуляторную батарею, отсоедините разъем проводки 1 от датчика давления в гидроприводе рулевого управления, топливопровод от штуцера 2 топливной рейки (рис. 2.52).

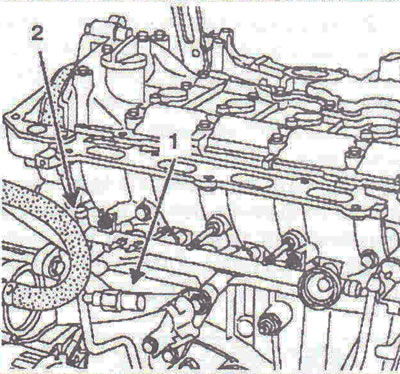

Рис. 2.52. Отсоедините аккумуляторную батарею, отсоедините разъем проводки 1 от датчика давления в гидроприводе рулевого управления, топливопровод от штуцера 2 топливной рейки.
8. Окрутите два болта 3 крепления кожуха топливной рейки, два болта 4 крепления топливной рейки и снимите топливную рейку (рйс. 2.53). Отсоедините разъем проводки 5.
9. Открутите болты 6 (12 штук) крепления распределителя воздуха и снимите его (рис. 2.54а,б).

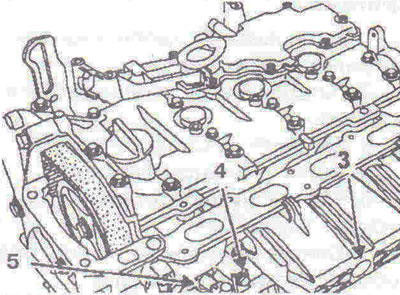

Рис. 2.53. Окрутите два болта 3 крепления кожуха топливной рейки, два болта 4 крепления топливной рейки и снимите топливную рейку. Отсоедините разъем проводки 5.

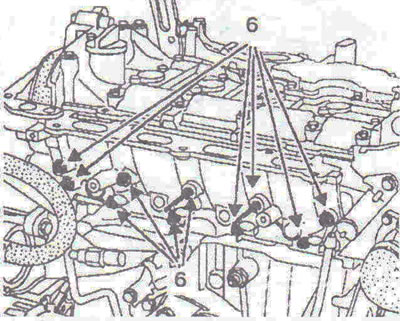

Рис. 2.54а. Открутите болты 6 (12 штук) крепления распределителя воздуха и снимите его.

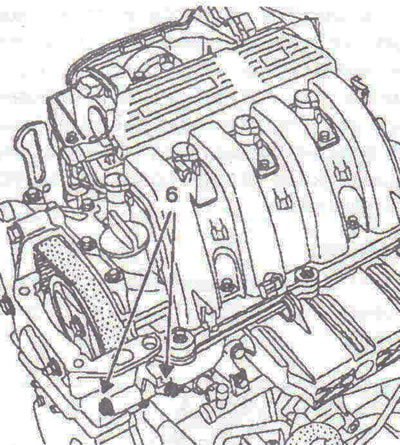

Рис. 2.54б. Открутите болты 6 (12 штук) крепления распределителя воздуха и снимите его.
Установка
10. Установка проводится в порядке, обратном снятию.
Моменты затяжки
- Болты крепления распределителя воздуха - 21 Нм.
- Болты крепления впускного коллектора - 9 Нм.
